卧式双轴混凝土糊状物搅拌设备结构设计

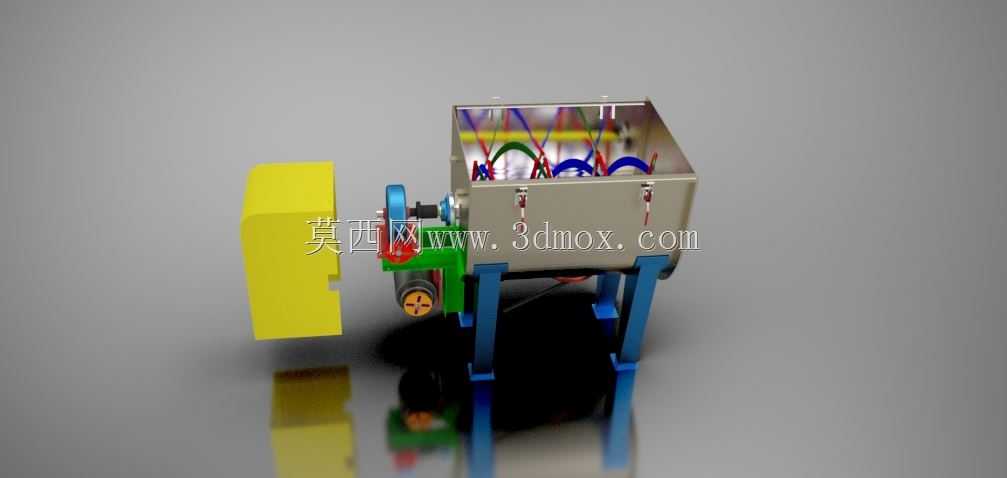

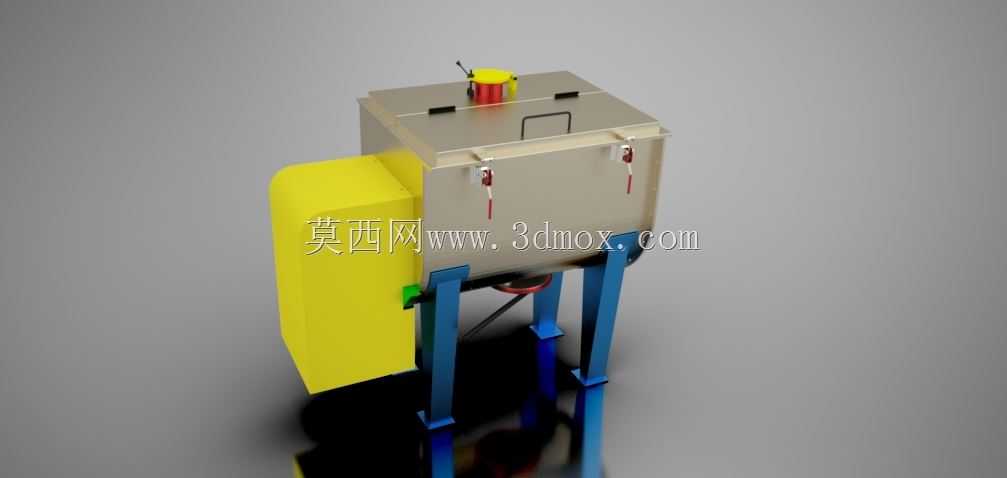

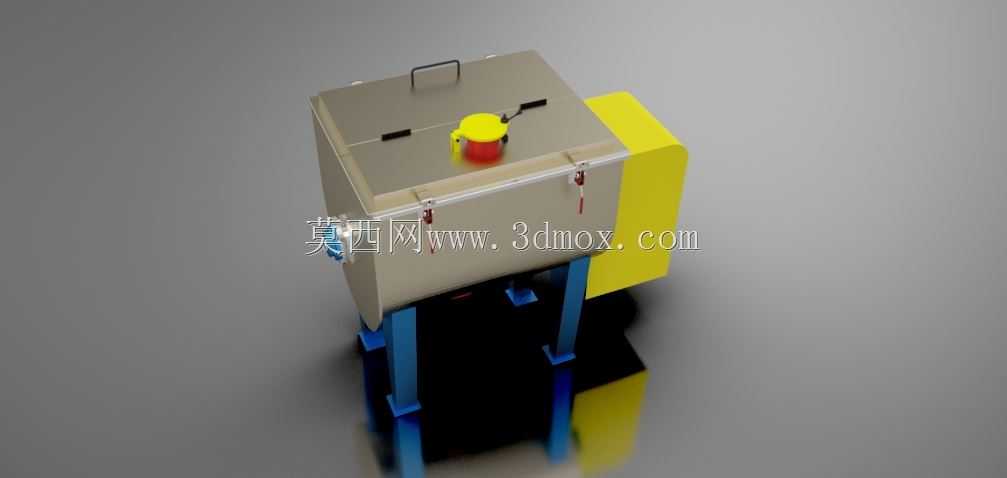

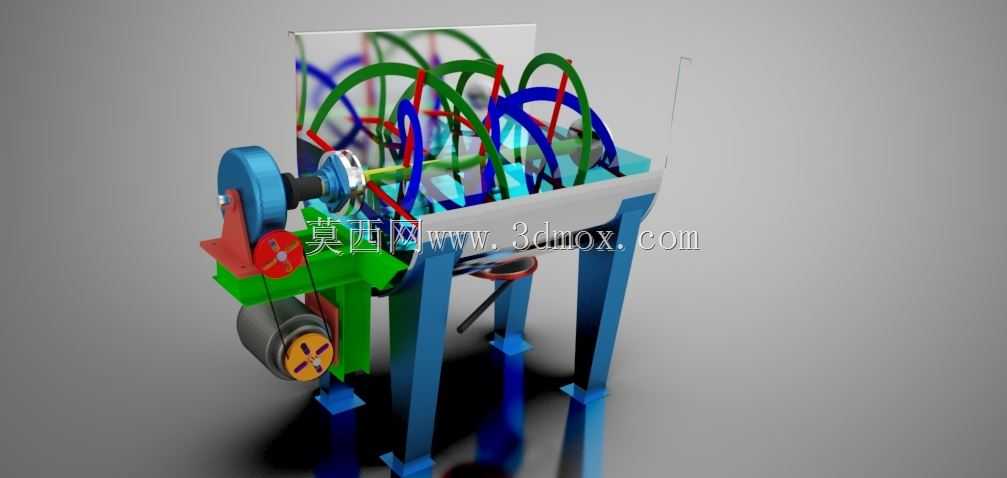

这款卧式搅拌设备主要面向中小型建材加工、食品原料预处理、小型工程现场拌合作业场景设计，可适配混凝土拌制、面团揉混、膏状涂料调和、饲料稠料混合等多种作业需求，相比立式搅拌设备，其卧式结构的料仓横向排布设计，能够让物料在搅拌过程中沿轴向与径向同时形成多维度紊流，避免稠状物料在仓底堆积结块，大幅提升高粘度物料的混合均匀度。设备整体采用框架式支撑结构，四根立式支腿采用等边角钢焊接成型，支腿底部预留地脚螺栓安装孔，可直接固定在硬化地面或钢制安装平台上，安装时需保证支腿顶面水平度偏差不超过千分之二，避免搅拌轴长期偏载出现密封渗漏、轴承磨损加剧的问题；设备上方的搅拌仓采用圆弧过渡的槽型结构，仓体侧壁厚度根据搅拌物料容重设计，常规工况下可适配容重不超过2.4吨每立方米的物料，仓顶设置带防护格栅的投料口与急停控制按钮，投料口边缘做翻边钝化处理，避免投料作业时划伤操作人员，仓体两侧设置快拆式检修锁扣，无需大型吊装设备即可快速打开侧盖清理搅拌腔残留物料，适配多品类物料切换生产的作业需求。设备侧置的驱动单元采用一体化防护外壳设计，将减速机构、传动带轮完全封闭在壳体内，既可以避免作业过程中粉尘、浆水溅入传动部件造成磨损，也能防止操作人员误触运转部件引发安全事故，驱动单元与搅拌轴之间采用带过载保护的联轴器连接，当搅拌腔混入硬质异物导致负载突增时，联轴器可自动打滑卸力，避免电机烧毁或搅拌轴变形。搅拌腔内部的搅拌桨叶采用交错角度安装设计，桨叶与仓体内壁的间隙控制在5-8毫米，既可以刮除粘附在仓壁上的残留物料，减少物料浪费与清理工作量，也能让不同密度、不同粘度的物料在搅拌过程中充分剪切混合，针对混凝土拌制工况，桨叶表面做耐磨堆焊处理，可长期耐受砂石物料的冲刷磨损，针对面糊、膏状物料搅拌工况，可快速更换为柔性刮板桨叶，避免破坏物料内部纤维结构。设备整体外形紧凑，占地面积仅为同产能立式搅拌设备的六成左右，安装时无需额外搭建高位操作平台，操作人员站在地面即可完成投料、出料操作，出料口设置在仓体底部居中位置，采用插板式卸料结构，卸料开度可根据接料容器的接料速度灵活调节，避免卸料过程中物料飞溅浪费。
