紧凑型汽车脚踏微控操作踏板结构

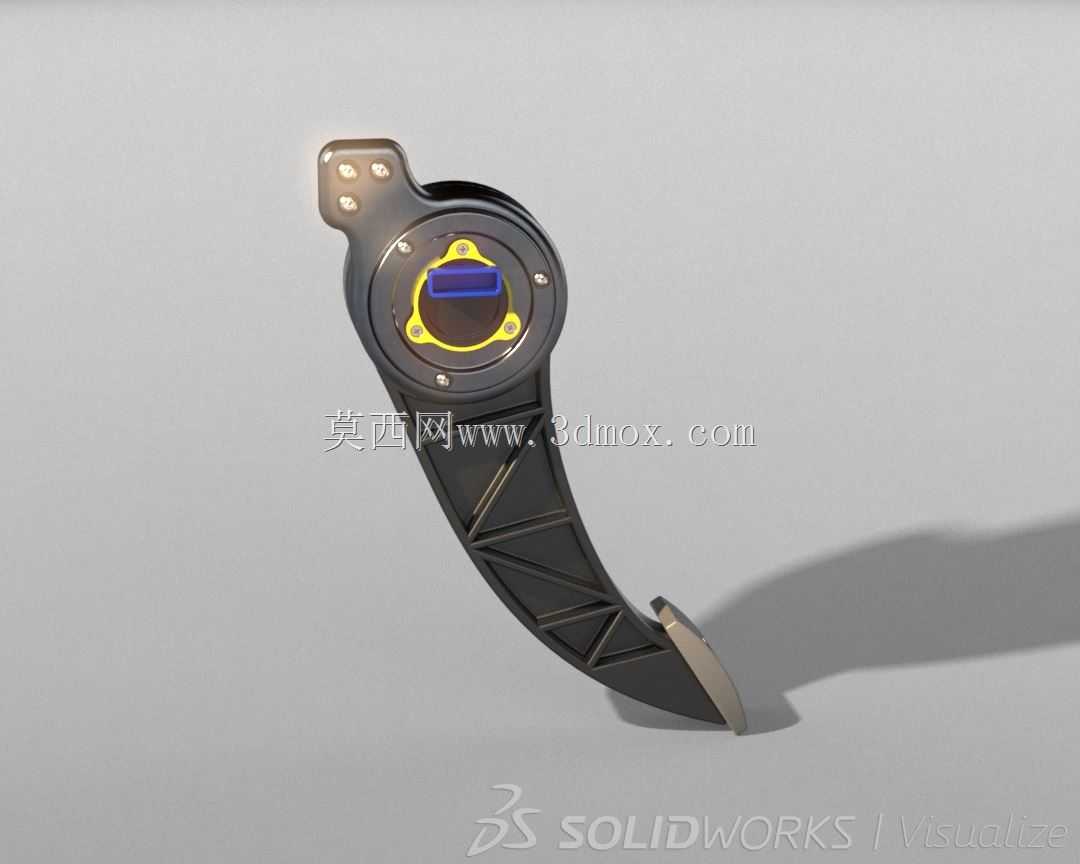

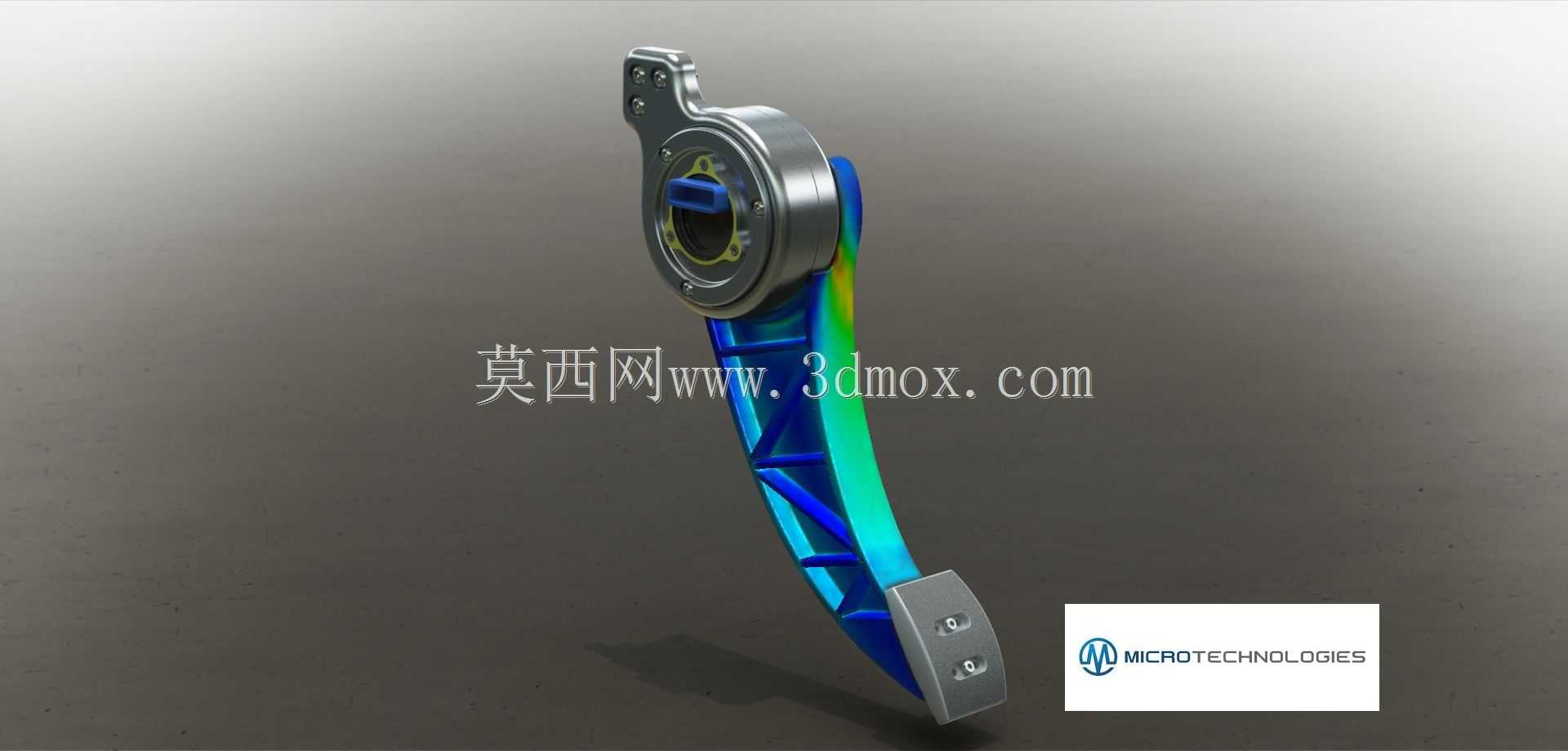

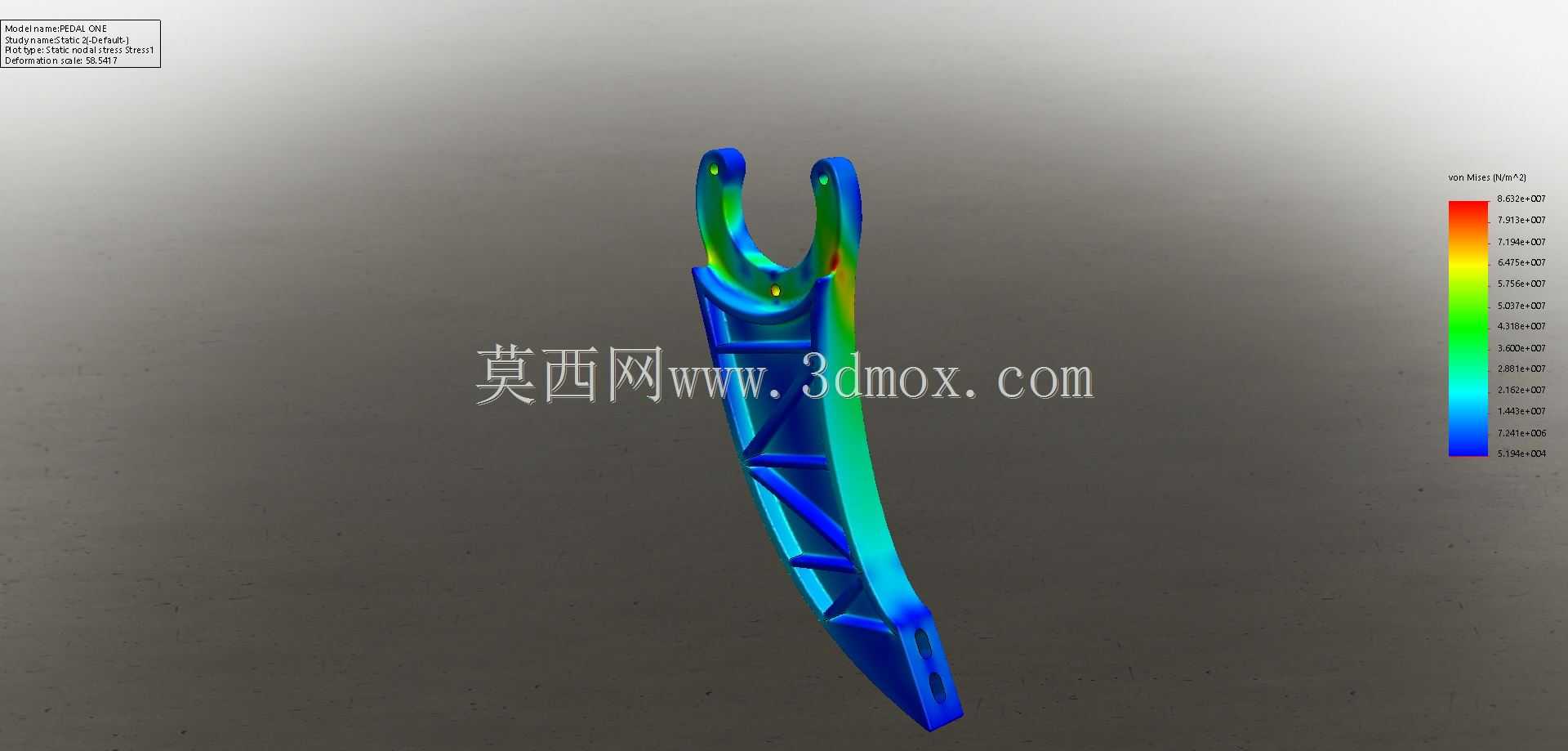

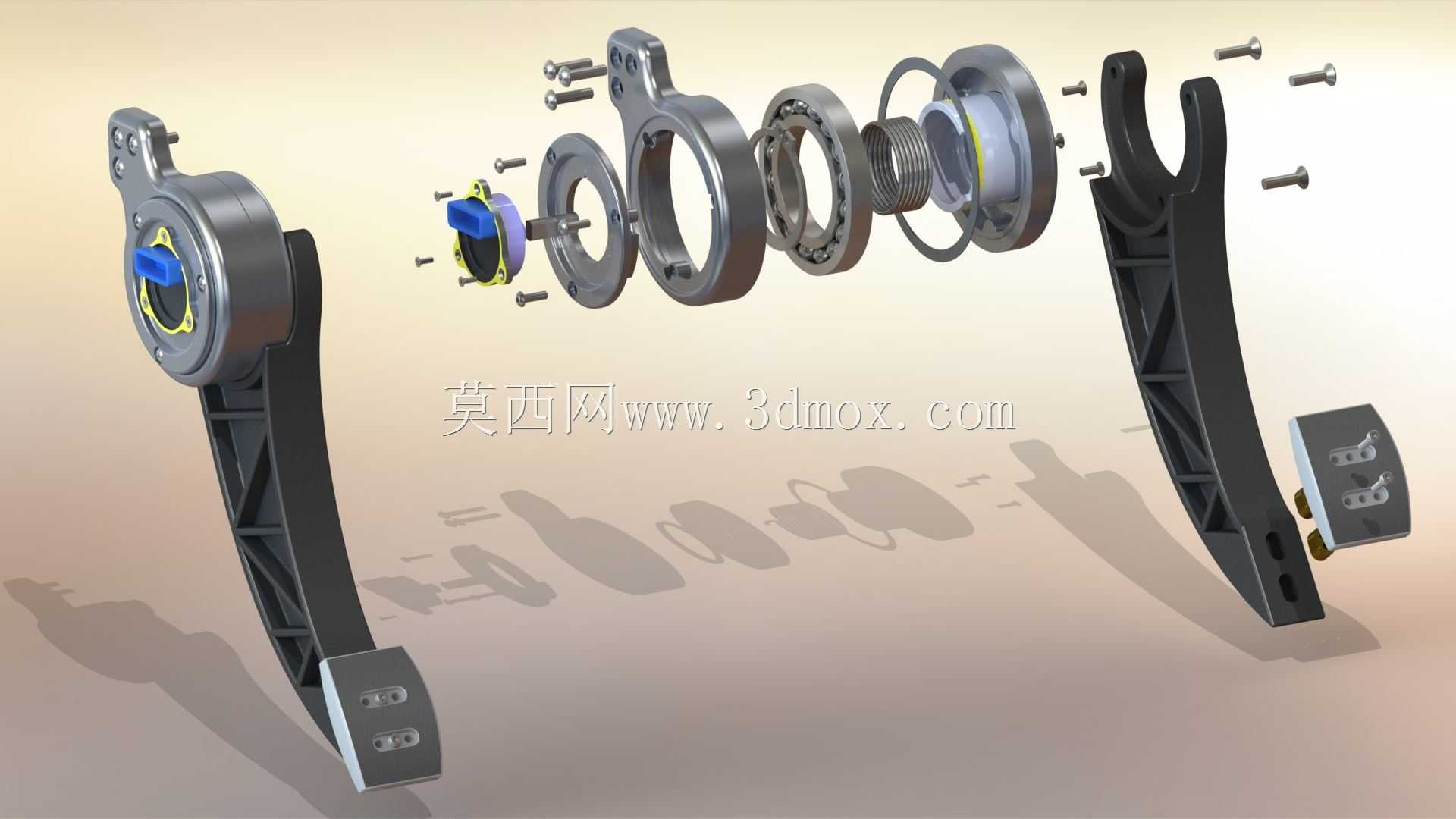

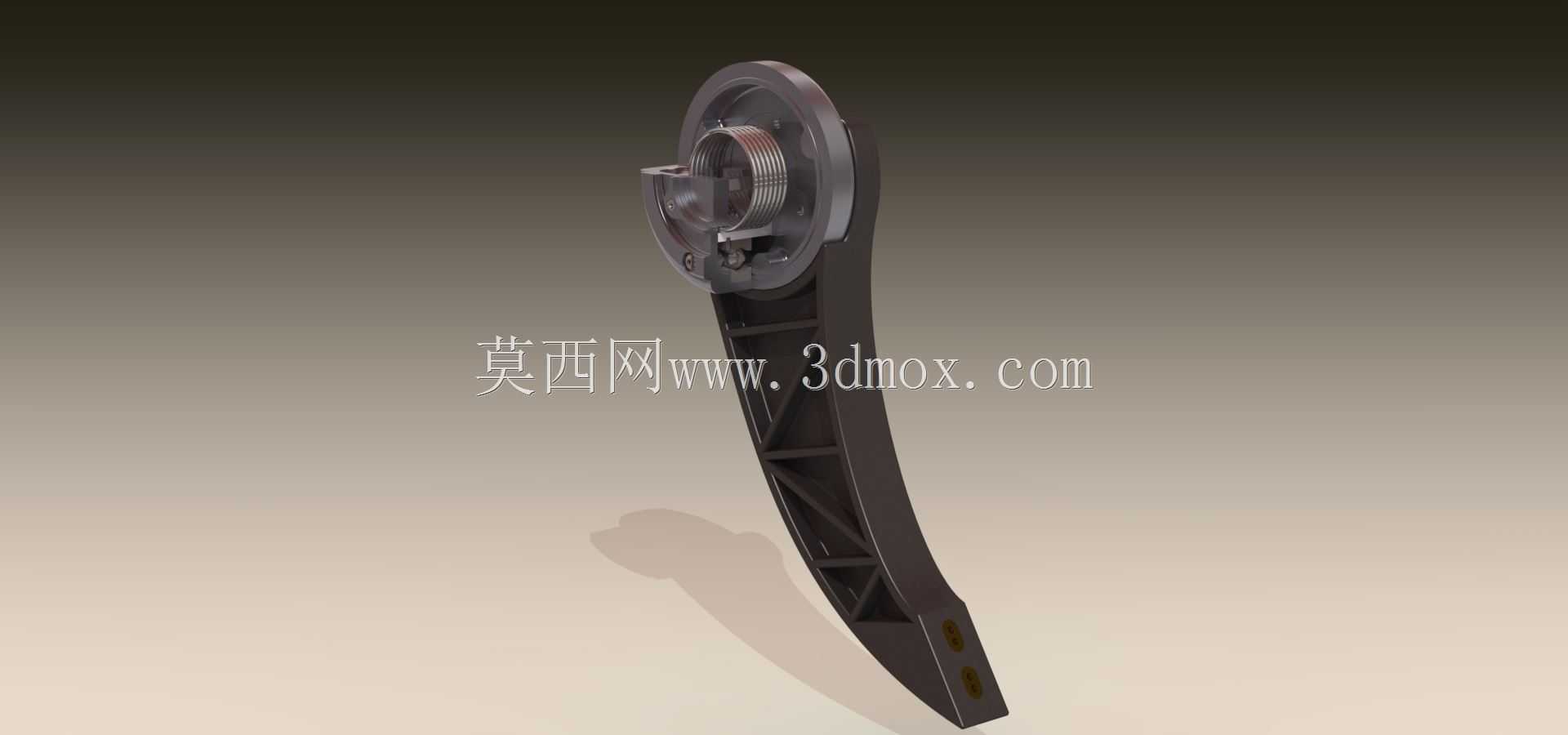

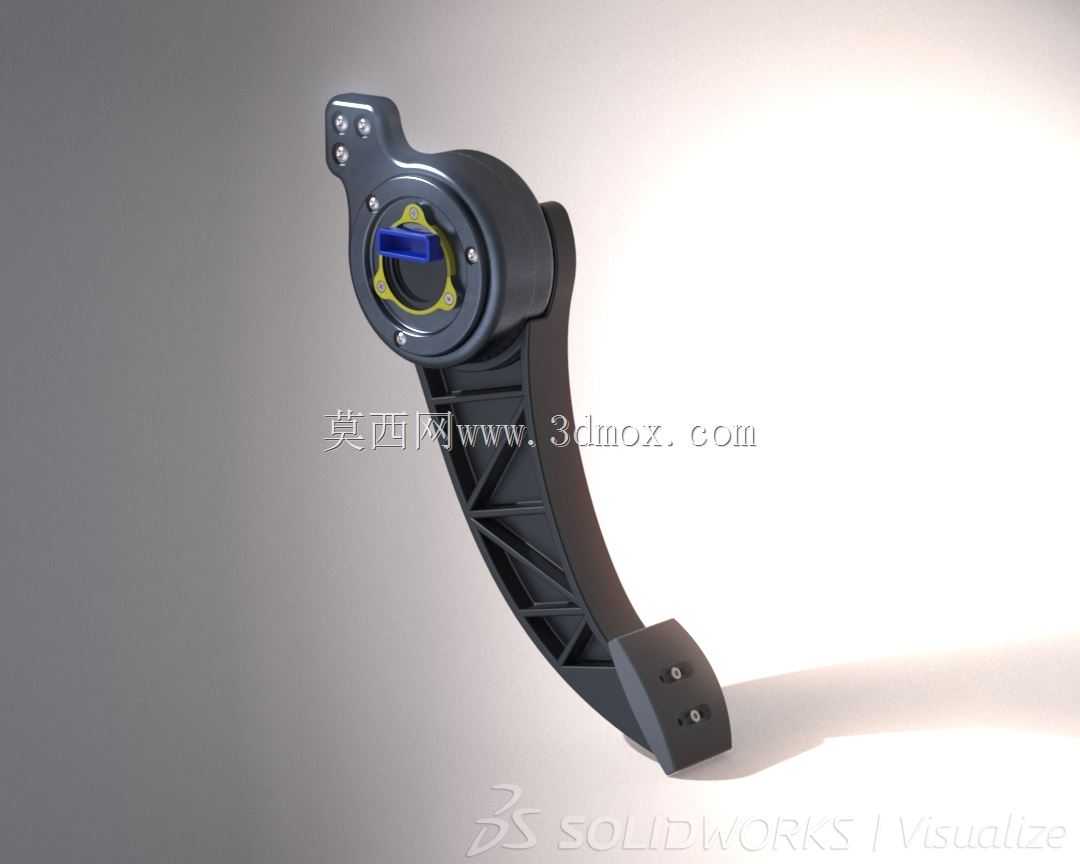

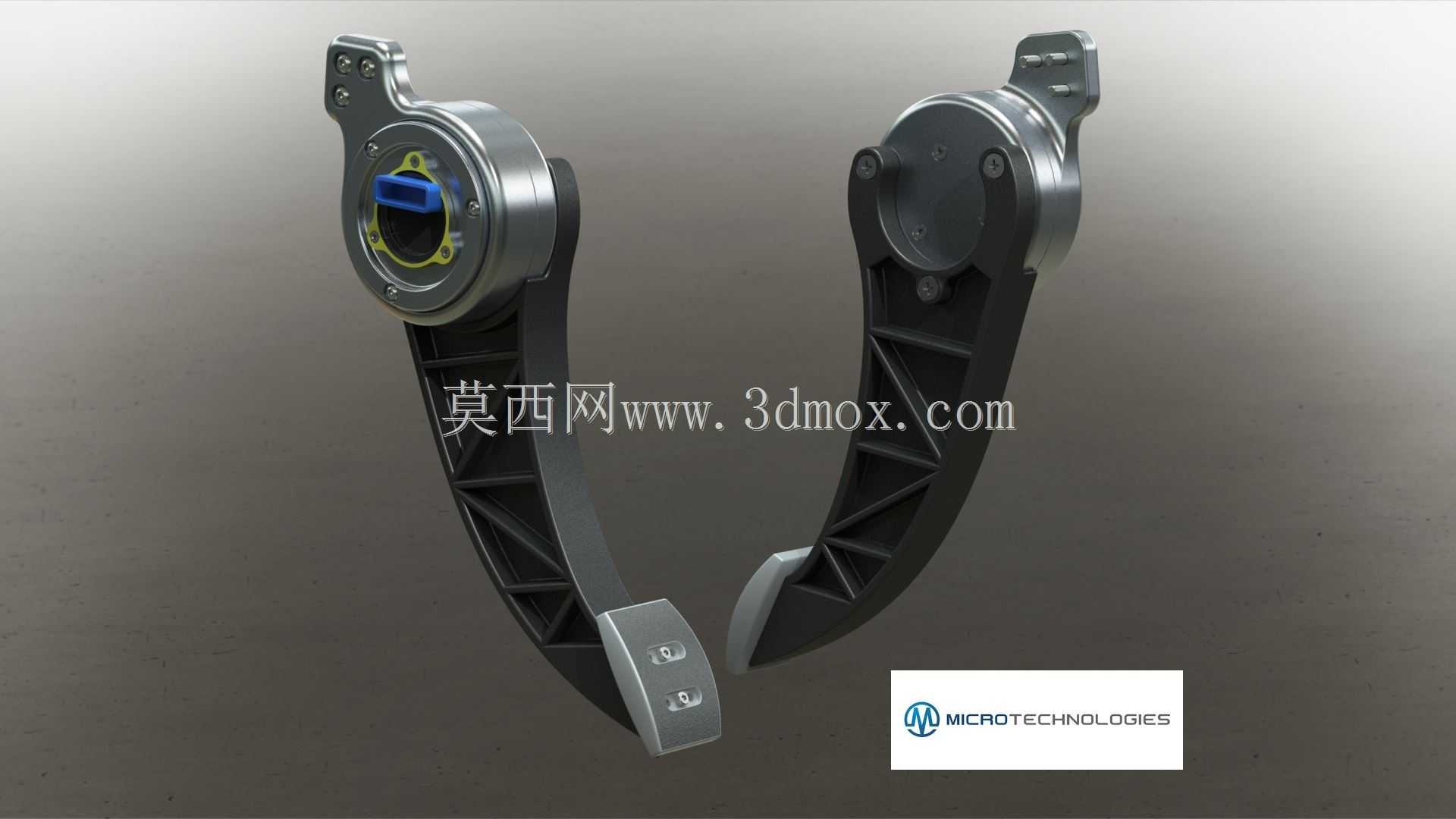

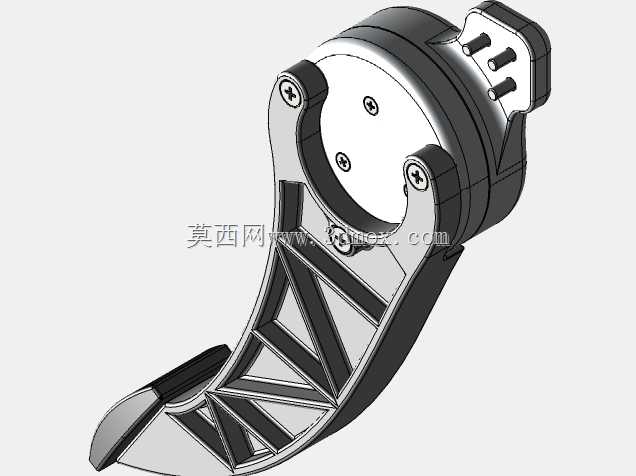

该脚踏结构主要面向小型紧凑型乘用车型的驾驶舱操控场景，作为驾驶员与车辆动力系统交互的核心操控部件，承担着接收驾驶员脚部踩踏动作、传递动力调节信号的关键作用，直接影响驾驶过程中的操控平顺性与行车安全性，适配日常通勤、家用代步等多种驾驶场景下的脚部操作需求。在功能特性上，该踏板结构集成了内部扭转弹簧复位机构，可在驾驶员松开踏板后自动完成回位动作，保证操控动作的连贯顺畅；踏板主体分为两个半壳结构，其中第二半壳可围绕第一半壳的固定轴做定轴旋转，内部采用空心轴搭配轴承的组合结构，既能够容纳扭转弹簧与形弹簧锅的操作空间，又能保证旋转过程的低阻尼与高同轴度，避免长期使用出现卡滞、松旷问题。后半部分通过三个M4螺栓完成与车身安装位的固定，搭配两个螺栓实现安装点的冗余加固，保证固定强度的同时简化装配流程，两个半壳之间设置塑料垫圈实现分隔，既具备密封防尘性能，又不会对壳体的相对转动造成额外阻力。踏板主体通过螺钉固定在第二壳体上，脚垫通过螺钉安装在主踏板本体上，插入式定位结构可与配套衬套精准配合，脚垫与衬套预留了多组调节位置，可适配不同车型的安装边界，优化踏板的踩踏角度与位置，让驾驶员脚部放置更贴合自然姿态，降低长时间驾驶的脚部疲劳感。两个壳体上集成了止动面结构，可将踏板的整体转动范围限制在40度，匹配常规驾驶场景下的踩踏行程需求，避免过度踩踏造成内部结构损坏。外壳可选用6063铝合金或是加PBI的强热塑性塑料加工，两种材料均具备足够的结构强度，可承受踏板支架上约1200N的受力，铝合金材质具备重量轻、强度高的优势，塑料材质则更适配注塑成型工艺，生产效率更高；踏板主体采用PBT材料注塑工艺制造，在屈服强度与塑性变形允许范围内，该材料最大变形量可控制在4mm以内，热稳定性可承受超过180摄氏度的工作环境温度，适配驾驶舱内夏季高温、发动机热辐射等复杂工况。整套踏板结构总重量控制在五百克左右，拆分部件重量分配合理，组装流程简便，耐用性表现优异，选用成本更低的量产材料可有效控制整车生产成本，兼顾性能与经济性。
