乘用车辆地板式电子油门踏板结构设计

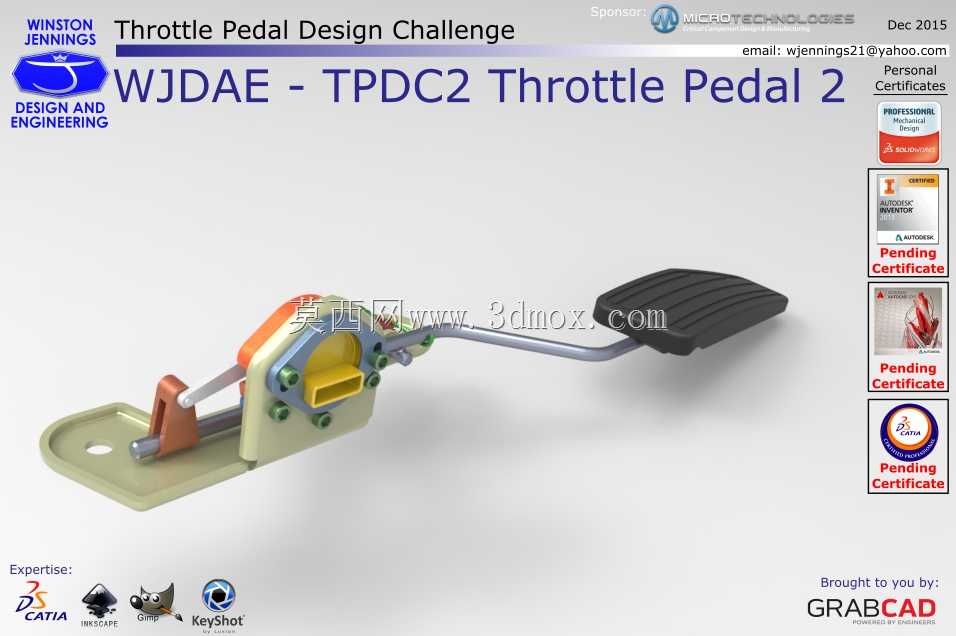

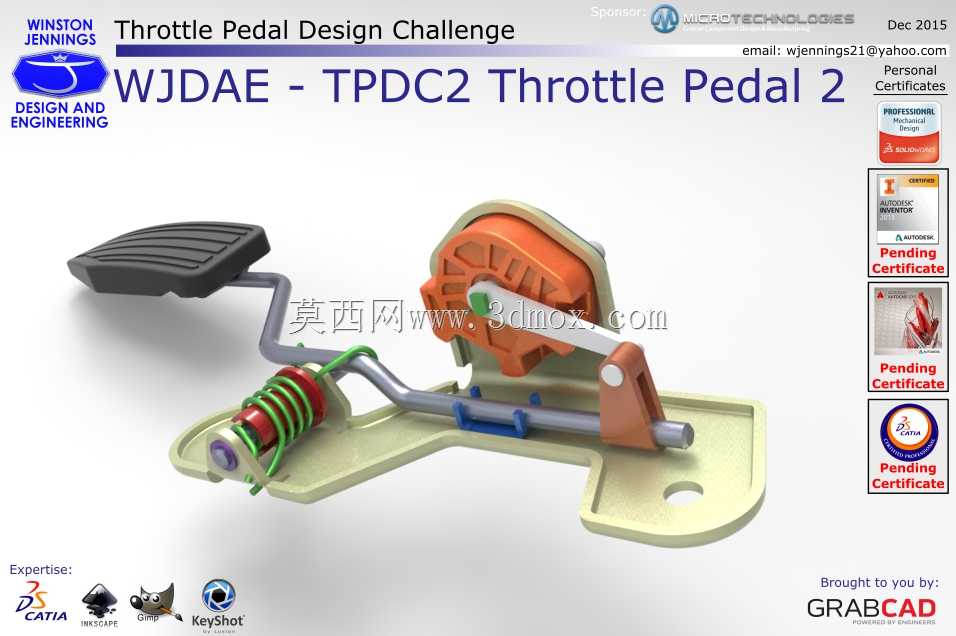

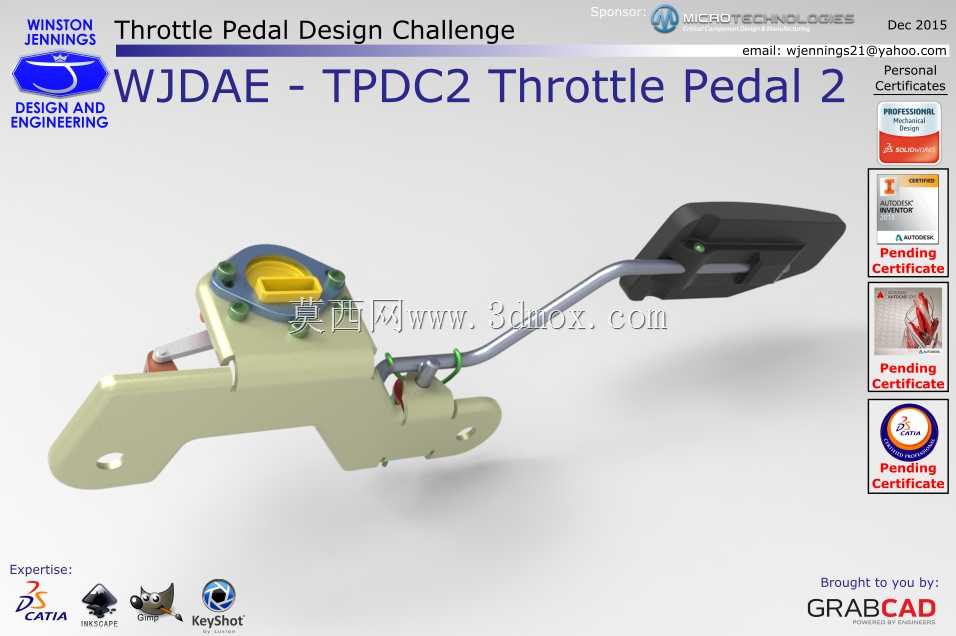

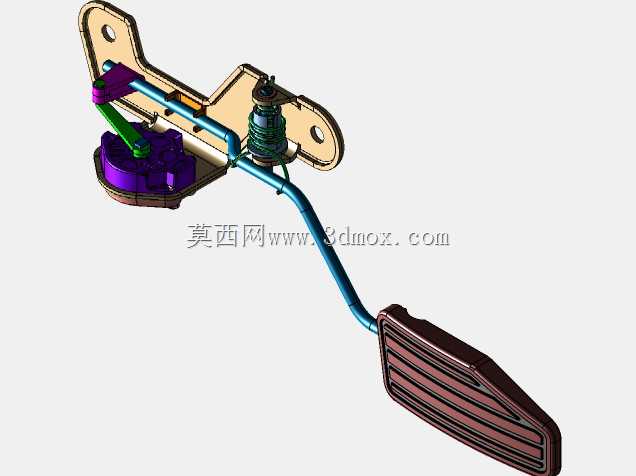

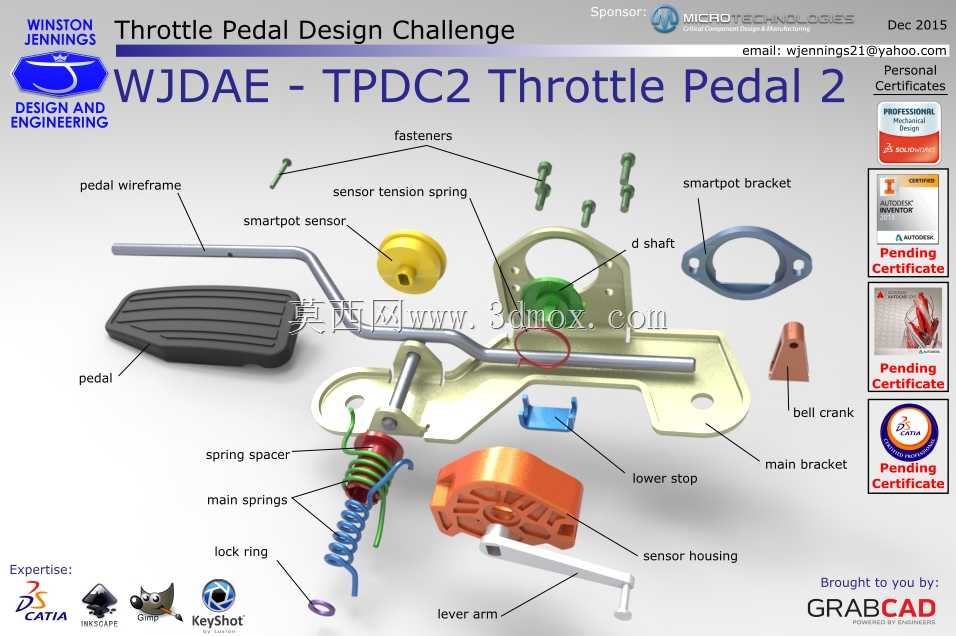

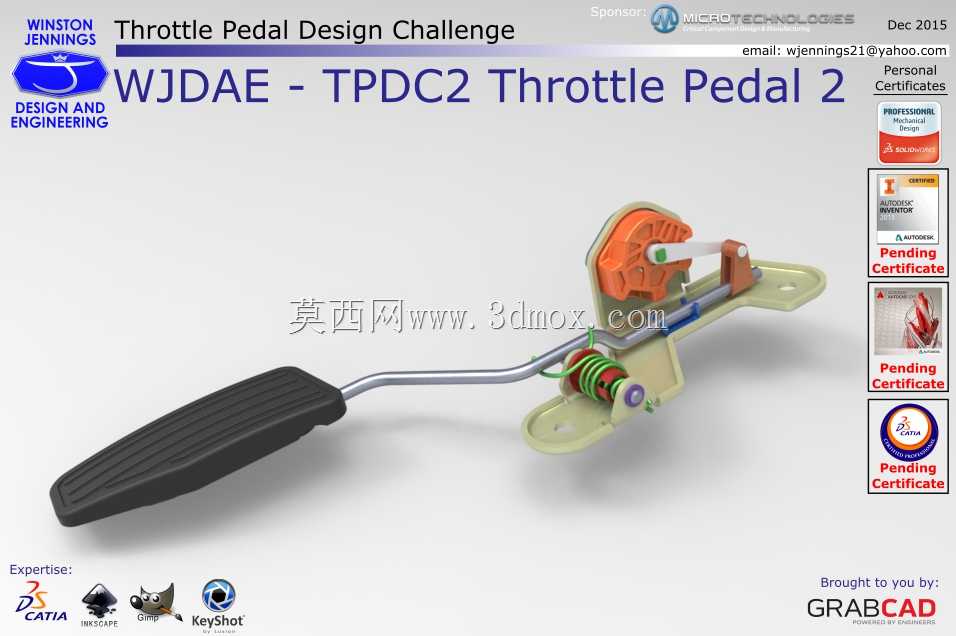

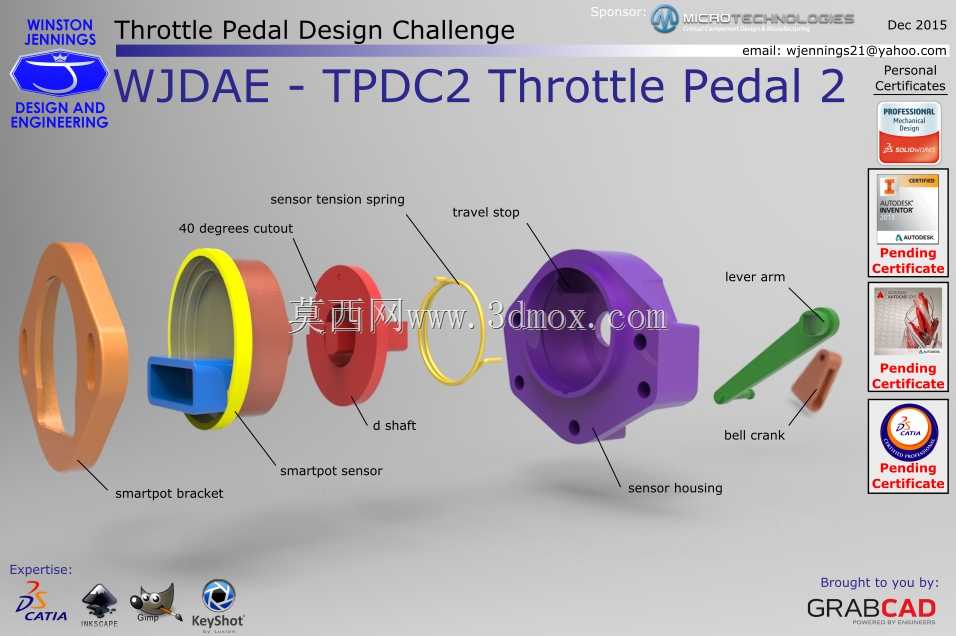

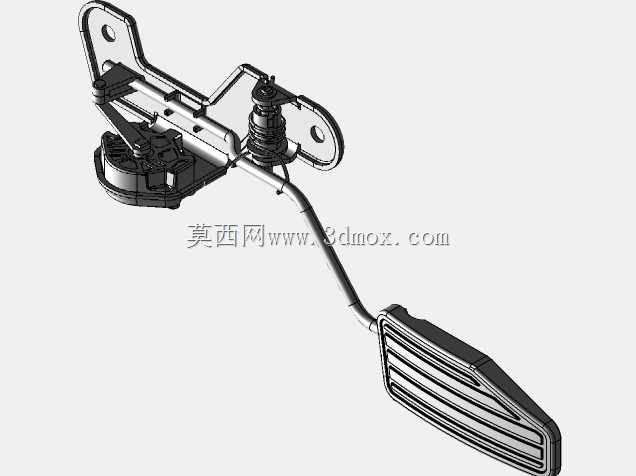

该油门踏板总成主要应用于乘用车辆的驾驶舱操控区域，是驾驶员向车辆动力系统传递加速意图的核心操控部件，直接衔接驾驶操作动作与发动机节气门开度调控逻辑，适配传统燃油车与新能源车型的加速操控需求，安装位置位于驾驶员右脚操控区域的车厢地板上，符合多数家用轿车、城市SUV的人机工程操控布局。从实际用途来看，该踏板总成承担驾驶过程中全工况的加速指令传递功能，需要兼顾踩踏操作的平顺性、信号反馈的精准度以及长期高频踩踏的结构耐用性，既要保证驾驶员踩踏时的脚感反馈线性可控，也要确保内置传感组件能够稳定输出精准的位置信号，避免出现信号偏差导致的加速异常问题。在功能特性层面，该踏板总成采用金属承载结构搭配注塑功能组件的组合方案，承载主体采用挤压金属线框与金属板材冲压成型的安装底座，具备足够的结构强度抵御长期踩踏带来的交变载荷，避免结构变形导致的操控虚位；传感组件部分集成了40度行程限位结构与张紧弹簧组，能够在踏板全行程转动过程中保持稳定的预紧力，消除传感部件的传动间隙，保证位置信号输出的精度稳定，同时弹簧刚度经过匹配调校，能够为驾驶员提供线性递增的踩踏反馈力，匹配不同踩踏深度下的操控感知需求。设计思路上，该结构沿用成熟的地板式油门踏板布局逻辑，将踏板臂、复位弹簧、传感模块、安装底座整合为一体化总成结构，各功能模块采用模块化拆分设计，可根据不同车型的内饰布局、人机工程参数快速适配不同弧度的踏板踏面、不同刚度的复位弹簧以及不同长度的踏板臂，无需对整体承载结构进行大幅修改即可适配多款车型的配套需求；整体结构采用快装式连接设计，各部件之间通过卡扣与标准紧固件连接，无需专用工装即可完成总成的拆装维护，降低后期车辆维保的操作难度。在安装边界与尺寸适配方面，该踏板总成采用地板固定式安装方案，底座预留对应规格的安装固定孔位，可直接匹配多数车型地板上的预设安装点位，整体横向、纵向安装占用空间紧凑，不会与驾驶舱内的地毯、内饰护板、制动踏板产生空间干涉；踏板转动行程范围内预留足够的安全间隙，踩踏全行程过程中不会与周边内饰部件发生剐蹭，同时踏板臂的转动角度范围经过限位结构约束，既保证足够的有效操控行程，也避免过度踩踏导致内部结构损坏。
