直齿轮差速器传动结构三维设计

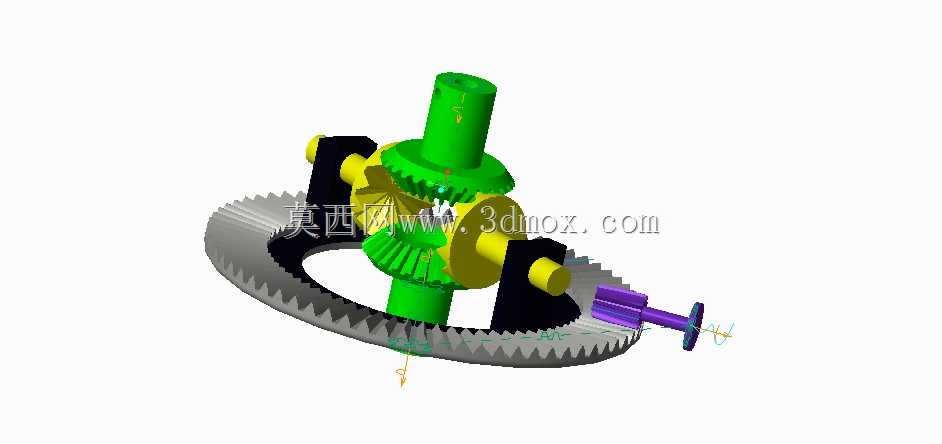

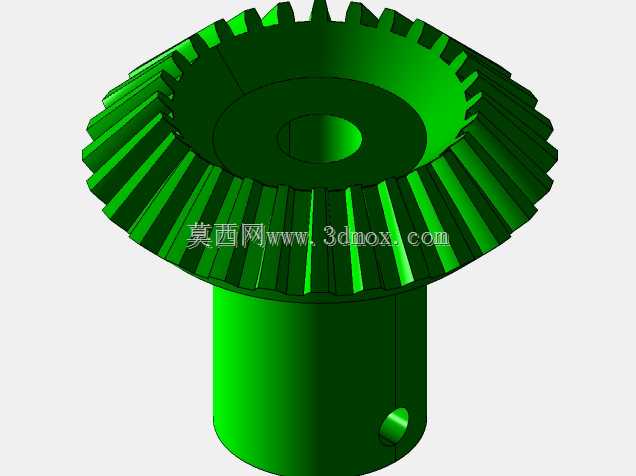

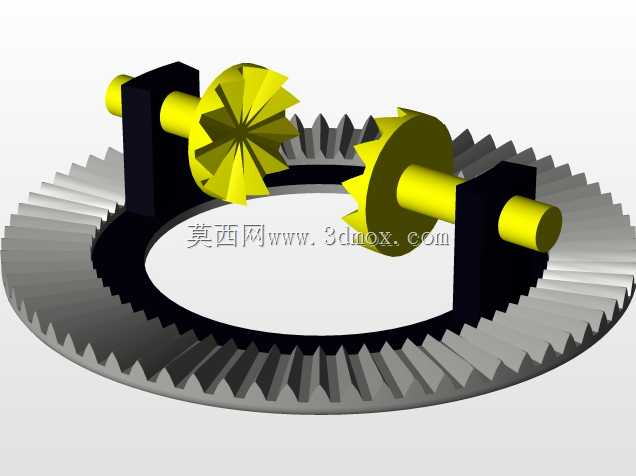

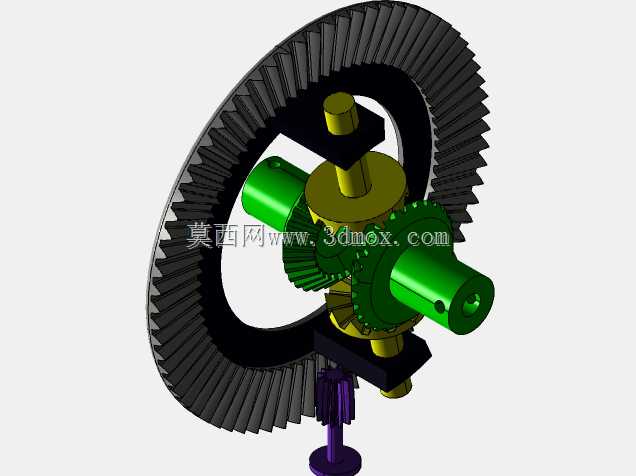

直齿轮差速器是轮式行走设备传动系统中承担动力分流、转速差调节的核心部件，广泛应用于乘用车辆、商用货车、非道路工程行走机械、农用作业机械的驱动桥内部，是保障设备转弯行驶、非平整路面通行时两侧驱动轮不发生滑拖、减少轮胎异常磨损、提升行驶稳定性的关键结构。这套直齿轮差速器的结构包含行星锥齿轮组、半轴齿轮、环形齿圈、差速器壳体与动力输入轴几个核心部分，整体采用对称式布局设计，核心传动齿轮均采用直齿锥齿结构，相比螺旋齿结构加工难度更低、装配调整更便捷，适合中小扭矩的行走传动场景使用。从实际应用场景来看，这类直齿结构的差速器多用于轻型代步车辆、小型农用机械、场地作业巡检车辆的驱动桥中，能够在直线行驶时将输入动力平均分配给两侧半轴，当车辆转弯或行驶在凹凸不平路面时，两侧驱动轮的行驶轨迹长度存在差异，差速器内部的行星齿轮会围绕半轴轴线产生自转，自动调整两侧半轴的输出转速，让两侧车轮以不同转速滚动，避免轮胎与地面的滑动摩擦，既能够降低动力损耗，也能提升车辆行驶的操控平顺性。在设计思路上，这套结构优先保证传动的可靠性与装配的便捷性，差速器壳体采用分体式支撑结构，为内部行星齿轮轴提供稳定的安装定位，行星齿轮与半轴齿轮的啮合间隙预留了合理的调整空间，环形齿圈作为动力输入的从动件，与差速器壳体刚性连接，能够将主减速级传递来的扭矩稳定输入到差速机构内部。从安装边界来看，整体结构的径向最大尺寸由环形齿圈的外径决定，轴向尺寸覆盖差速器壳体两端的半轴连接位，安装时需要匹配驱动桥壳的内部安装空间，两侧半轴的连接位采用标准花键对接结构，动力输入位的齿轮啮合参数需要与主减速主动齿轮完全匹配，保证传动啮合的平稳性。结构中所有齿轮的齿形参数都经过啮合校验，保证传动过程中齿面接触均匀，避免局部应力集中导致的齿面磨损或断齿问题，支撑部位的结构预留了润滑介质的流通空间，能够让齿轮油充分进入啮合部位，带走传动产生的热量、降低齿面磨损，延长部件的使用寿命。
