急回往复运动转换机构三维结构

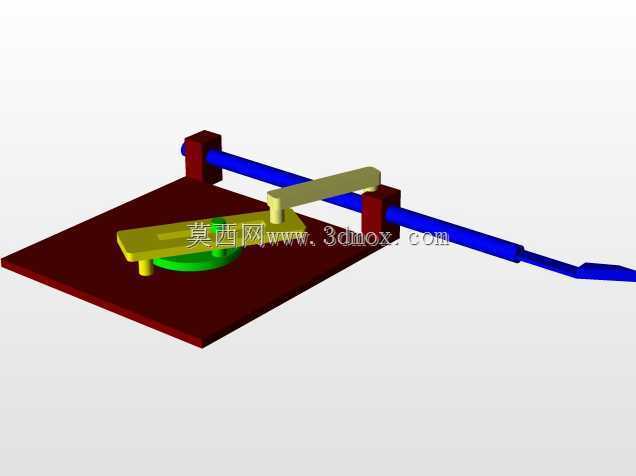

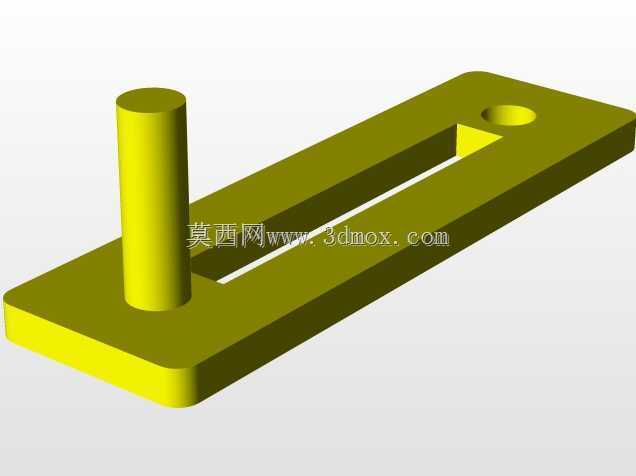

　　在轻工送料、冲压辅助送进、小型物料分拣这类需要间歇性往复动作的设备工位上，急回机构的应用占比一直不低，这类工位的核心需求从来不是匀速往返，而是要让工作行程保持平稳低速，保证执行端和物料、加工位接触时的动作可控，回程阶段则尽可能缩短空行程耗时，压缩整个动作循环的周期，提升单工位的作业效率。这套急回机构的结构设计没有采用传统曲柄滑块的偏心布置逻辑，而是通过固定基板上的导槽约束黄色摆杆的运动路径，摆杆一端和蓝色长轴形成滑动铰接，另一端和绿色偏心轮形成传动配合，当动力输入到绿色偏心轮时，偏心轮的圆周运动先带动黄色摆杆沿导槽做定角度摆动，同时摆杆和蓝色长轴的铰接点会沿长轴的轴向滑动，最终带动蓝色长轴沿固定在粉色基板上的两个支撑座做直线往复运动。

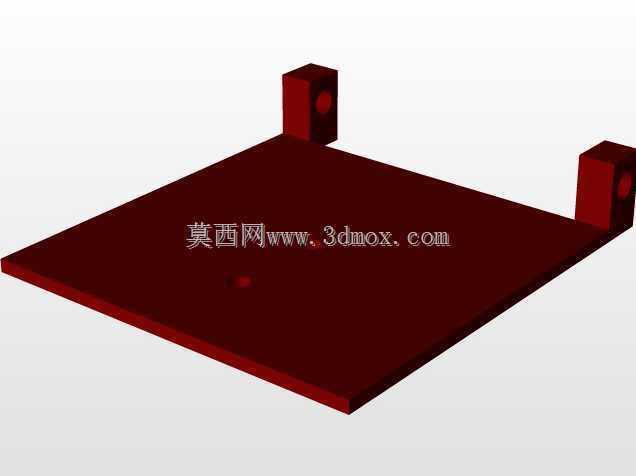

　　从实际安装边界来看，整套机构的核心安装基准是粉色的方形安装基板，基板上预留了偏心轮的转轴安装孔、摆杆导槽的固定位、长轴支撑座的安装螺孔，所有传动部件都布置在基板的同一侧平面，不需要额外做跨层的轴系避让，安装时只需要将基板通过四个角的固定孔锁在设备的安装立板上即可，不需要额外设计支撑托架，整体的安装厚度控制在较小范围内，适合布置在设备内部空间比较局促的工位。设计过程中最核心的参数匹配是偏心轮的偏心距和摆杆导槽的角度，偏心距直接决定了蓝色长轴的往复行程长度，导槽的倾斜角度则直接决定了工作行程和回程的速比，实际调试时如果需要调整行程长度，只需要更换不同偏心距的绿色偏心轮即可，不需要改动基板上的其他安装位，维护调整的成本很低。

　　长轴两端的支撑座采用了开口式的滑动支撑结构，和蓝色长轴的接触面积大，能承受一定的径向负载，避免长轴在往复运动过程中出现翘曲卡顿，摆杆和偏心轮的接触位置设计了圆弧过渡，减少运动过程中的冲击磨损，整套机构没有采用复杂的齿轮、凸轮组结构，零件加工难度低，普通的铣削、线切割工艺就能完成所有非标零件的加工，适合小型自动化设备的非标工位改造使用。在实际工况适配中，这套机构可以直接在蓝色长轴的末端安装送料拨爪、推料块这类执行件，工作行程时推料块以较低的速度将物料推送至指定工位，保证物料到位精度，避免高速推送导致的物料偏移、磕碰，回程时摆杆带动长轴快速退回初始位置，等待下一个工作循环，相比普通的曲柄滑块机构，相同行程下这套机构的回程时间可以缩短30%以上，能有效提升单循环的作业效率。

　　需要注意的是，这套机构的负载能力主要受摆杆和偏心轮连接销的剪切强度限制，适合轻载的往复送进场景，不适合大吨位冲压、重型物料推送这类高负载工况，安装时需要保证两个长轴支撑座的同轴度，避免长轴运动时出现卡滞，偏心轮的动力输入端可以直接连接小型减速电机，不需要额外添加减速组，整体的传动链短，传动效率高，运动过程中的噪音也更低。
