汽车雪地行走三角履带轮结构设计

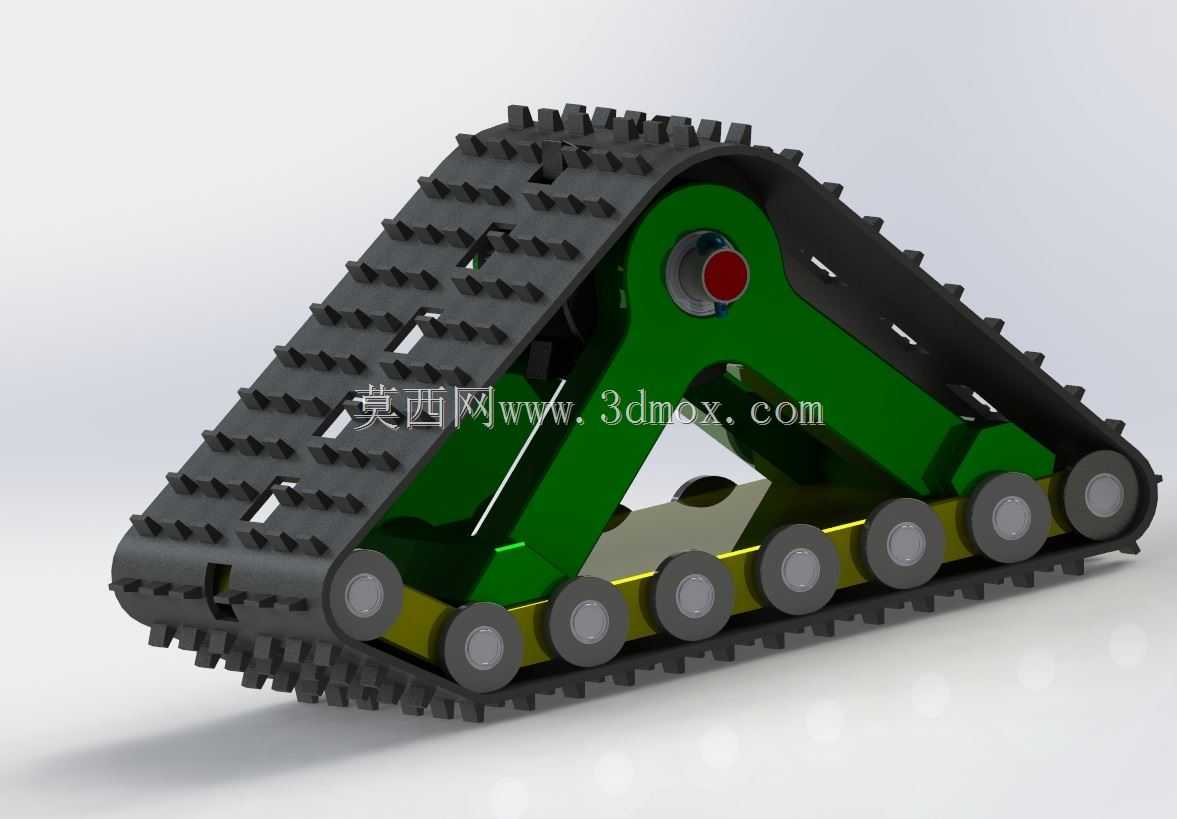

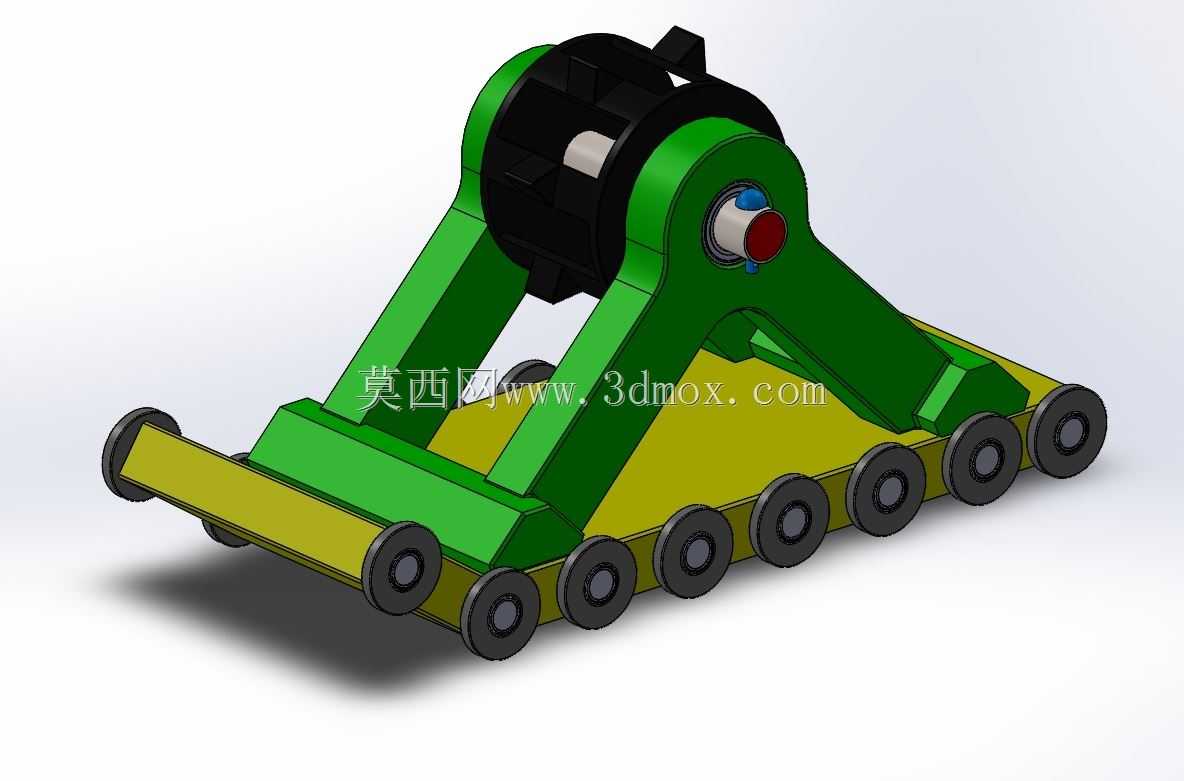

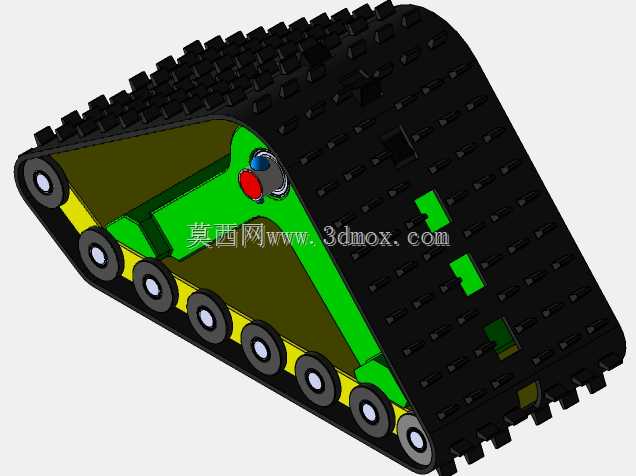

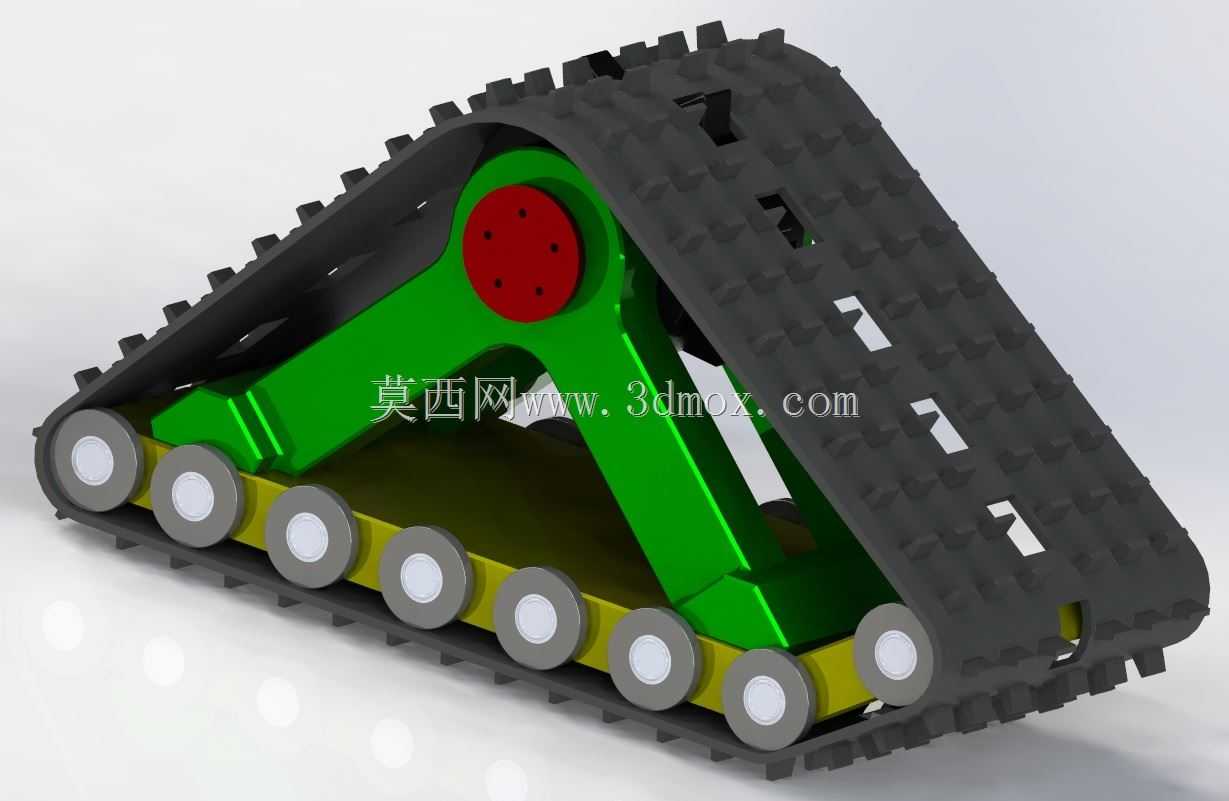

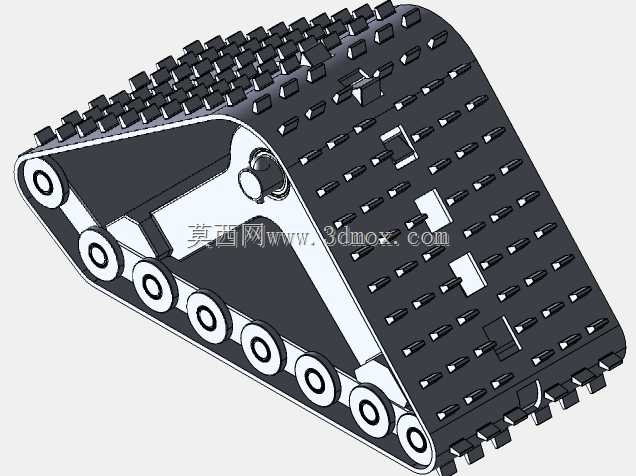

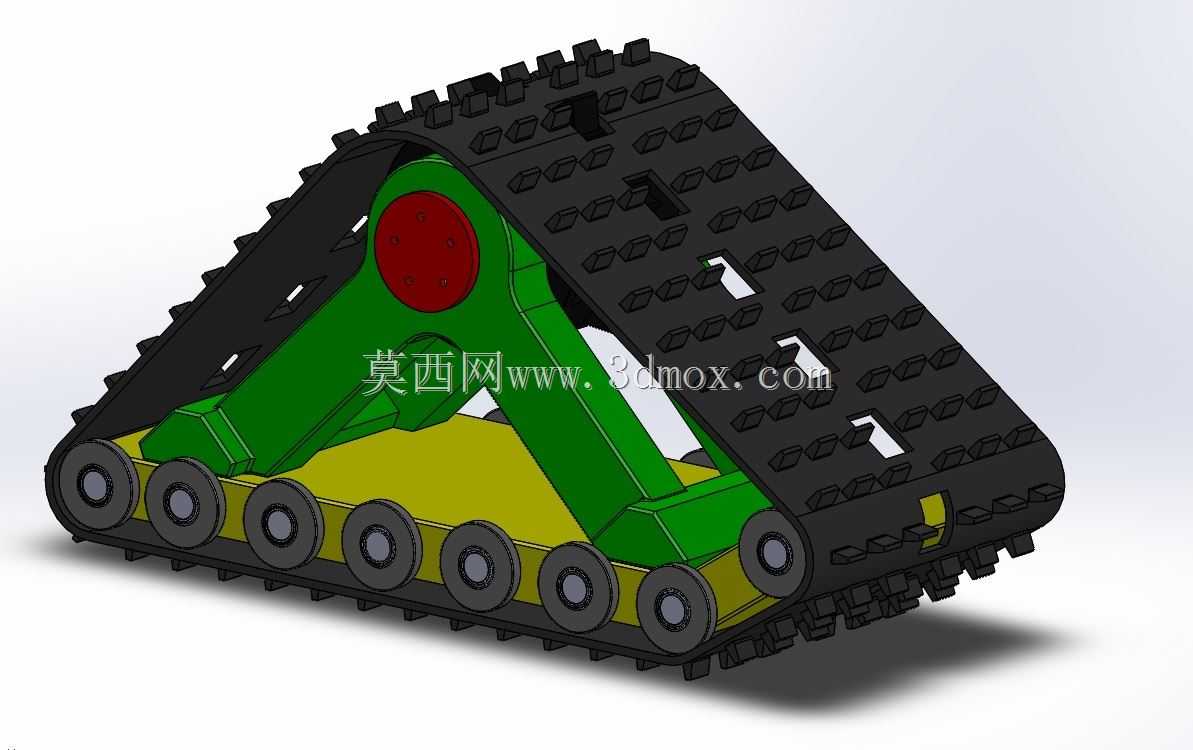

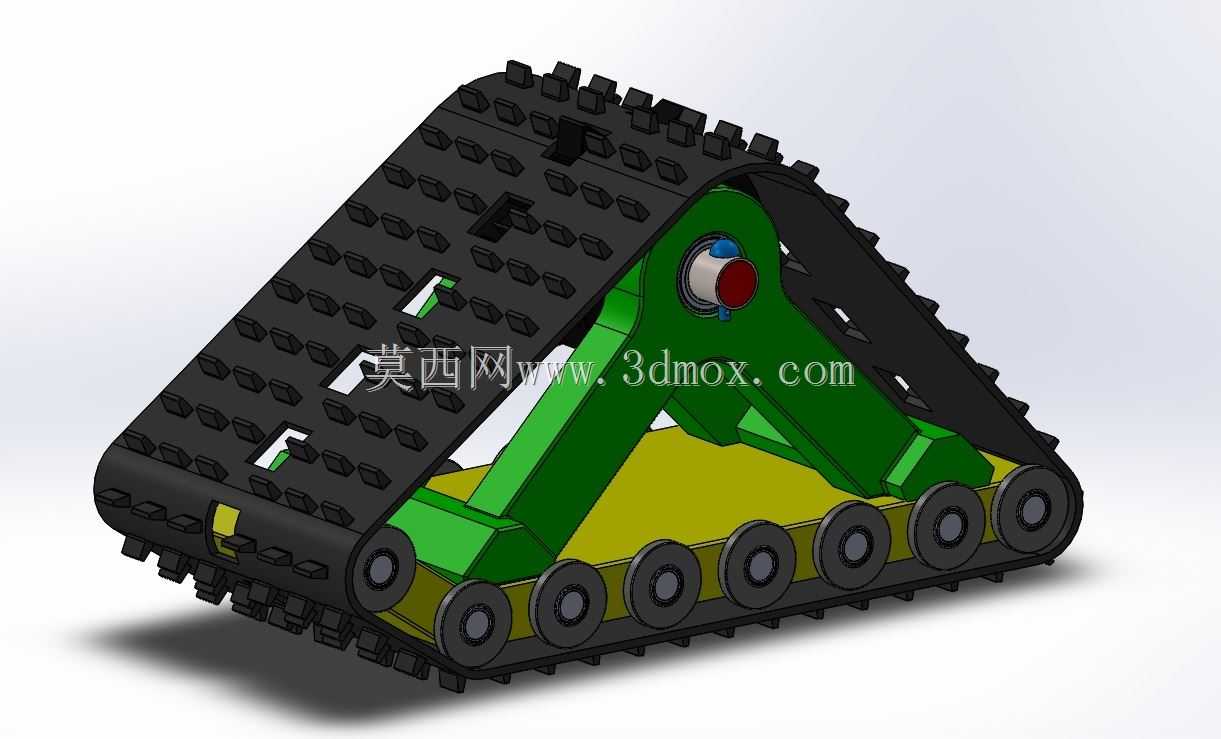

这款三角履带行走结构，主要面向普通乘用车辆的雪地、泥泞松软路面改装场景，能够替换车辆原有橡胶轮胎，让车辆在积雪覆盖的林区道路、结冰湖面、冬季山地牧区非铺装路面获得远超普通轮胎的抓地能力，避免车辆在低附着路面出现打滑、陷车问题，同时也可适配小型全地形车、农用作业机械在冬季跨区域通行、户外救援作业的行走需求，解决普通轮式车辆在严寒积雪区域通行能力不足的痛点。整套结构采用三角布局的承载框架作为核心支撑，框架主体采用高强度合金材质打造，上部设置与车辆轮毂连接的安装基座，基座预留标准轮毂连接孔位，能够适配多数乘用车辆的轮毂螺栓孔距，安装时无需对车辆原有悬挂、刹车结构进行大幅改动，仅需替换原有轮胎即可完成装配，整体安装边界与同尺寸普通轮胎接近，不会超出车辆原有轮拱的容纳范围，避免改装后出现干涉问题。履带部分采用深齿防滑橡胶履带，履带表面的凸起防滑齿能够嵌入积雪、松软泥层内部，增大接触面积的同时咬合地面，相比普通雪地胎拥有数倍的接地面积，大幅降低车辆对地面的压强，避免车辆在松软积雪路面出现沉陷。履带内侧排布多组承重橡胶轮，轮组沿三角框架的下沿均匀分布，能够将车身重量均匀分散到整条履带的接触面上，同时引导履带平稳转动，避免履带在高速转动过程中出现脱轨、跑偏问题；框架上部的驱动轮直接与车辆轮毂连接，将车辆的动力传递到履带之上，带动整套结构运转。设计过程中重点考虑了不同使用场景的适配性，基座部分采用可调整孔位的模块化设计，仅需更换对应连接法兰即可适配不同孔距的轮毂，履带张紧结构集成在框架侧部，日常维护时仅需调整张紧螺栓即可调整履带松紧度，无需拆解整套结构；承重轮采用橡胶包裹的轮体结构，能够缓冲路面传递的颠簸震动，降低履带运转过程中的噪音，同时减少硬质路面行驶对履带的磨损。整套结构在保证结构强度的前提下控制了整体重量，不会给车辆悬挂带来额外的过重负担，同时三角结构的布局拥有更大的接近角与离去角，在跨越积雪下的暗坑、凸起障碍物时能够顺利通过，不会出现普通轮胎容易被障碍物卡滞的问题，能够让普通车辆在冬季积雪区域获得接近履带式特种车辆的通行能力，同时保留普通轮式车辆的公路行驶基础性能，兼顾非铺装路面的通过性与日常使用的便利性。
