摩托车后悬架张量螺丝扣结构设计

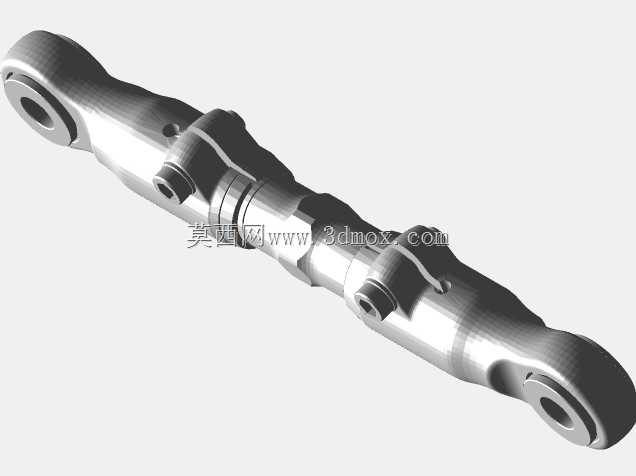

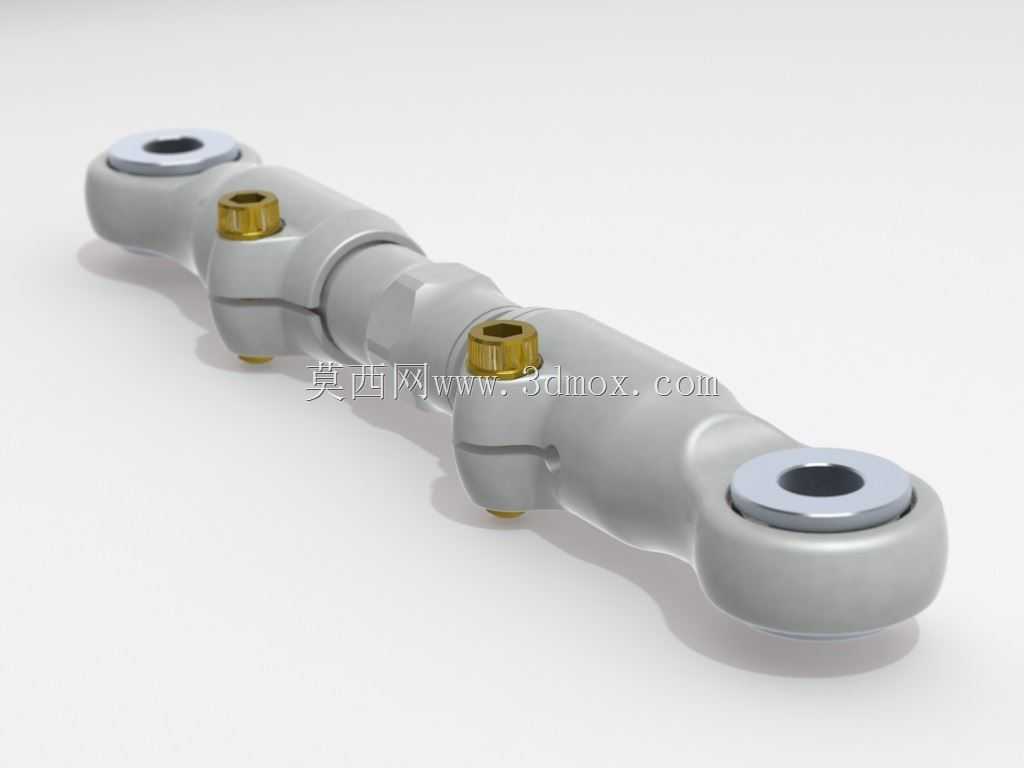

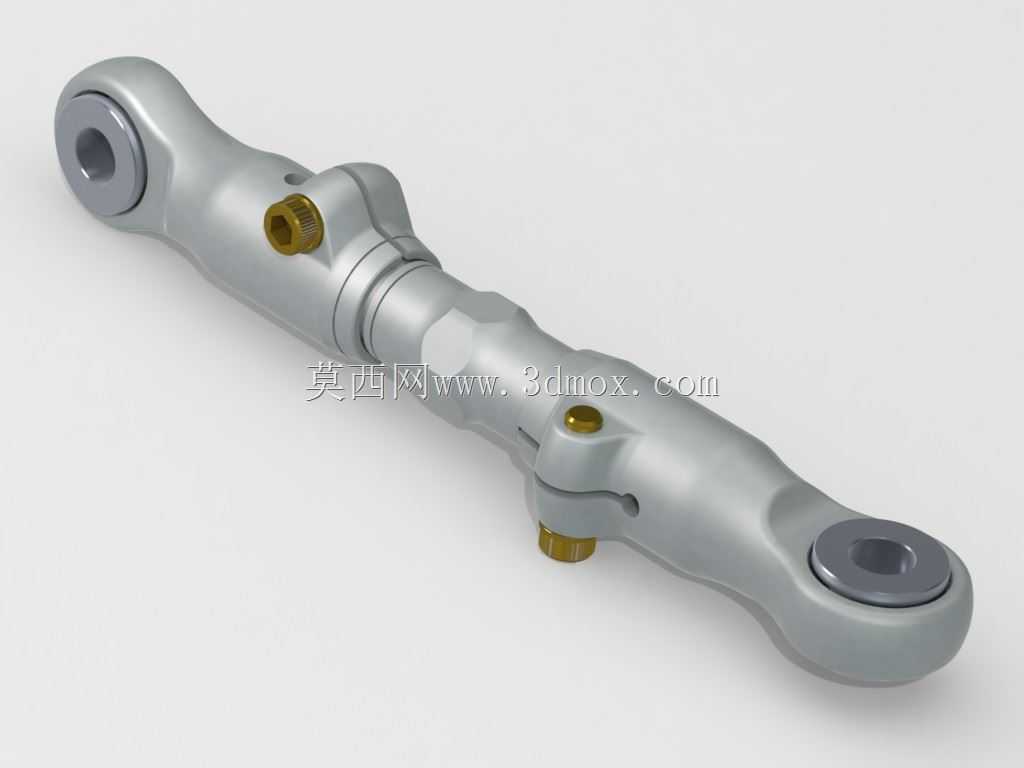

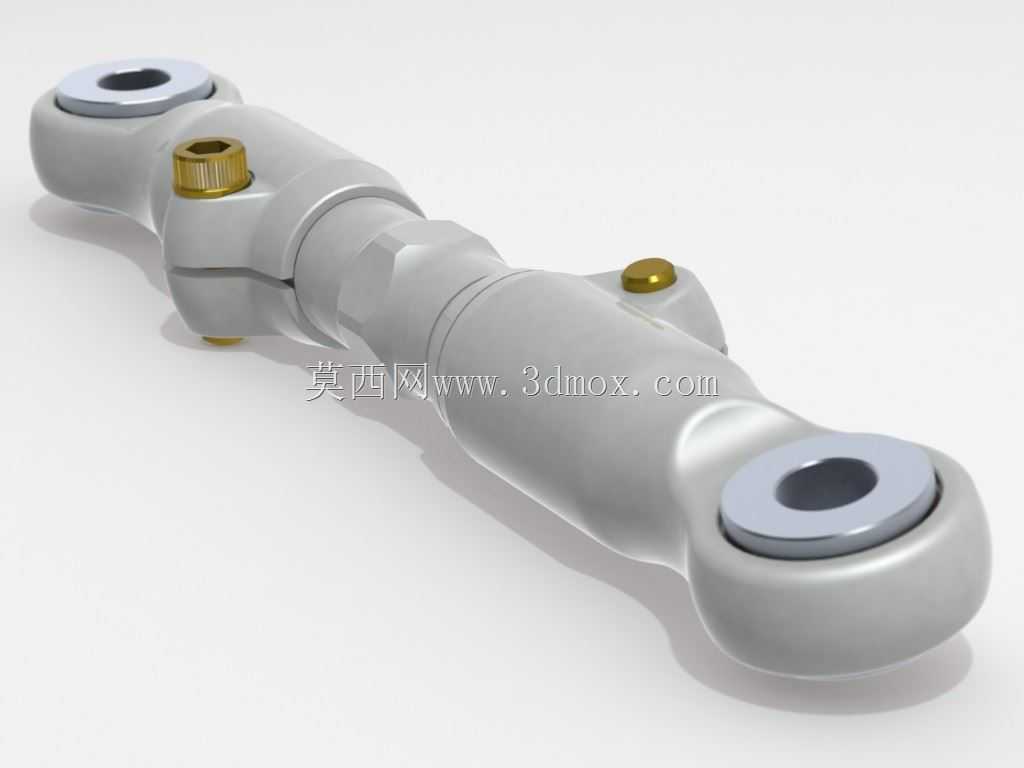

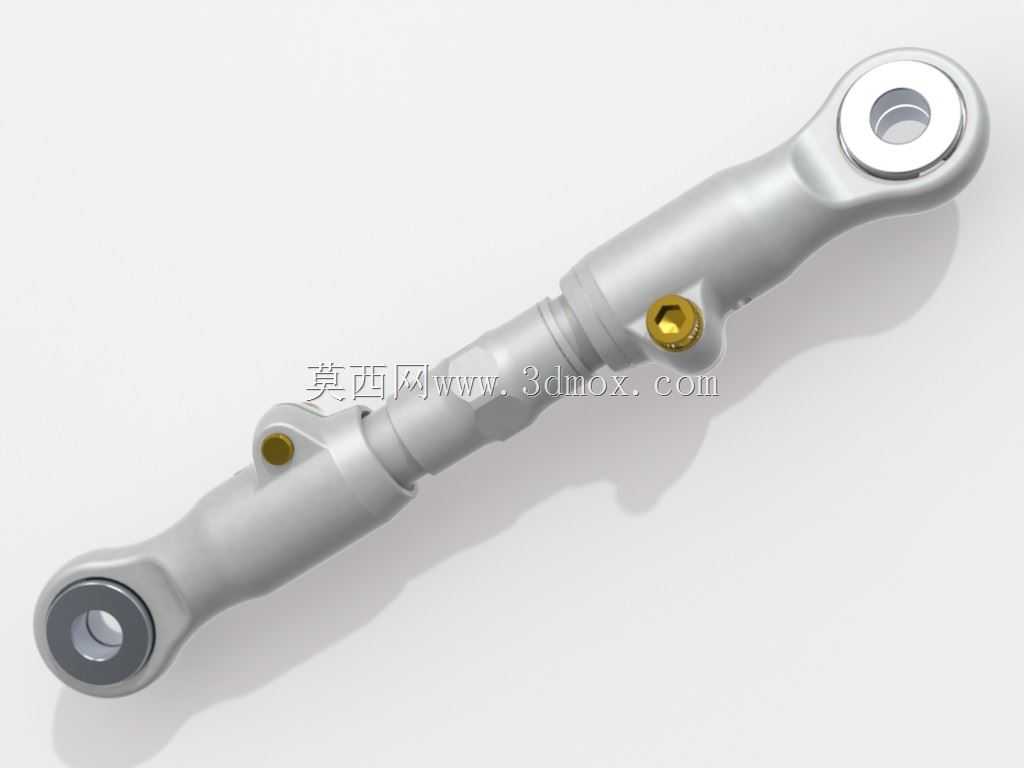

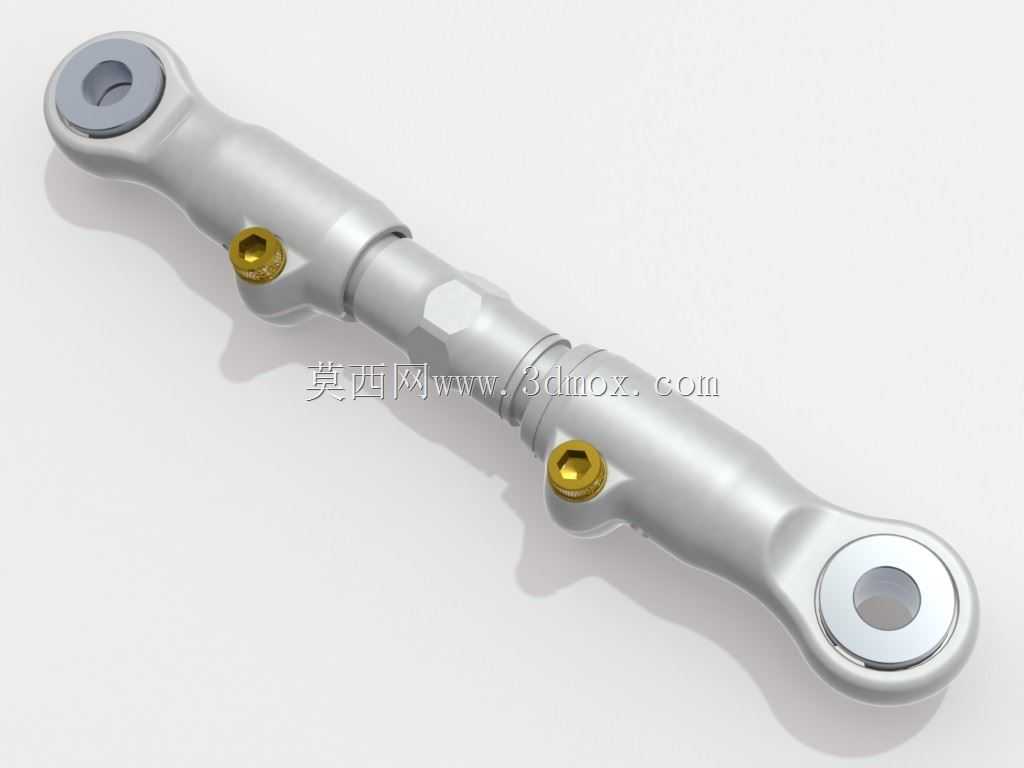

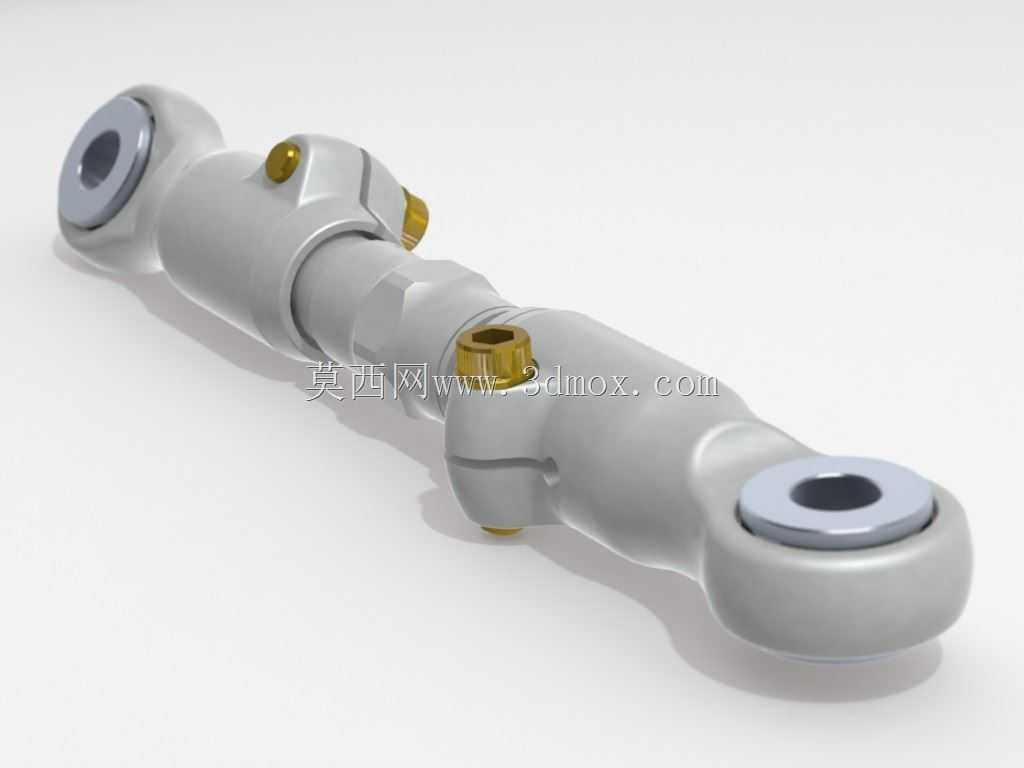

这款张量螺丝扣主要应用于两轮摩托车的后悬架连接系统中，承担着后摇架与车架之间的张力调节、连接紧固以及行驶过程中的载荷传递作用，是摩托车后悬挂总成中保障轮距定位、链条张紧度适配的关键连接件，在越野摩托、街车等多数采用双后摇臂结构的乘用摩托车型上都有广泛的适配场景。在实际骑行过程中，该部件需要持续承受路面颠簸带来的纵向冲击载荷、加减速时的牵引作用力，以及转向侧倾时产生的横向扭力，因此其结构强度与调节精度直接影响摩托车的行驶稳定性与操控手感。从功能特性来看，这款张量螺丝扣采用双向张紧调节结构，主体为一体化锻造成型的长条形连接臂，两端设置带衬套嵌装孔的连接端头，可通过衬套与车架、后摇架的安装销轴实现铰接配合，避免刚性连接带来的应力集中问题；臂身中段设置两组带铜质衬套的调节注油节点，既可以通过旋转调节段改变整体连接长度，实现后悬架张紧度的精准微调，适配不同磨损状态下的链条张紧需求，也能通过注油孔定期注入润滑脂，降低调节螺纹的磨损速率，延长部件的使用寿命。在设计思路上，这款部件优先考虑了户外骑行的复杂工况，主体外形采用流线型过渡设计，没有突兀的棱角结构，既可以降低行驶过程中的风阻，也能避免泥水、砂石在部件表面堆积造成的锈蚀卡滞问题；两端的连接孔采用同轴度精度控制在0.02mm以内的镗孔加工，确保安装后铰接转动的顺畅度，不会出现卡滞、偏磨的问题；调节段采用细牙螺纹设计，调节精度可达0.1mm每转，能够满足不同使用场景下的张紧度微调需求，同时螺纹配合面设置了防松定位结构，调节到位后可以通过锁紧结构固定长度，避免骑行过程中受振动影响出现长度偏移。从安装边界来看，这款张量螺丝扣的两端安装孔中心距调节范围覆盖常规125cc到250cc排量摩托后悬架的安装尺寸需求，两端连接孔的内径适配通用规格的悬架安装销轴，安装时不需要对原车结构做额外改装，直接替换原有同规格连接件即可完成装配；臂身的最大外径控制在合理范围内，安装后不会与后轮胎、后减震器、链条护板等周边部件发生运动干涉，即使在悬架全压缩行程下也能保留足够的安全间隙，铜质调节节点的位置设计也预留了足够的扳手操作空间，日常维护调节时不需要拆解周边其他部件即可完成操作。
