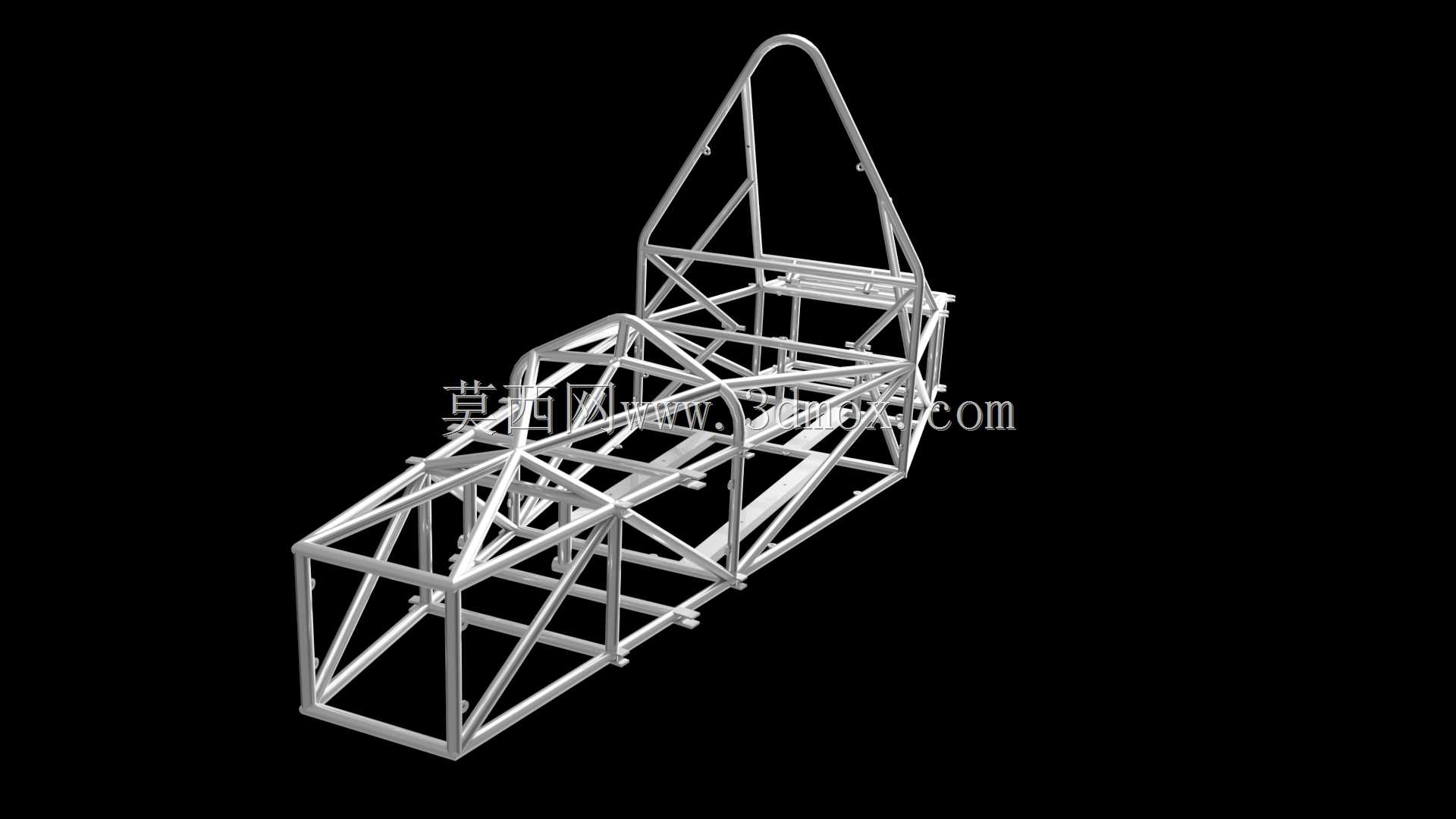

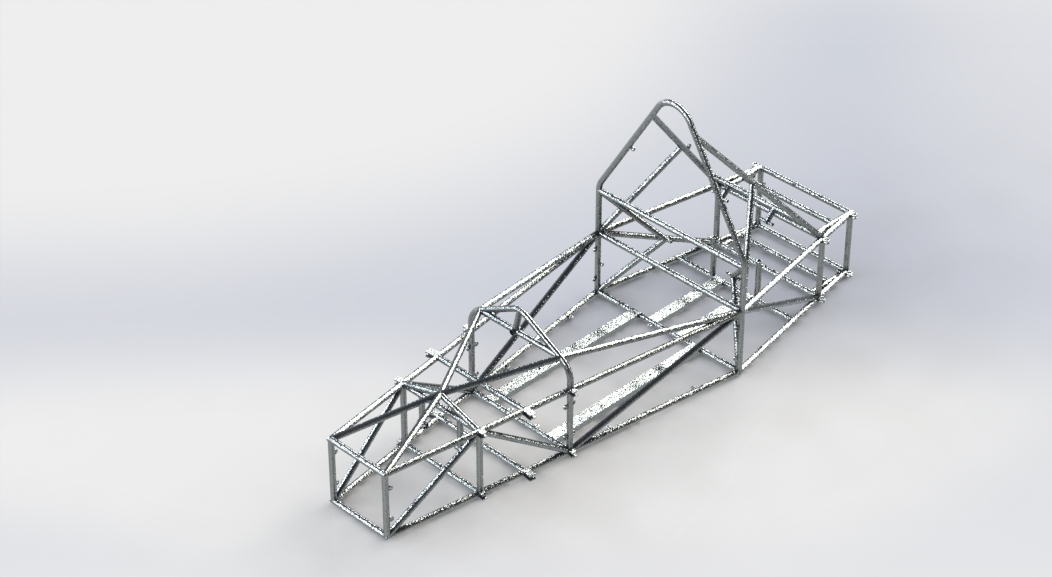

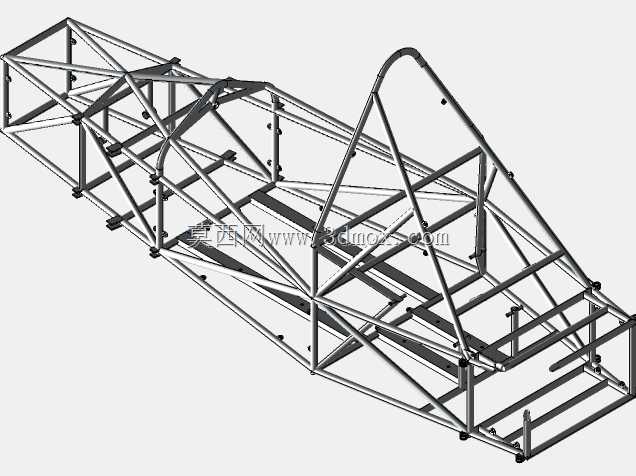

方程式赛车钢管式SAE底盘框架结构

该钢管桁架式底盘框架是大学生方程式赛车的核心承载基体，主要应用于SAE方程式系列赛事的参赛车辆搭建，承担整车所有总成部件的安装承载与行驶受力传递作用，是赛车性能实现的基础结构载体。在实际赛事场景中，该框架需要承接动力总成、悬架系统、转向机构、制动系统、座椅与安全防护装置、燃油供给系统等所有车载部件的安装固定，同时在车辆加速、制动、过弯产生纵向、侧向、垂向交变载荷时，通过自身桁架结构分散受力，保证整车刚性与形位精度，避免结构形变影响部件工作状态，在碰撞工况下还需通过预设的溃缩吸能区域吸收冲击能量，为驾乘人员提供安全生存空间。从功能特性来看，该框架采用空间钢管桁架结构，相比一体式冲压车身具备更高的刚度重量比，在保证结构强度的前提下有效降低整车整备质量，适配赛车轻量化的设计需求；所有管件连接节点均经过受力优化，对应悬架硬点、动力安装点的位置设置加强筋结构，避免应力集中导致的结构失效，前部设计有独立的防撞溃缩区，后部预留动力总成与传动系统的安装空间，中部驾驶舱区域按照人机工程学要求预留驾乘空间与安全装备安装位，符合赛事安全规范的尺寸要求。设计过程中，首先根据赛事规则确定整车轴距、轮距、驾驶舱最小尺寸边界，结合整车质心配置要求规划各总成的安装位置，确定悬架上下摆臂硬点、转向机安装位、发动机悬置点的空间坐标，再通过拓扑优化排布钢管走向，让每根管件尽量沿受力方向布置，最大化材料利用率，减少非承载方向的冗余管件；管件规格根据不同位置的受力大小匹配，主承载纵梁、防滚环采用大管径厚壁钢管，辅助支撑结构采用小管径薄壁钢管，在保证强度的同时控制整体重量。安装边界方面，框架整体宽度适配赛事规则要求的最大车身宽度限制，前部防撞结构伸出长度满足碰撞缓冲距离要求，后部框架长度适配动力总成与差速器的安装尺寸，驾驶舱内部宽度、防滚环高度均符合赛事安全规范的最小尺寸要求，所有安装硬点均预留标准安装平面与连接孔位，可直接适配常规方程式赛车的通用改装部件，无需二次大规模改孔加工，降低整车搭建的装配难度。
