径向进气式涡轮叶轮结构设计

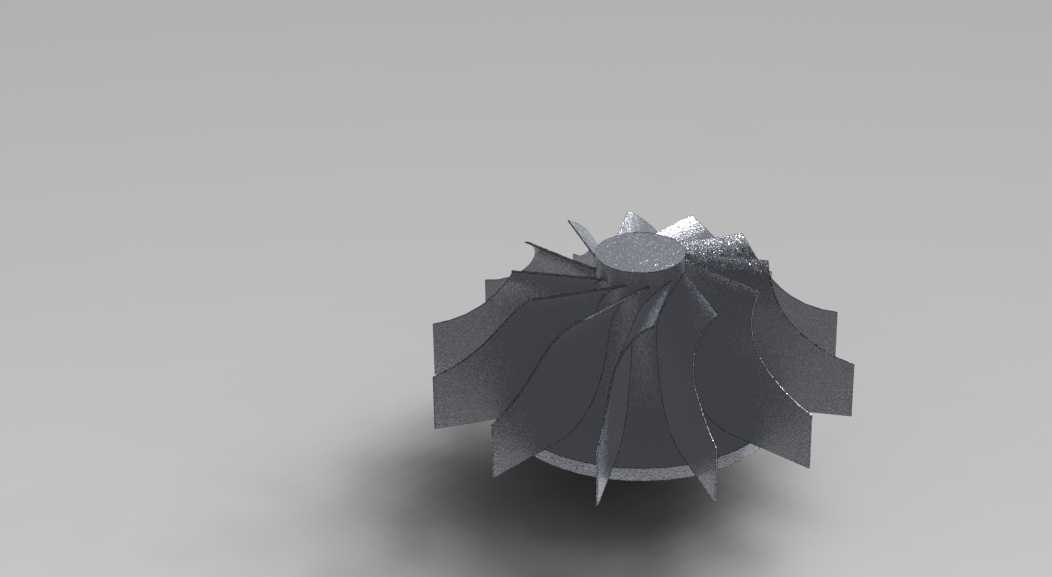

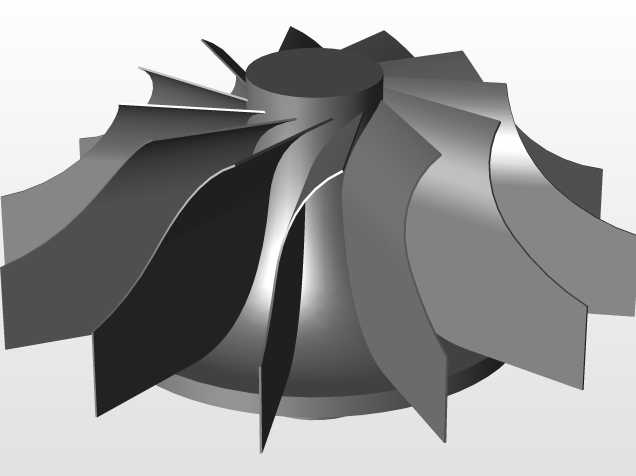

这类涡轮叶轮多应用在小功率涡轮增压器、微型燃气轮机以及小型流体能量回收装置中，作为能量转换的核心旋转部件，其作用是将流体携带的动能与压力能转化为轴端输出的机械能，或是在增压场景下驱动同轴压轮完成进气压缩动作。实际装机过程中，叶轮的轮毂中心设置有定位轴孔，可与传动轴通过过盈配合加键连接的方式固定，安装时需要保证叶轮端面与轴肩的贴合度控制在0.02mm以内，避免高速旋转时出现端面跳动引发振动。从结构设计逻辑来看，这款叶轮采用径向直叶片加局部后掠的叶型设计，叶片沿轮毂周向均匀分布，叶根位置做了圆弧过渡处理，能够有效降低高速旋转时叶根处的应力集中，避免长期交变载荷下出现叶根疲劳断裂的问题。叶片的型线从轮毂外缘向轮盖侧平滑延伸，相邻叶片间形成的流道截面沿气流方向逐渐收窄，能够引导进入叶轮的流体沿流道顺畅转向，减少流动过程中的涡流损失，提升能量转换效率。轮毂部分采用等强度设计思路，从中心轴孔位置向外缘逐渐减薄厚度，在保证整体结构刚度满足12万转/分钟最高转速要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动与变工况运行时的响应滞后。在实际设备匹配中，这类叶轮的外圆尺寸需要对应蜗壳的内腔流道尺寸，安装后叶片外缘与蜗壳内壁的间隙控制在0.3-0.5mm区间，间隙过大会导致流体泄漏降低效率，间隙过小则容易在热态运行时因部件热膨胀出现刮蹭故障。叶轮的轮背位置设计有密封环安装槽，可搭配迷宫密封件阻断高压流体向轴承腔泄漏，保证轴承润滑环境不受流体介质污染。针对不同的应用场景，这类叶轮的叶片数量可根据流量参数调整，当前结构的叶片数量适配中小流量的工况需求，在小流量工况下运行时不容易出现喘振问题，流道的通流能力能够覆盖0.2-0.5kg/s的流体质量流量范围。设计过程中需要对叶片的固有频率进行校核，确保叶轮的一阶临界转速高于最高工作转速的20%以上，避开运行时的共振区间，同时叶尖位置做了小倒角处理，降低高速旋转时的风阻损耗。
