汽车雨刮刮水器结构三维设计

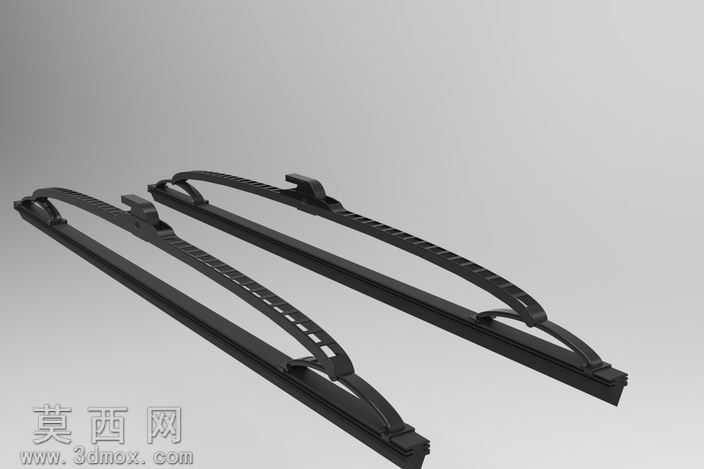

本作品为汽车前风挡使用的刮水器三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用1:1还原实车配件的比例进行参数化搭建，全程遵循自上而下的装配设计逻辑，先完成整体装配基准面、基准轴的搭建，再拆分各个零部件进行独立建模，最终通过装配约束完成整体组合，保证各部件之间的配合关系完全符合实际产品的装配逻辑。建模阶段针对刮水器的两大核心组成部分做了精细化还原：其一为多段式金属支撑骨架，建模时通过草图绘制骨架的弧形轮廓，采用扫描、拉伸切除等命令完成每一段支撑臂的结构搭建，精准还原了骨架上的卡扣卡槽、铰接转轴位、限位凸台等细节结构，所有铰接位置的轴孔配合间隙按照实际生产的公差标准预留，可直观展示刮水器工作时骨架随玻璃曲面自适应贴合的活动逻辑；其二为橡胶刮条部分，建模时还原了刮条的楔形刮水刃口、嵌装在骨架卡槽内的固定筋条结构，通过曲面建模命令保证刮条刃口的直线度与弧度匹配度，还原刮条与风挡玻璃接触的工作面形态。材质渲染阶段，针对不同部件匹配对应的物理材质：金属支撑骨架部分赋予哑光黑色工程塑料加金属内衬的复合材质，模拟原厂配件表面的磨砂防紫外线质感，调整材质的粗糙度、反光度参数还原塑胶件的哑光漫反射效果；橡胶刮条部分赋予耐老化丁腈橡胶材质，调整材质的弹性质感参数、表面细微纹理，模拟橡胶件表面的微磨砂触感，同时在铰接转轴位置添加少量金属亮面材质，还原金属转轴的结构细节。设计过程中充分考虑刮水器的实际功能需求，骨架的多段铰接结构设计可保证刮条在摆动过程中始终与弧形风挡玻璃保持均匀贴合压力，避免出现局部漏刮、压力不均导致刮水残留的问题，刮条的刃口角度按照实际使用的最佳刮切角度设计，保证刮除雨水、灰尘时的顺滑度。整体模型完成后通过软件干涉检查功能验证，确认所有活动部件在摆动行程内无结构干涉，各卡扣连接位置的配合尺寸完全符合车用配件的通用装配标准，可用于汽车配件结构教学、雨刮系统改装设计参考、车用配件展示动画制作等场景，模型结构完整无缺失面，所有特征保留完整参数，可根据不同车型的风挡曲率需求调整骨架弧度、刮条长度等参数，快速适配不同规格车型的刮水器设计需求。
