双座钢管赛车车架结构三维设计

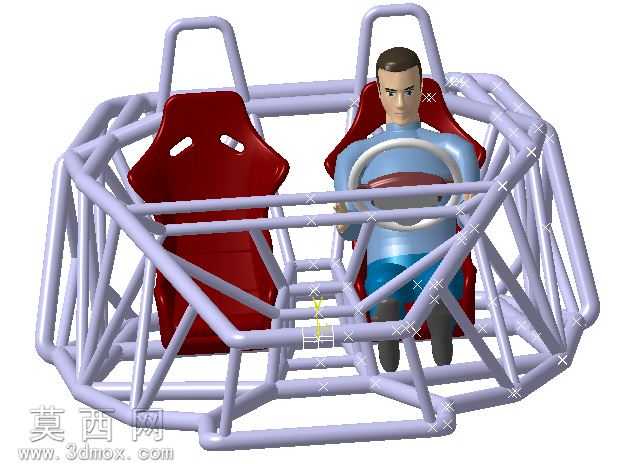

本作品为双座管架式赛车驾驶舱车架的三维建模成果，建模过程中以空间管桁架结构的力学合理性为核心设计逻辑，首先通过三维草绘搭建整体轮廓基准，精准定位前后安装点位、座椅固定位、方向盘安装位的空间坐标，确保各部件装配公差控制在合理范围内。车架主体采用等径圆管作为结构基材，通过空间相交、相贯裁切的方式完成各管段的拼接拟合，所有管段衔接处均做了贴合度优化，还原真实焊接工艺的拼接状态，避免出现结构干涉或间隙过大的问题。模型内置了双赛车座椅的装配结构，两张桶式赛车座椅分别布置于驾驶舱左右两侧，驾驶位预留了方向盘、人体操作姿态的适配空间，副驾座椅与驾驶位保持对称布局，座椅安装点位均在车架横管上做了对应固定位设计，可直接适配通用赛车座椅的安装孔位。防滚结构作为管架赛车的核心安全部件，在驾驶舱顶部、侧围、后部均做了连续的环形管加固，侧围管架采用多段斜向支撑的桁架结构，可在发生侧翻、碰撞时有效分散冲击力，保障舱内成员的生存空间。建模过程中对管段的弯折半径做了统一规范，所有弯折处均采用平滑圆弧过渡，既符合真实弯管工艺的加工要求，也避免了应力集中的结构缺陷。材质渲染阶段，车架主体赋予浅紫色金属烤漆材质，还原钢管车架经喷涂后的表面质感，座椅采用亮面红色硬质塑料搭配织物纹理的复合材质，模拟真实赛车桶椅的视觉效果，内置的驾驶员人体模型采用哑光橡塑材质，直观展示驾驶舱的人机空间尺度，方向盘采用灰色硬质塑料搭配银色金属包边，还原赛车方向盘的真实质感。整体结构未集成底盘动力、传动相关部件，聚焦于驾驶舱乘员舱的管架结构设计，可作为钢管赛车、越野buggy车型的车架设计参考，也可用于后续整车装配的基础母版，适配不同动力总成、行走机构的拓展装配。
