本田CBX摩托车SPONDON改装车架结构

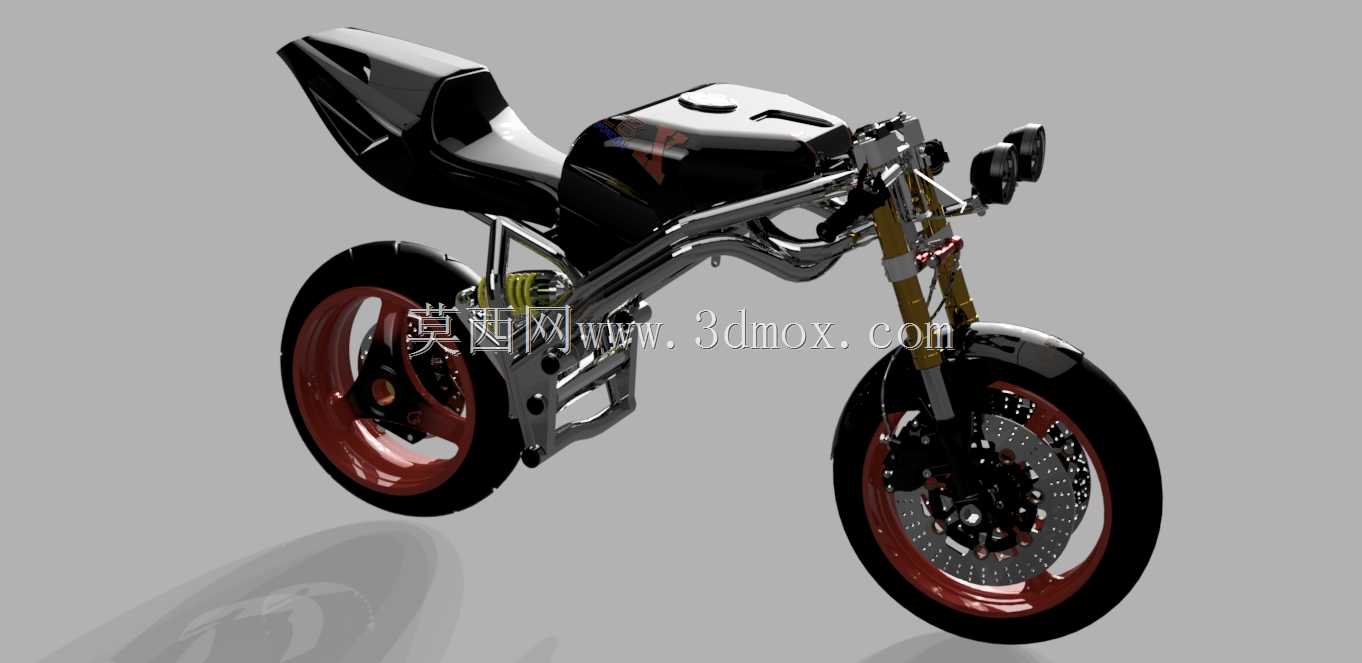

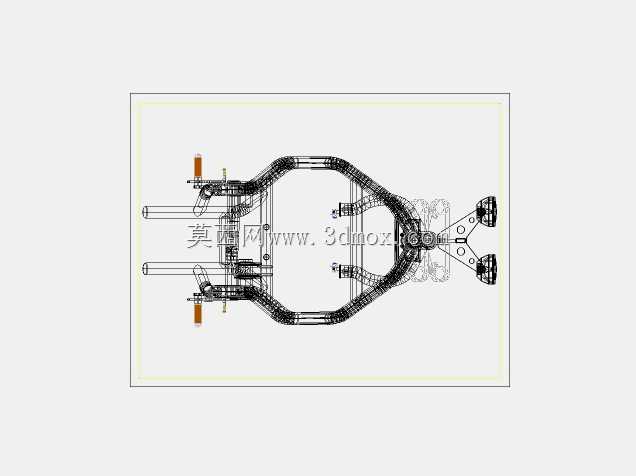

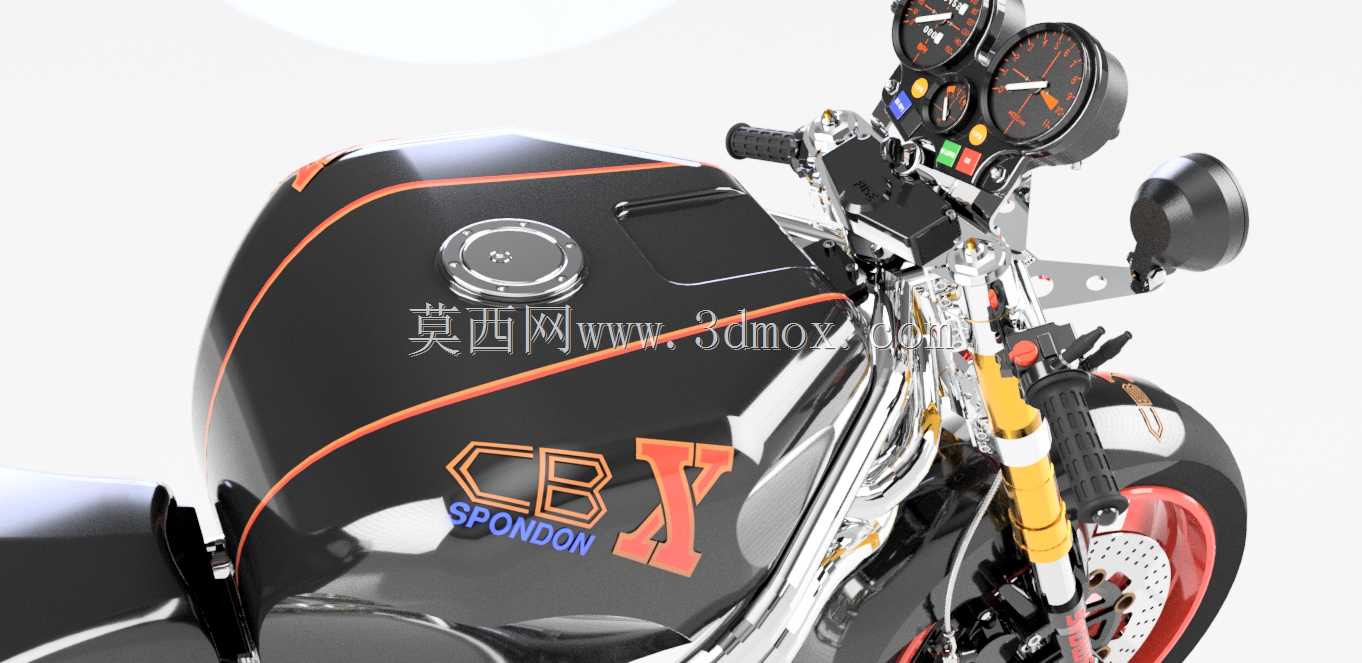

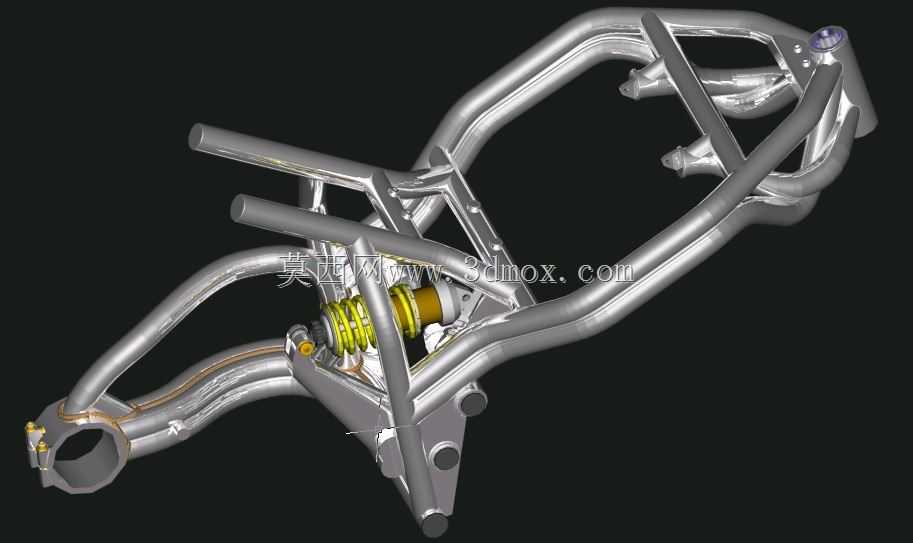

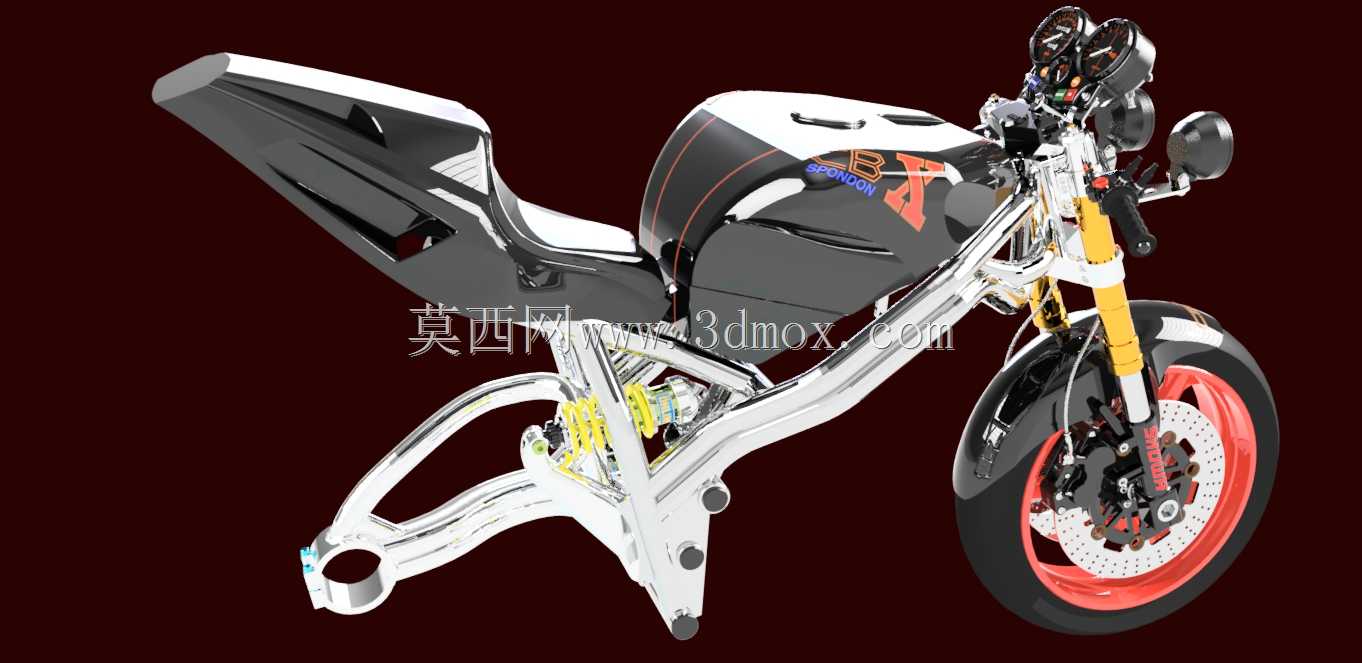

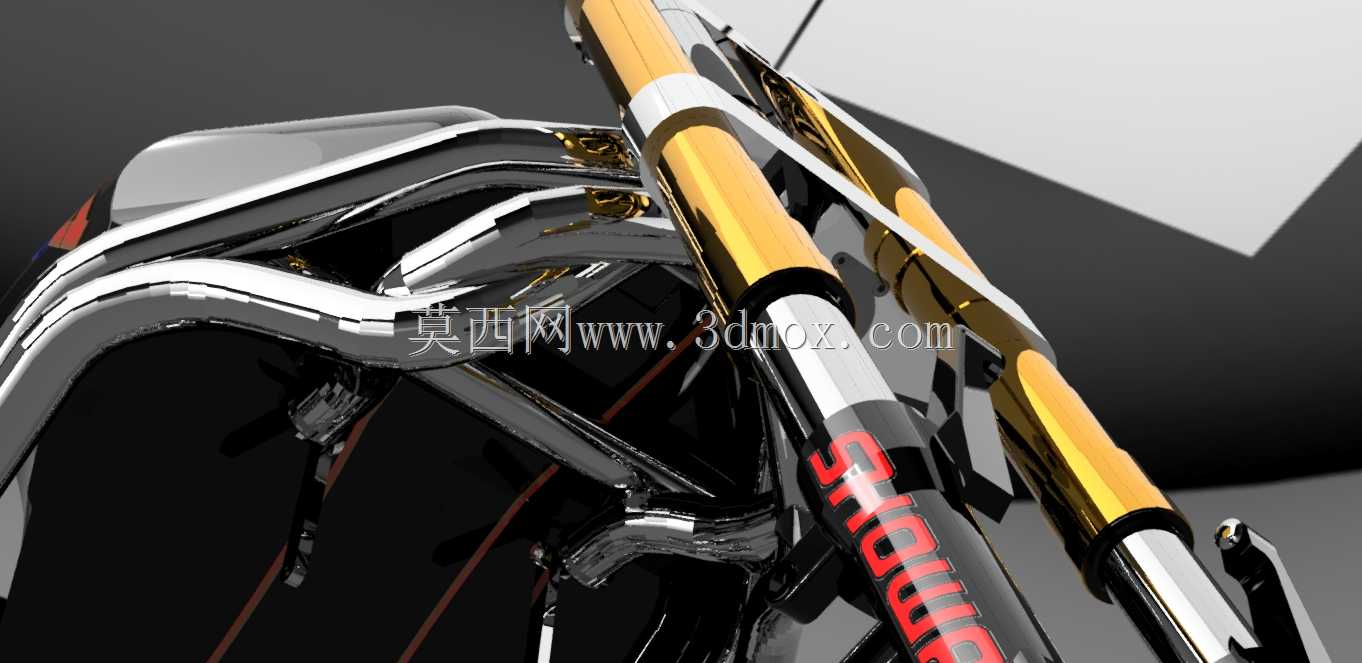

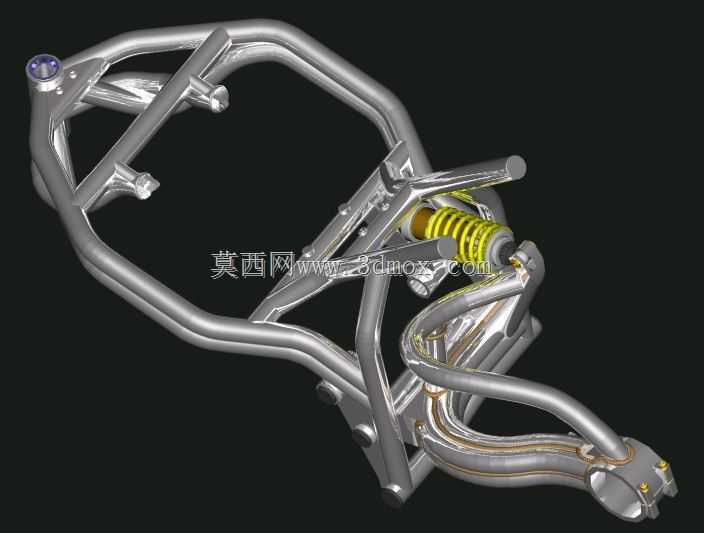

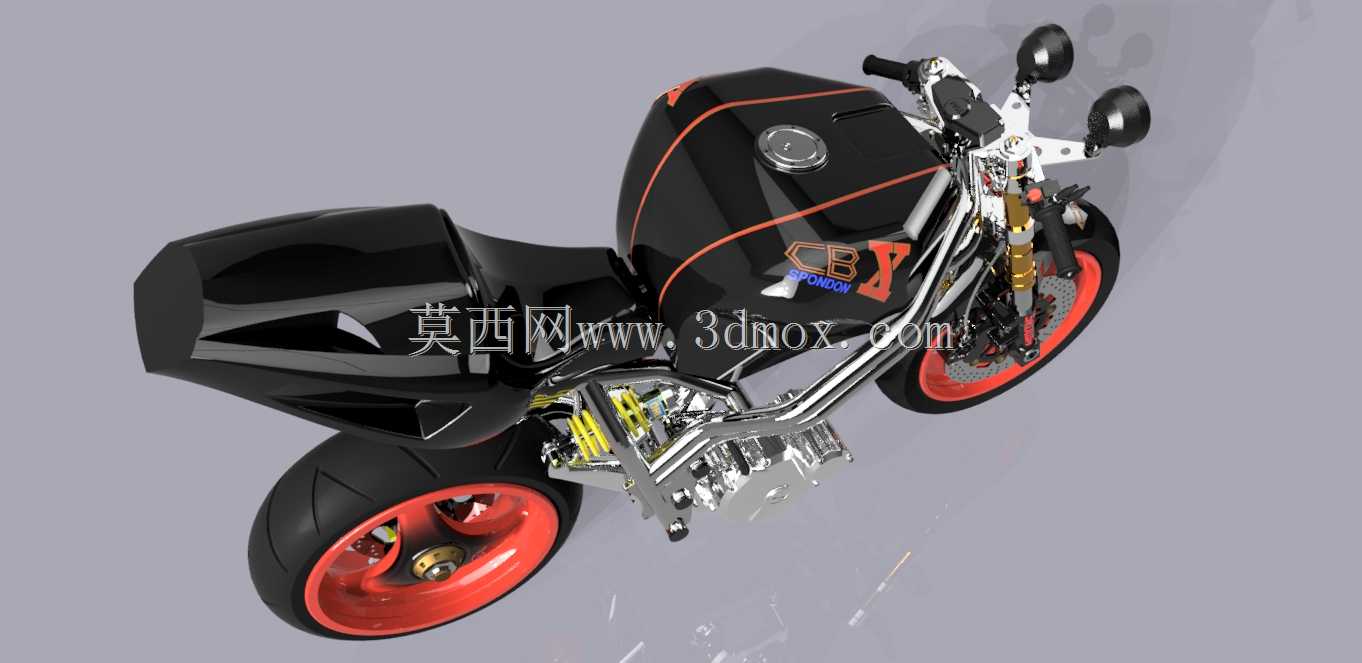

该结构为适配本田CBX系列车型开发的SPONDON风格改装车架，主要应用于复古机车改装、定制摩托车打造、赛道性能升级等场景，是承载摩托车全部动力总成、行走机构与驾乘人员的核心承载部件，直接决定整车的操控极限、骑行姿态与外观风格。在实际使用场景中，这类改装车架多用于替换原厂偏重舒适设定的钢制车架，满足定制车玩家对轻量化、刚性表现以及独特外观的需求，既可以用于街道骑行的复古风格改装，也可经过微调后用于直线加速赛、场地绕桩赛等业余摩托赛事的车辆搭建。从功能特性来看，该车架采用一体化环抱式结构设计，将发动机安装位整合于车架主环内部，通过多组高精度安装点位固定动力总成，让发动机成为车架受力结构的一部分，大幅提升整体抗扭刚性；后段集成了中置单减震的安装支座，匹配多连杆减震结构可优化后轮滤震表现，兼顾弯道支撑性与颠簸路面的行驶质感；车架前部预留了标准转向立管安装位，可适配不同规格的前叉总成，尾部的副车架结构可直接安装定制坐垫、尾部驼峰以及后牌照架组件，无需额外焊接改造。设计思路上，团队参考了经典SPONDON车架的管状结构逻辑，采用变径铬钼钢管材弯折焊接成型，主受力环采用大直径厚壁管材承受动力输出与路面冲击的复合载荷，副车架与安装支耳采用小直径薄壁管材降低非簧载之外的冗余重量，所有管材衔接处均采用弧形过渡焊接设计，避免应力集中导致的车架开裂问题；整体结构严格遵循原车的人机工程设定，转向舵角、脚踏安装位、坐垫高度的边界尺寸与原厂车型保持一致，确保改装后骑行三角不会发生突兀改变，同时预留了足够的发动机周边间隙，可兼容不同排气、冷却系统的改装方案，不会出现部件干涉问题。安装边界方面，车架主环宽度适配直列多缸发动机的安装尺寸，发动机吊耳位置与原厂CBX机型的安装孔位完全对应，可实现无损换装；后减震安装位的孔距与轴径匹配常见的改装中置减震规格，后平叉安装轴的同轴度公差控制在极小范围内，避免后轮出现偏摆问题；车架整体外廓尺寸控制在原厂车壳的覆盖范围内，可直接适配原厂外观覆盖件，也可根据改装需求更换定制外壳，所有外露的管材表面均做了抛光处理，既可以直接裸露呈现金属机械质感，也可根据喜好做喷涂、电镀等表面处理。
