人电混合动力三轮车底盘车架结构设计

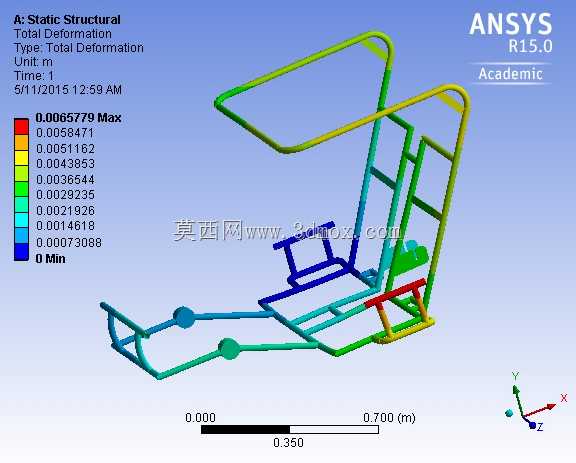

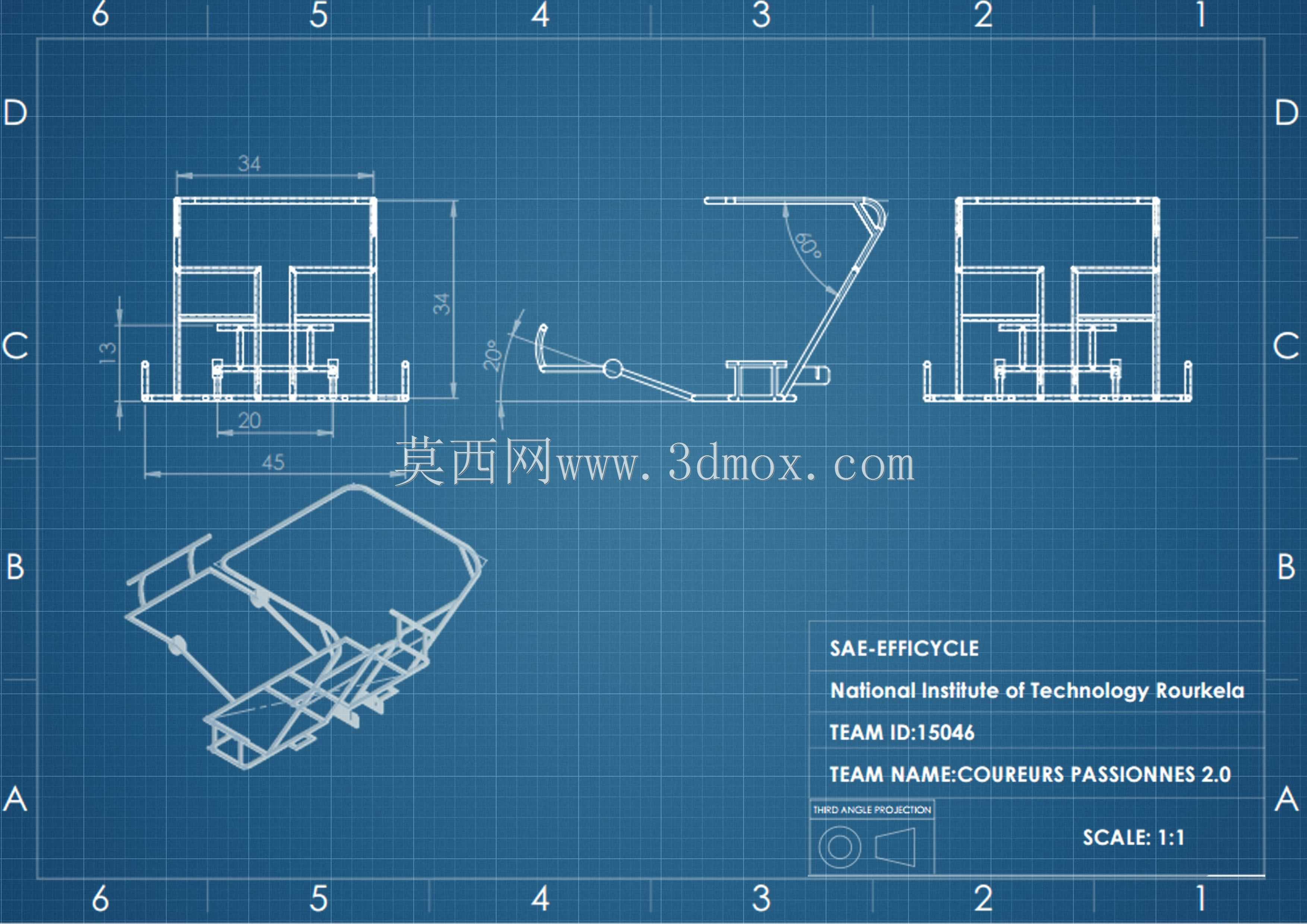

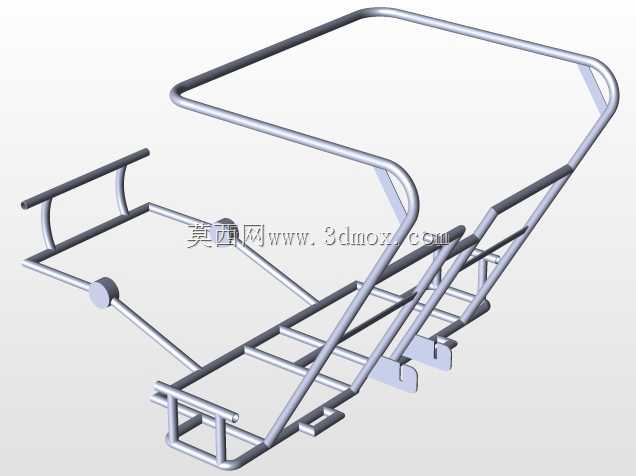

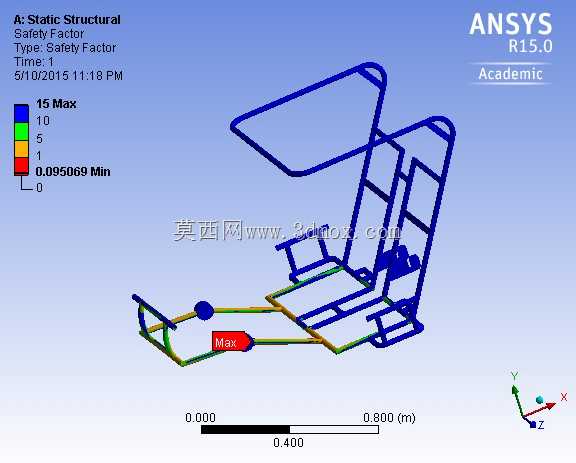

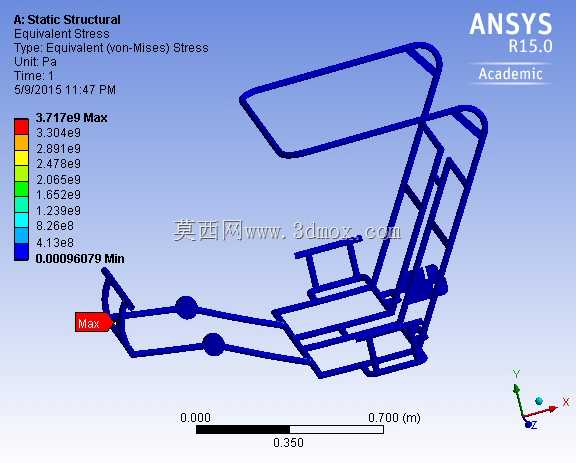

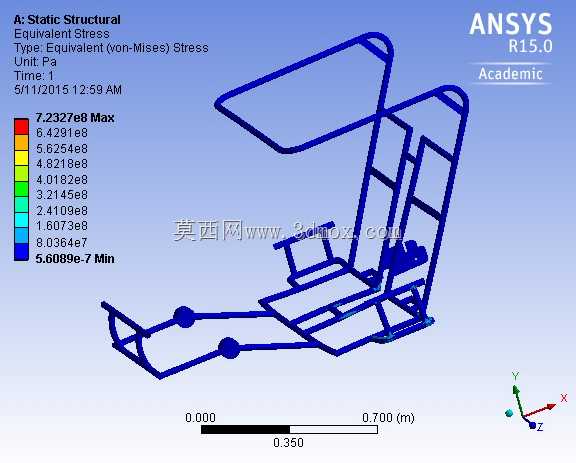

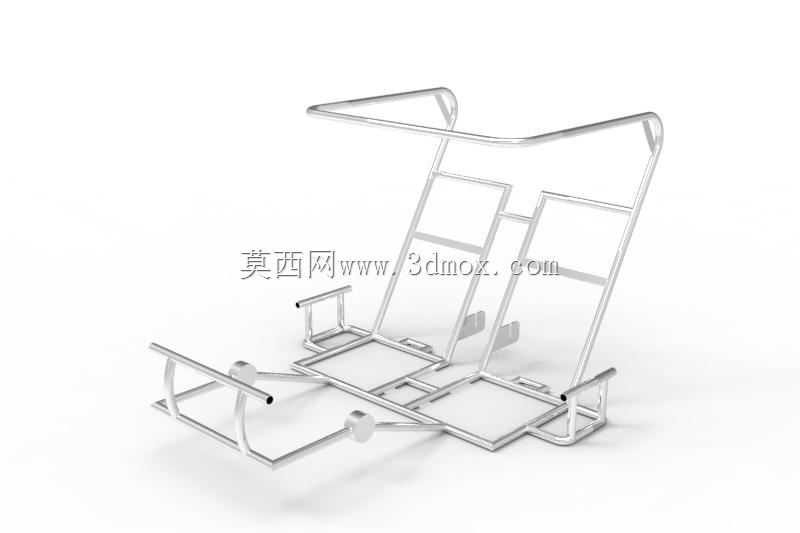

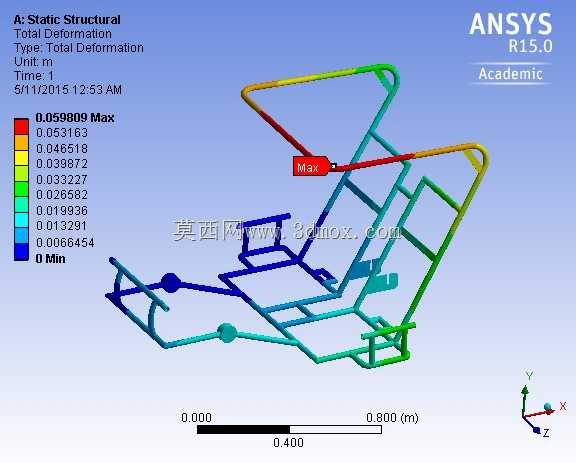

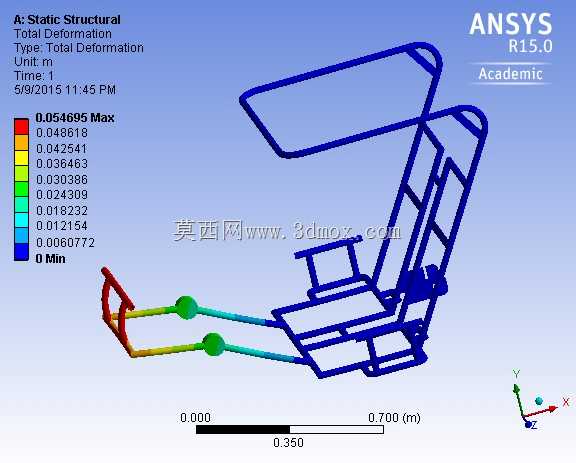

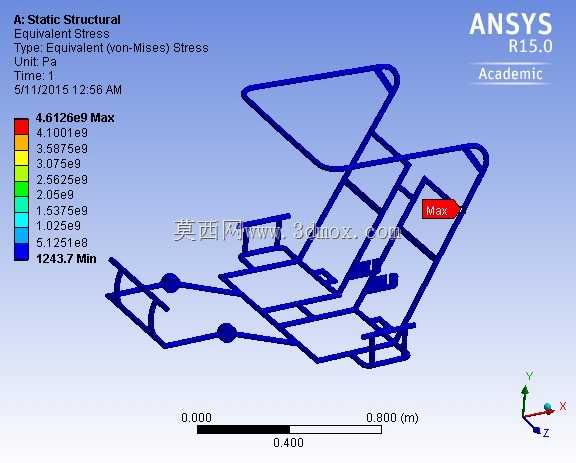

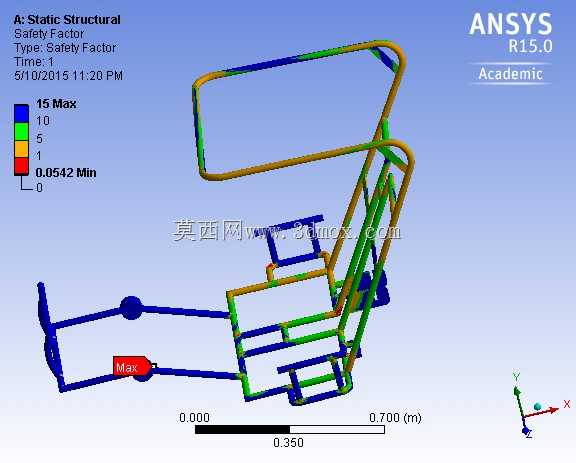

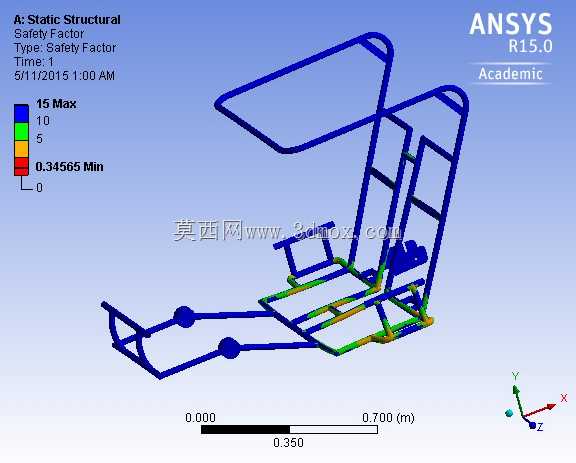

该款人电混合动力三轮车底盘车架，主要面向短途便民出行、社区末端配送、休闲代步等多元应用场景，可适配单人骑行、少量载物的日常使用需求，兼顾人力骑行的轻便性与电力辅助的省力特性，能够在城市非机动车道、社区内部道路、乡村窄路等多种路况下稳定通行，解决短距离出行中纯人力骑行负载能力弱、纯电动车自重过大的痛点。作为三轮车的核心承载基体，该车架承担着连接行走轮组、动力模块、驾乘座椅、储物载物空间的核心作用，需要同时承受驾乘人员重量、电池组负载、行驶过程中的路面冲击载荷，以及转向、制动过程中产生的交变应力，因此结构设计阶段重点考量了整体刚度与疲劳强度的平衡，避免长期使用中出现焊缝开裂、框架变形的问题。设计过程中采用管材弯折拼接的框架式结构，通过不同管径管材的排布优化受力传递路径，前部结构适配转向机构与前轮的安装空间，预留出转向把立、前叉的装配定位点位，保证转向动作的顺畅无干涉；中部框架区域预留电池组、电控模块的安装舱位，同时匹配驾乘人员的踩踏发力姿态，设置合理的脚踏安装位置，兼顾人力骑行时的发力角度合理性；后部框架延伸出后轮安装位与载物拓展空间，可根据使用需求加装储物筐、后座垫等附属部件，双后轮的安装点位对称度控制严格，保证行驶过程中不会出现跑偏、轮胎偏磨的问题。整体框架的外形尺寸控制在适配非机动车通行的宽度范围内，整车宽度不超过常规非机动车道的通行限宽，长度满足单人驾乘加少量载物的空间需求，安装边界充分考虑各附属部件的装配公差，所有焊接点位都做了应力分散处理，通过结构仿真验证不同载荷工况下的安全系数，针对路面颠簸带来的冲击载荷，在关键受力节点做了管材局部加强，既避免整体过重增加骑行负担，又保证结构强度满足日常使用的负载要求，框架的管材排布还兼顾了后期管线布设的空间，电力线路、刹车管线都可沿管材内侧隐蔽布设，避免外露管线出现剐蹭损坏的问题，整体结构在保证承载性能的前提下尽可能简化加工工艺，降低生产制造的难度与成本，适合小批量定制生产与改装适配。
