汽车齿轮齿条式转向传动结构设计

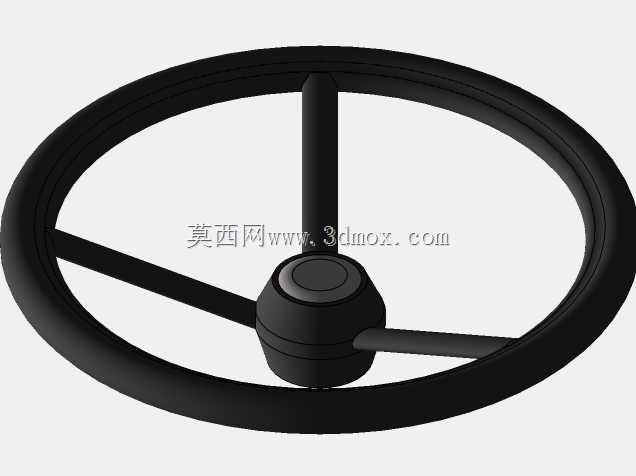

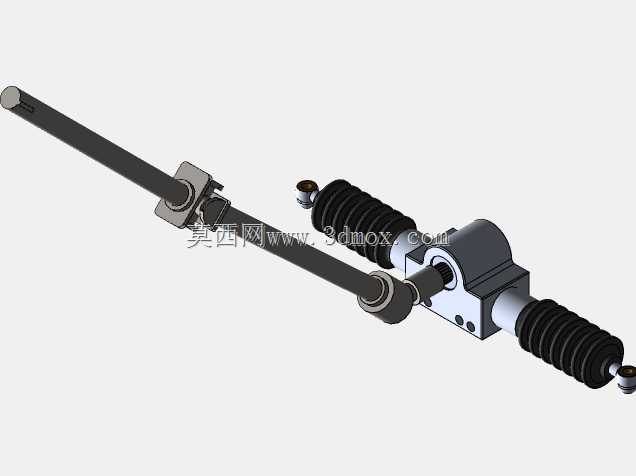

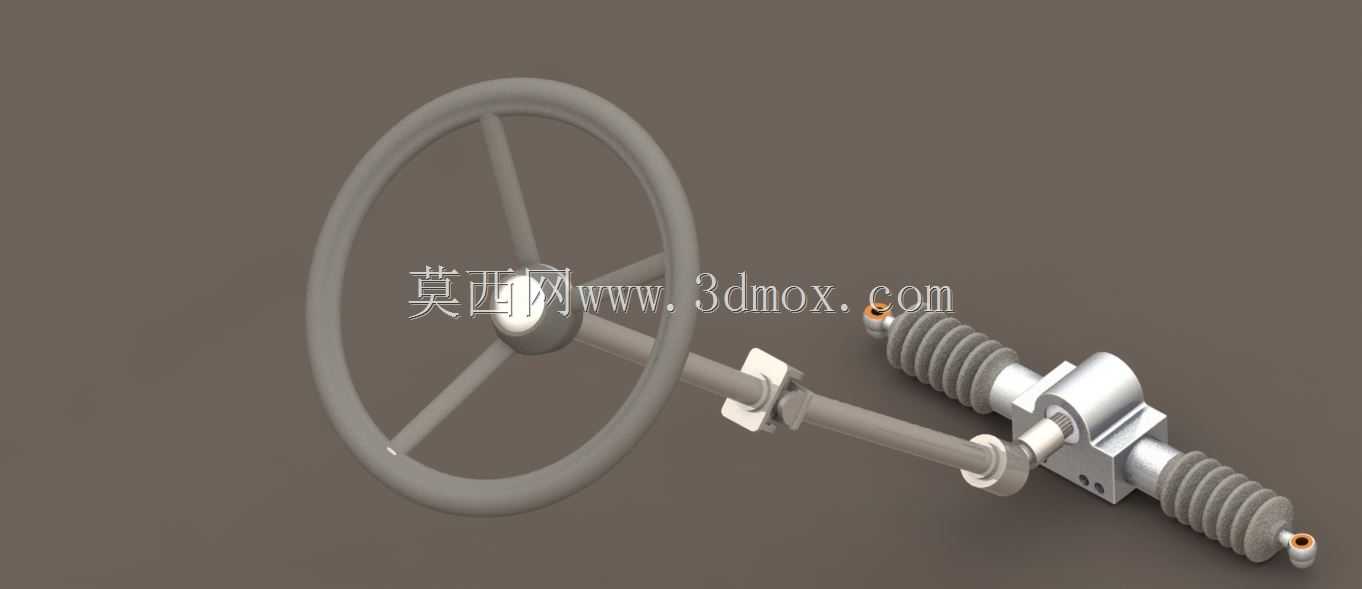

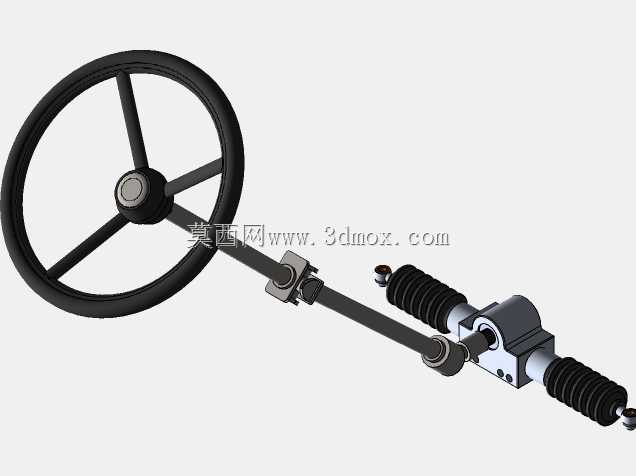

该结构为乘用车辆配套的齿轮齿条式转向传动总成，是整车转向系统的核心执行部件，主要应用于前置前驱家用轿车、小型SUV等车型的前桥转向模块，承担将驾驶员转向操作力矩转化为车轮偏转动作的核心功能，直接决定车辆转向的操控精准度、路感反馈清晰度与行驶安全性能。整套结构由转向操纵轮、转向输入轴、齿轮齿条啮合副、防尘防护套、转向输出接头几部分构成，转向操纵轮采用三辐式环形结构设计，轮圈截面做了贴合手部握持的圆弧过渡，中心位置预留安全气囊安装位与转向轴连接花键槽，输入轴与小齿轮采用一体式锻造结构，通过两个深沟球轴承支撑在壳体内部，保证传动过程的同轴度与转动顺滑性。齿条采用圆柱形直齿结构，与小齿轮呈90度空间交错啮合，啮合位置设置有可调式压块结构，可通过调整压块预紧力消除齿轮齿条啮合间隙，避免转向过程出现虚位旷量，齿条两端通过球头销结构连接转向横拉杆，可直接将齿条的直线往复运动转化为转向节的摆动动作，带动车轮完成转向偏转。设计过程中充分考虑整车安装边界，整套总成采用横向布置在前副车架上方的安装形式，壳体上设置三个带橡胶衬套的安装固定点，可有效过滤路面传递到转向系统的颠簸振动，避免方向盘出现打手问题；齿条两端的波纹防尘套采用耐油橡胶材质，可完全包裹齿条外露运动段，阻挡泥水、沙尘进入啮合副内部，延长传动部件的使用寿命。转向输入轴与驾驶舱方向盘连接位置设置有万向节结构，可适配不同车型驾驶舱的布置角度，避免转向轴与周边踏板、仪表梁部件出现运动干涉；齿轮齿条传动比设定为恒定值，转向总圈数控制在三圈左右，既可以保证低速挪车时转向足够轻便，也能保证高速行驶时转向不会过于灵敏，提升车辆高速行驶稳定性。整套结构的运动逻辑清晰，当驾驶员转动方向盘时，力矩通过转向轴传递到小齿轮，小齿轮转动带动啮合的齿条做左右直线移动，齿条两端带动横拉杆推拉转向节，最终实现车轮的左右偏转，相比传统循环球式转向结构，该结构传动效率更高、结构更紧凑、重量更轻，非常适合前置前驱车型的前舱布置需求，同时零部件数量更少，后期维护成本更低，转向响应速度更快，能够给驾驶员提供更直接的路感反馈。
