汽车双叉臂独立悬架控制臂结构设计

双叉臂悬架作为乘用车辆与高性能运动车型底盘系统中的核心导向承载部件，广泛应用在追求操控稳定性的家用轿车、性能跑车以及专业越野车型的前悬结构中，部分高端车型的后悬也会采用该结构形式，承担着连接车轮转向节与车身副车架、传递多维载荷、约束车轮运动轨迹的核心作用。该部件在实际装车场景中，需要配合螺旋弹簧、减震器、转向拉杆共同工作，在车辆经过起伏路面、过弯侧倾、紧急制动时，通过上下摆臂的铰接运动，精准控制车轮的外倾角、前束角变化，让轮胎胎面尽可能保持与路面的贴合接触，既能够过滤路面传递的细碎震动，提升驾乘的舒适感受，也能在激烈驾驶工况下提供充足的侧向支撑，减少车身侧倾幅度，提升车辆的操控极限与行驶安全性。

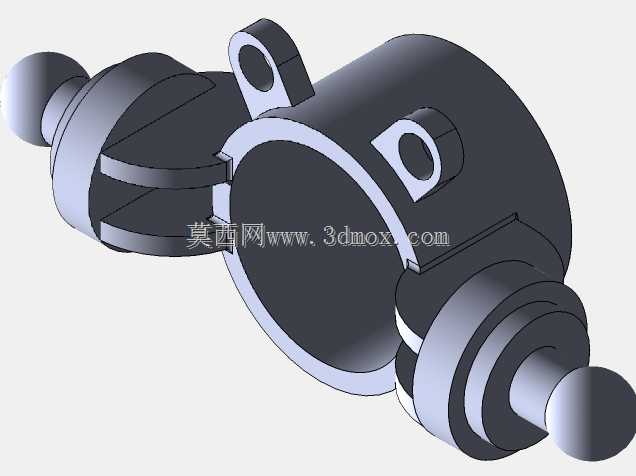

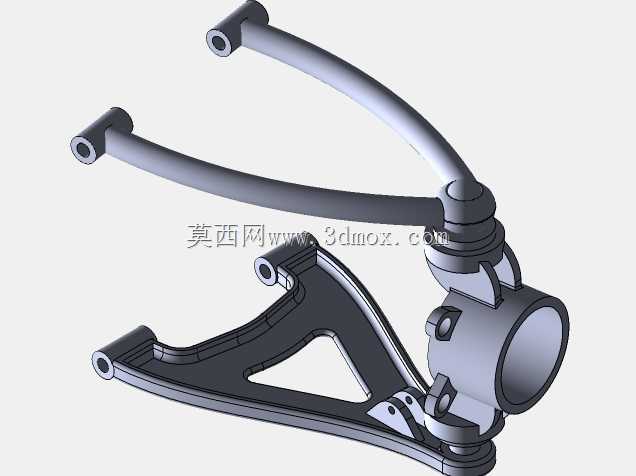

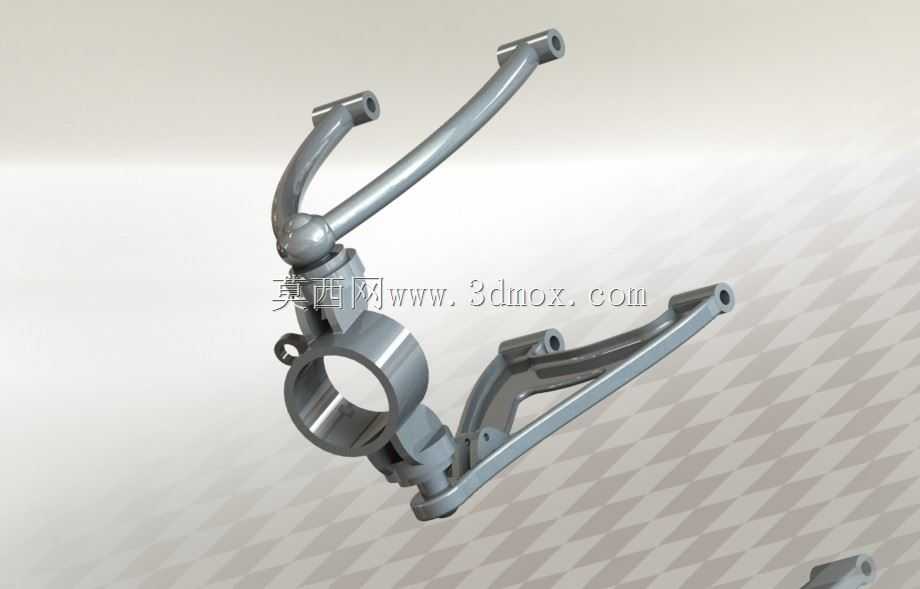

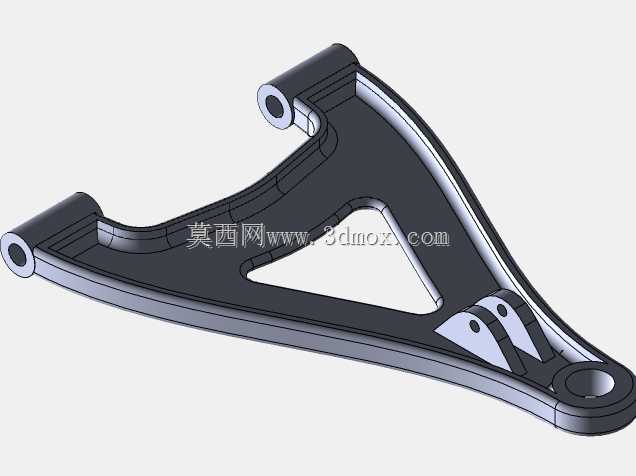

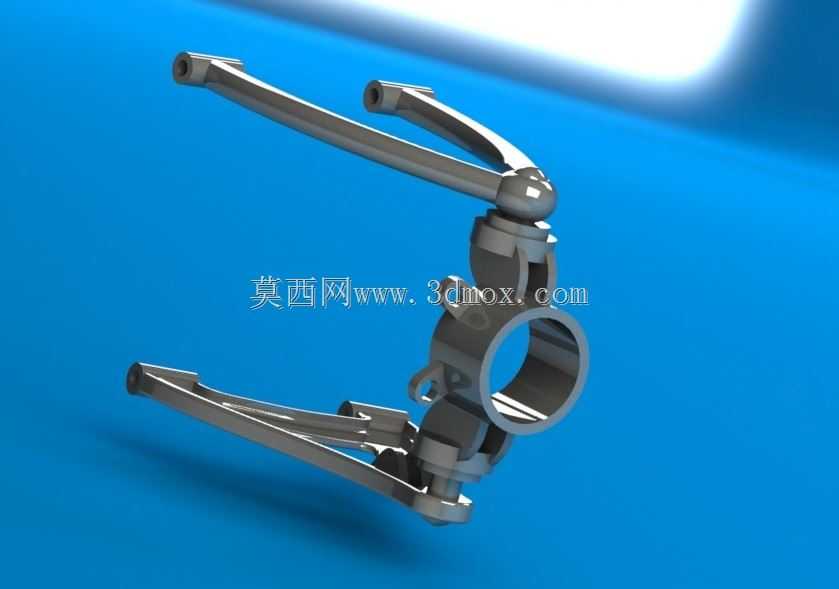

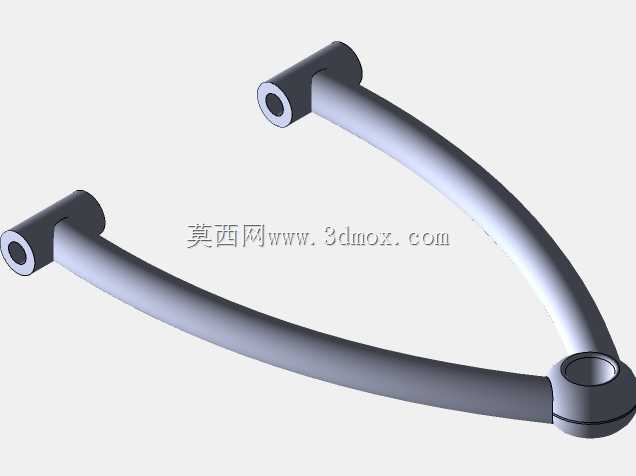

从设计思路来看，该双叉臂结构采用上下不等长的A字型摆臂布局，上摆臂长度略短于下摆臂，在车轮上下跳动过程中，可主动让车轮产生适配的负外倾变化，抵消过弯时车身侧倾带来的轮胎接地面积损失；摆臂与转向节连接的球铰结构采用一体化集成设计，减少了多余的连接部件，既降低了整体结构重量，也减少了铰接点的松旷间隙，提升了转向响应的精准度。摆臂主体采用变截面的加强筋结构设计，在保证整体结构强度的前提下，尽可能削减非承载区域的材料厚度，实现轻量化与刚性的平衡，摆臂上预留的多个铰接安装孔位，分别对应副车架连接点、减震器下固定点、稳定杆连杆连接点，孔位的同轴度与位置度公差严格控制在装配要求范围内，避免装车后出现运动干涉、异常磨损的问题。

从安装边界来看，该结构的整体轮廓适配常规中型乘用车的前舱布局尺寸，上摆臂的两个车身连接点间距、下摆臂的铰接点跨度都经过运动学仿真校核，在车轮全行程跳动、最大转向角度范围内，不会与周边的刹车管路、轮罩内衬、驱动半轴发生运动干涉；摆臂与车身连接的衬套安装座采用环形加强结构，能够承受衬套传递的纵向、侧向冲击载荷，在急加速、紧急制动时减少摆臂的形变位移，保证车轮定位参数的稳定。整个部件的受力路径经过多轮拓扑优化，载荷从车轮端通过球铰传递到上下摆臂后，能够顺着摆臂的加强筋结构均匀分散到两个车身连接点，避免局部应力集中导致的结构疲劳断裂，满足整车全生命周期的耐久使用要求。
