点308螺栓承运人机加工零件三维设计

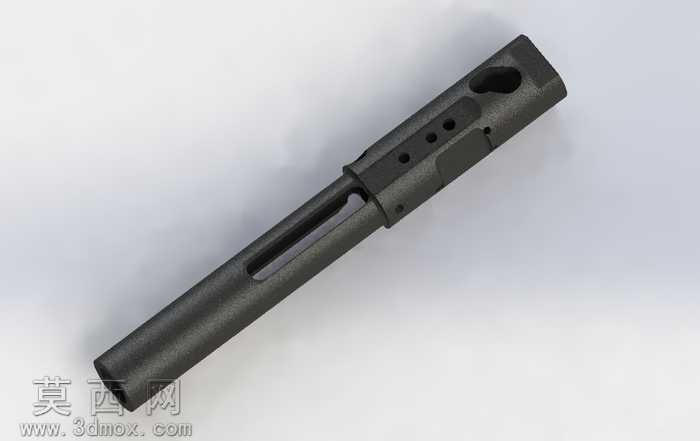

本作品为点308螺栓承运人零件的三维建模设计成果，建模过程严格遵循DPMS点308螺栓载体的精确尺寸要求，依托专业三维机械设计软件完成全参数化建模，确保每一处结构特征都与实际加工标准完全匹配。建模初期首先梳理零件的功能定位，该零件作为枪械组件中承担螺栓承载、导向功能的核心结构件，需要同时满足装配适配性、结构强度与动作可靠性的多重要求，因此建模全程以基准轴、基准面为定位核心，先构建主体长杆的基础回转特征，再通过拉伸切除、异形孔向导、倒角、圆角等特征命令逐步加工出各部位结构。主体长杆部分采用等直径圆柱为基础，通过拉伸切除加工出贯穿式的长导向槽，该槽用于配合动作组件实现往复运动的导向限位，槽的两侧边缘做了微小圆角处理，避免应力集中同时减少动作摩擦；零件上部的承载段通过多步拉伸切除构建出阶梯式安装位，依次加工出定位销孔、减重孔、装配卡槽等特征，其中顶部的异形开孔为螺栓让位结构，侧面的多个径向小孔为定位与固定孔位，所有孔位的位置度、孔径公差都在建模时通过参数化约束严格控制，确保与配套零件的装配间隙符合设计要求。材质渲染阶段采用哑光黑色金属材质，模拟实际零件的磷化处理表面效果，调整材质的粗糙度、金属度参数还原金属零件的哑光磨砂质感，同时添加细微的表面纹理模拟机加工留下的均匀纹路，渲染时采用柔和的侧上方打光，清晰展现零件的轮廓层次与各结构的凹凸关系，让长槽、孔位、阶梯面等细节特征都能清晰呈现。设计过程中充分考虑零件的加工工艺性，所有内部转角都预留了合理的加工退刀空间，外露棱边都做了去毛刺倒角处理，既符合实际机械加工的工艺要求，也避免锐边带来的安全隐患；整体结构在保证承载强度的前提下，通过合理布置减重孔优化零件重量，兼顾了结构强度与轻量化需求，各特征之间的拓扑关系清晰，参数可编辑性强，可直接用于后续的工程图生成、数控加工编程或者装配模拟验证，完整还原了该承载零件的全部结构细节与设计要求。
