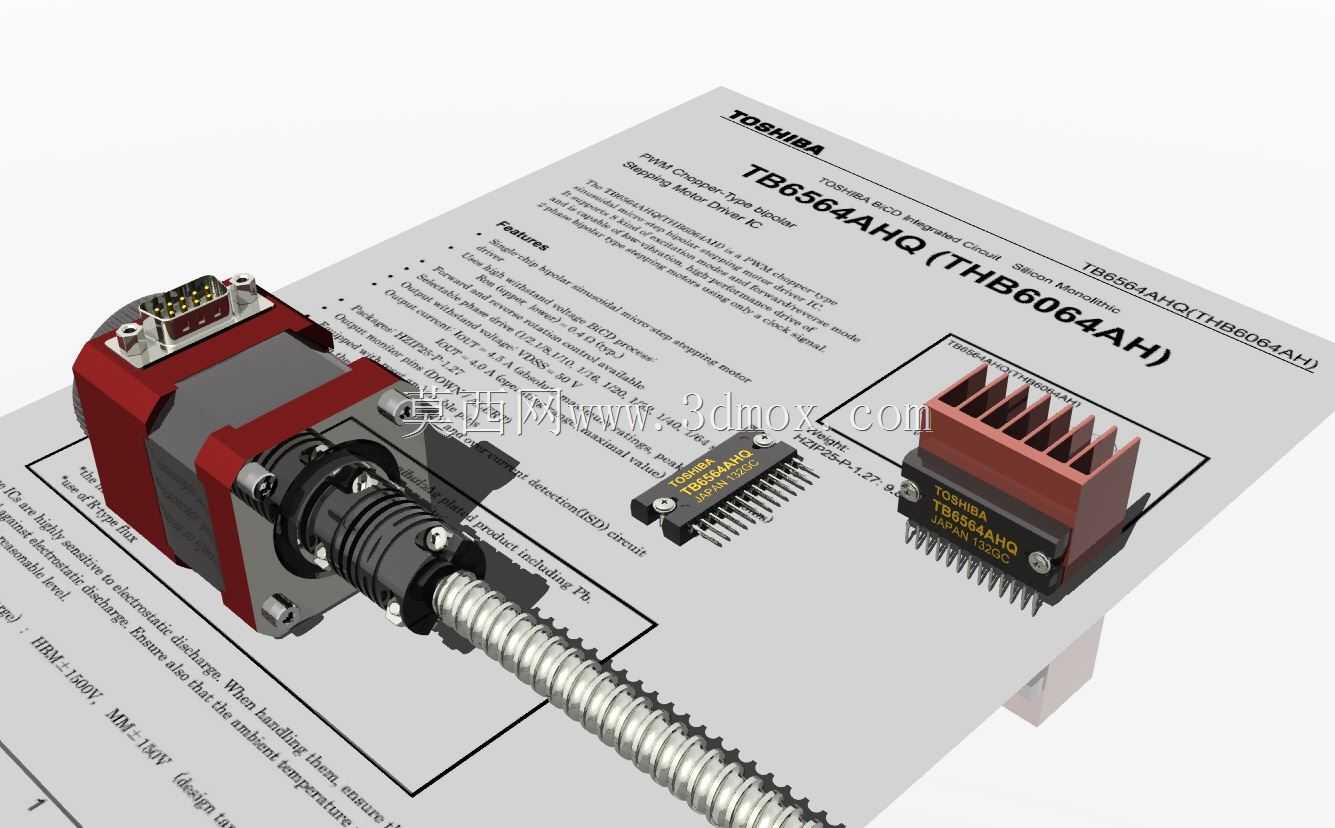

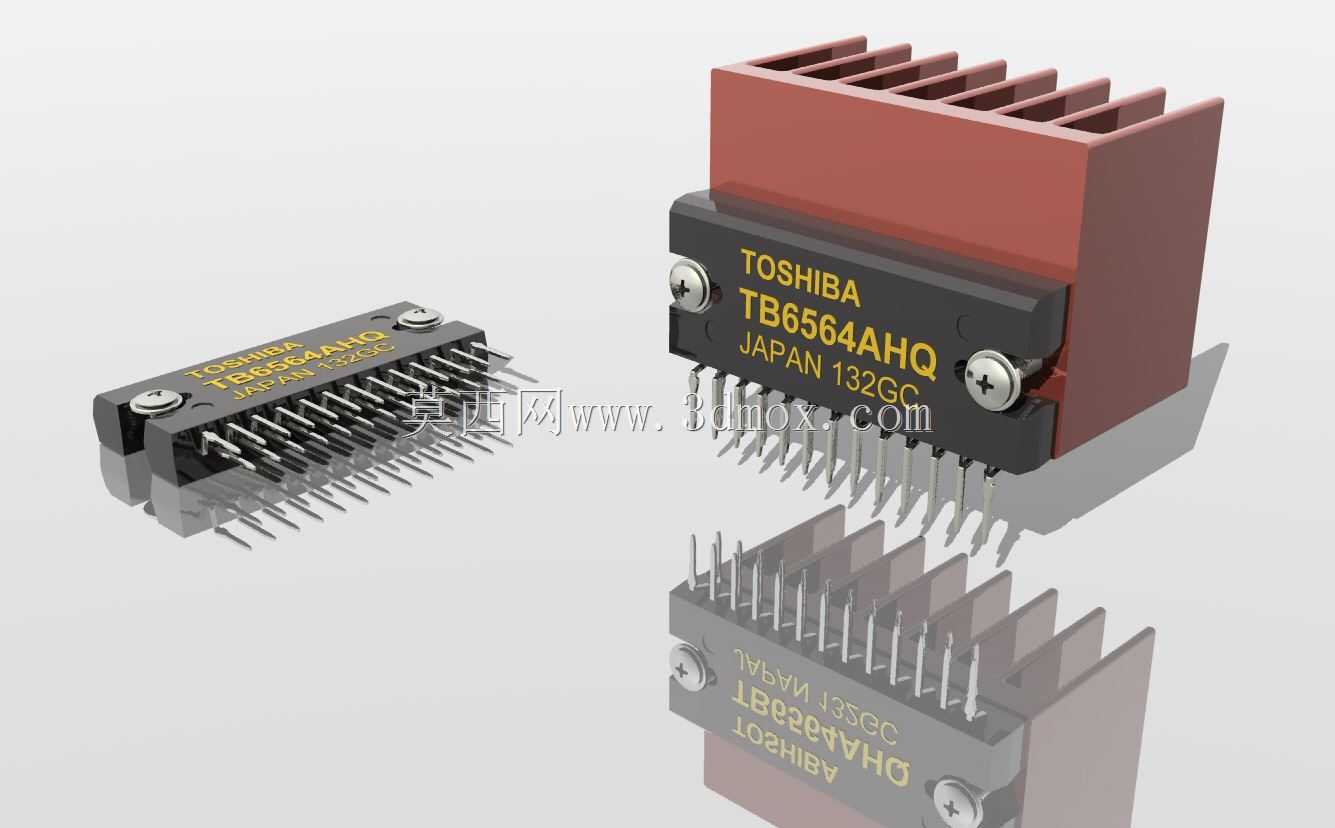

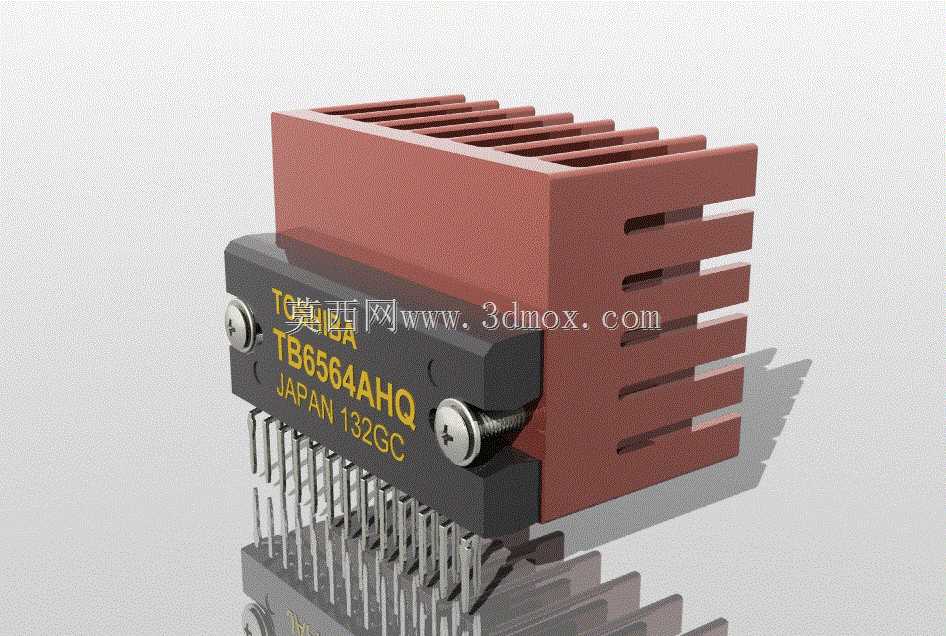

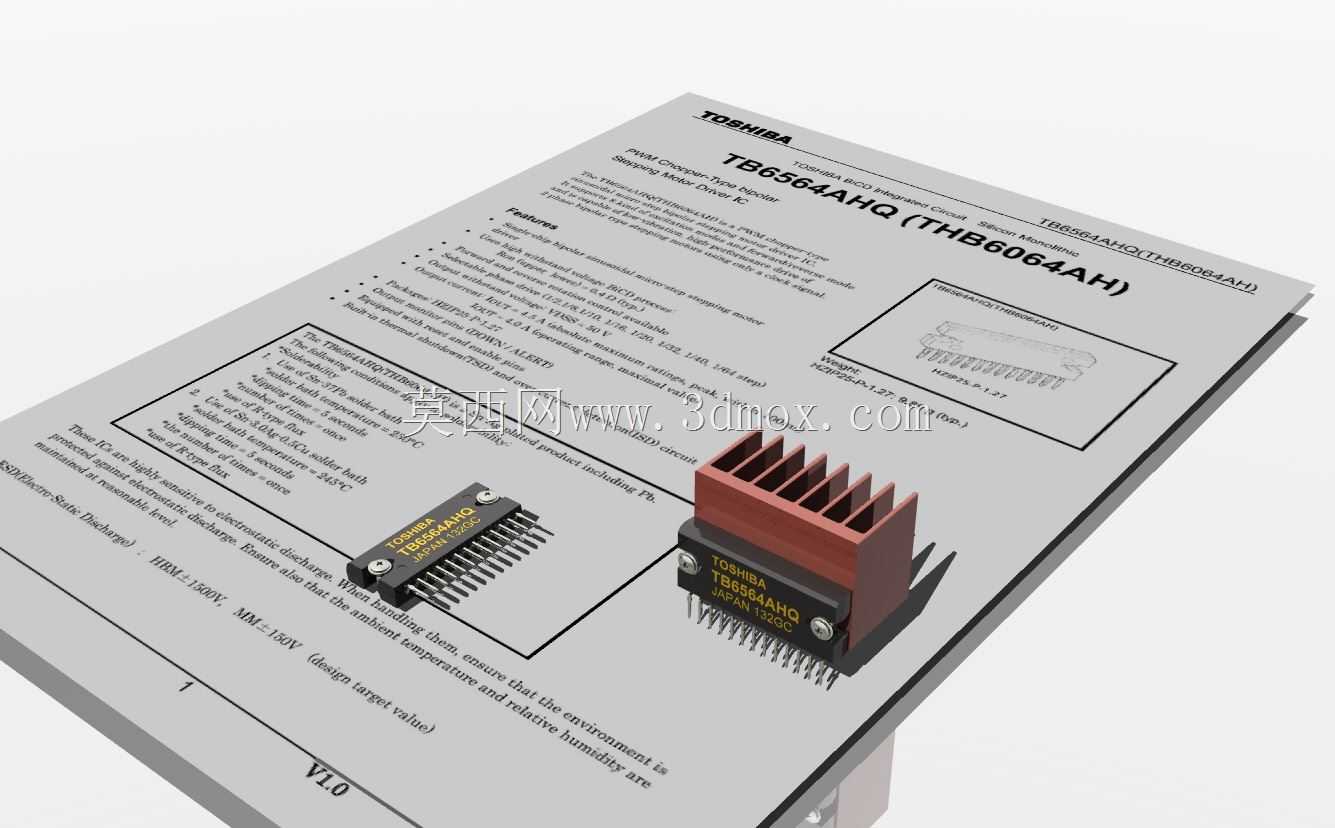

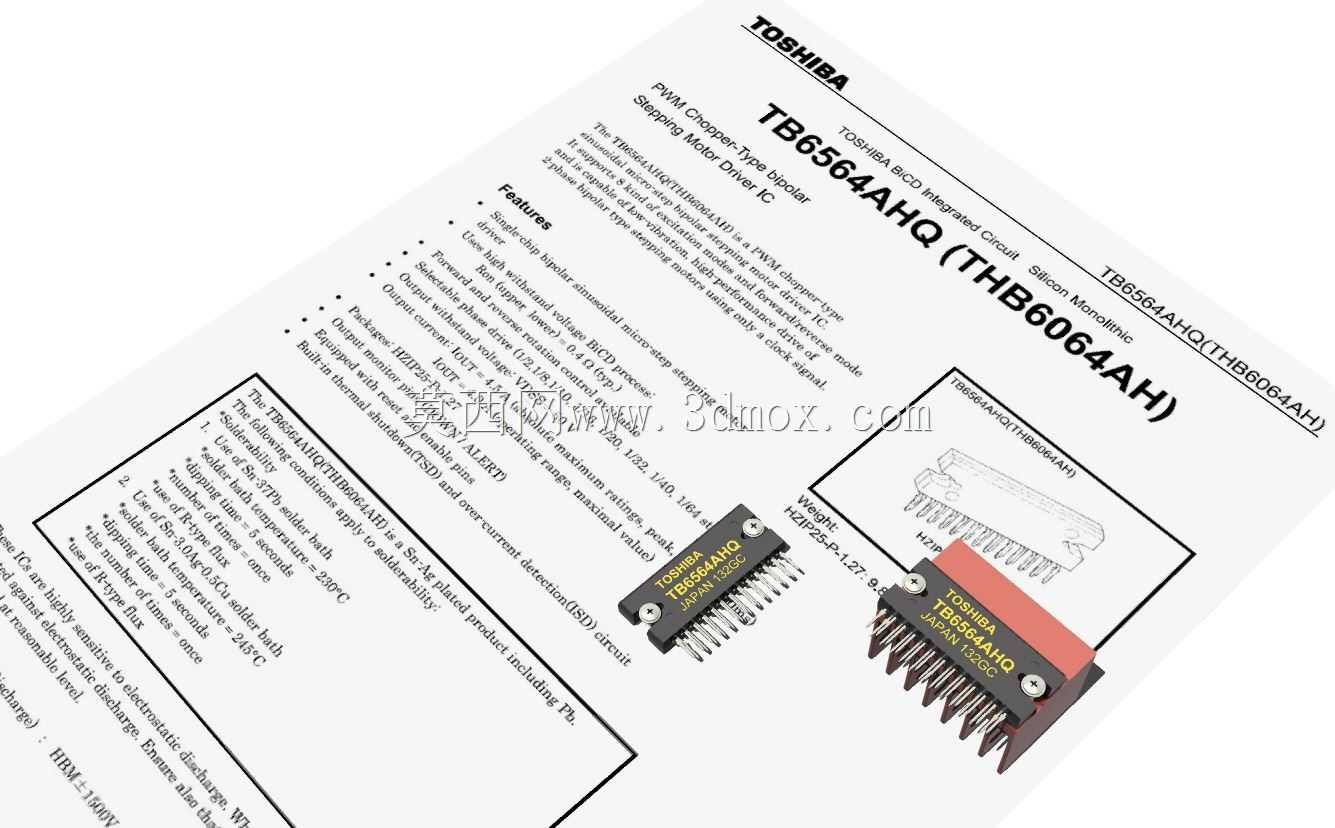

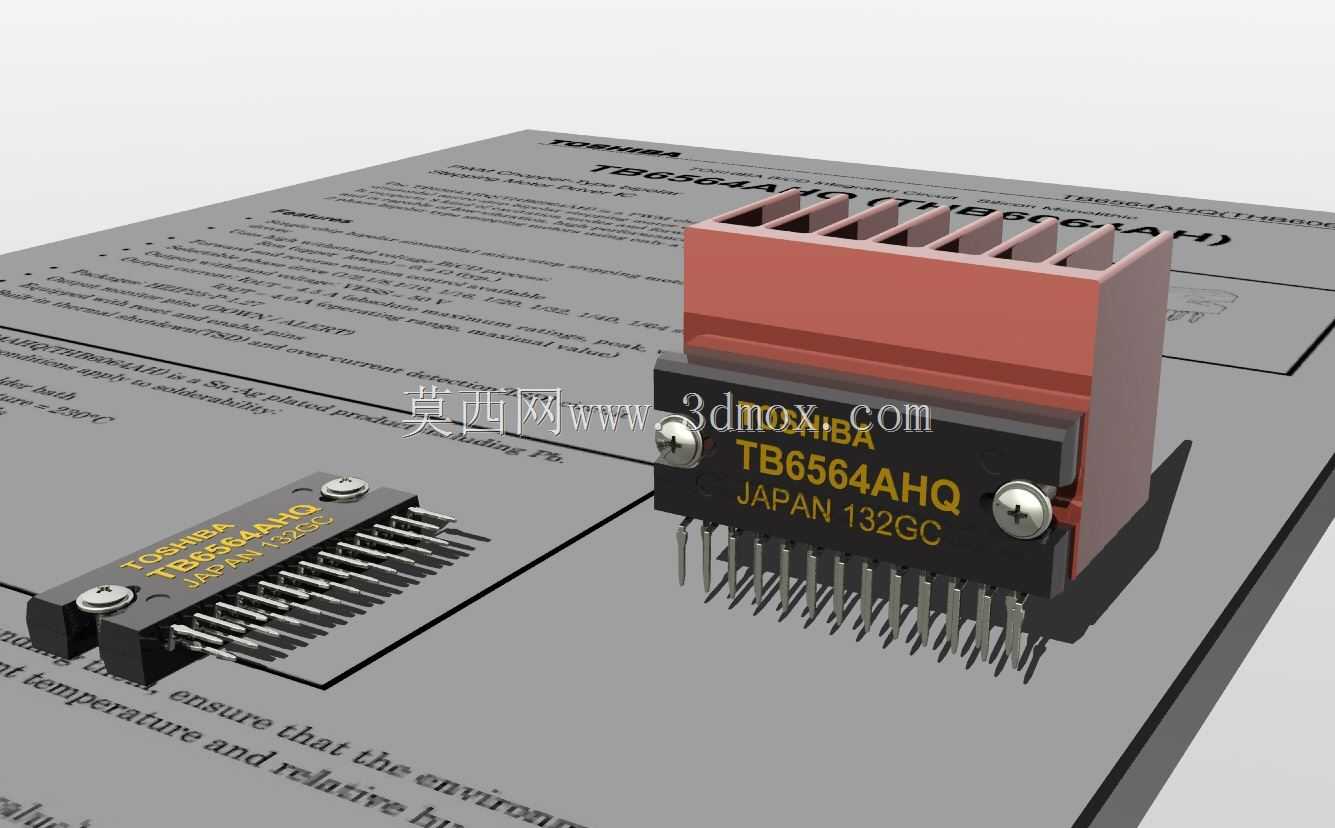

东芝TB6564AHQ步进电机驱动芯片带散热结构

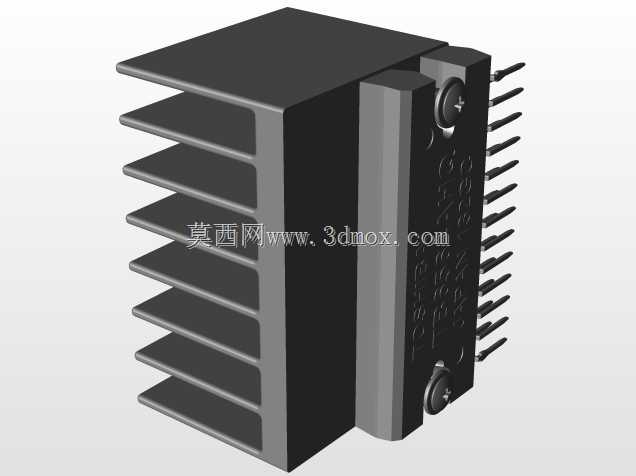

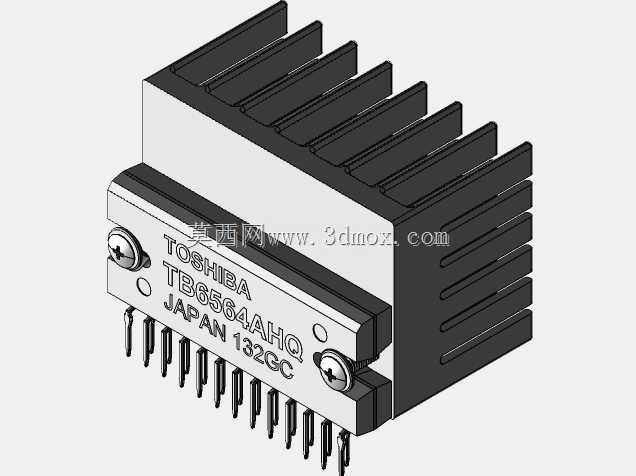

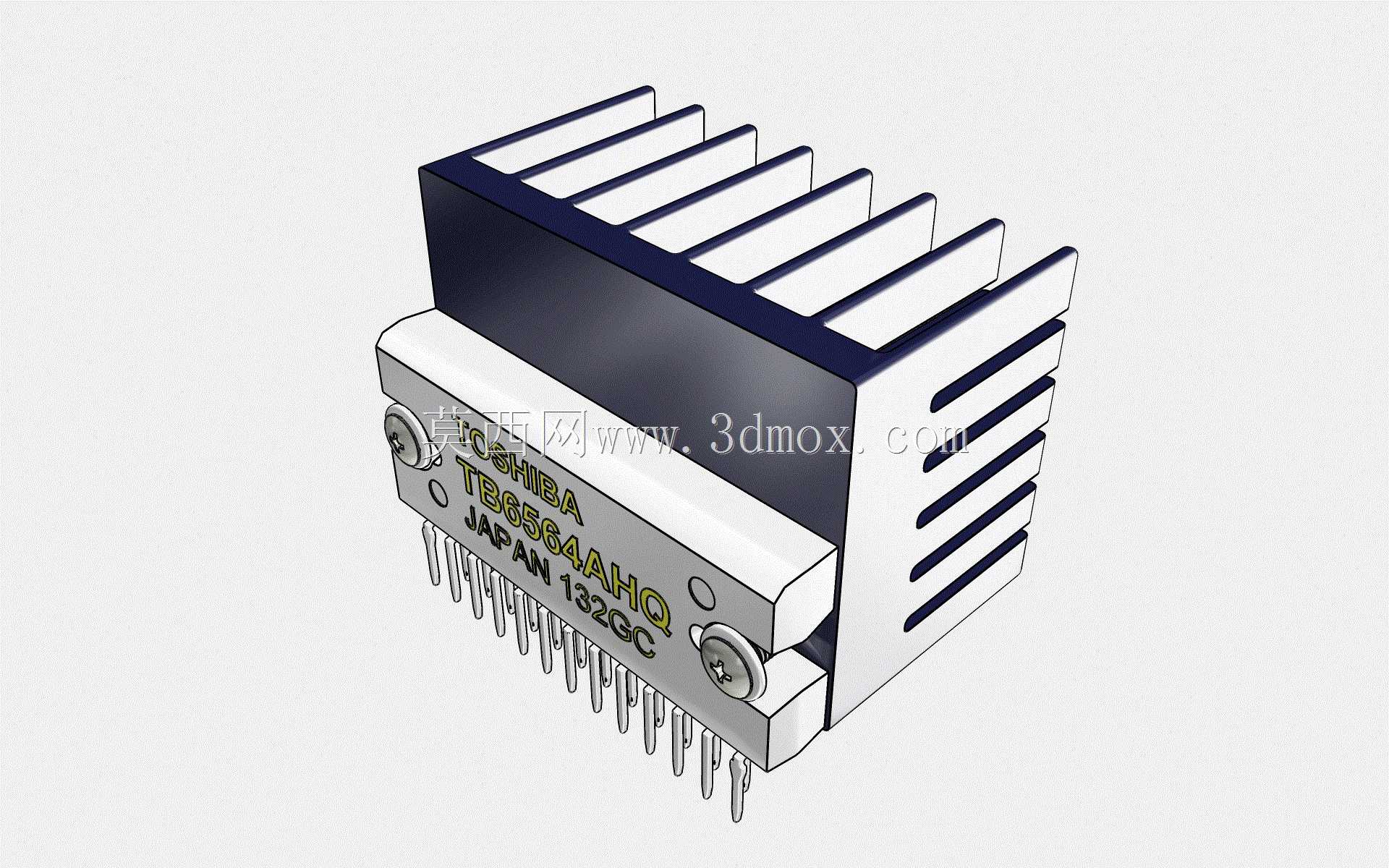

该款步进电机驱动IC是两相双极性正弦波步进驱动场景的核心控制元件，广泛适配小型自动化设备、桌面级数控装置、3D打印运动模组、小型雕刻机进给机构、智能安防云台传动系统等对步进电机控制精度、运行平稳度有明确要求的应用场景，承担步进电机绕组电流分配、旋转方向切换、细分步距控制、运行状态监测的核心功能，可直接驱动小功率两相步进电机完成精准的点位运动与连续轨迹运动，无需额外搭配复杂的功率放大电路，大幅简化运动控制端的硬件设计链路。产品采用高耐压BiCD工艺打造，导通阻抗典型值控制在0.4Ω水平，可有效降低大电流工况下的芯片自身发热损耗，支持正反向旋转控制逻辑，提供1/2、1/8、1/10、1/16、1/20、1/32、1/40、1/64步等多档细分驱动选项，可根据设备运行的精度需求、噪音控制要求灵活配置细分参数，最高耐压可达50V，持续输出电流可达4.0A，可满足绝大多数小型两相步进电机的驱动功率需求。芯片内置热关断、过电流检测电路，同时配备输出状态监视引脚、复位引脚与启用引脚，可实时向主控端反馈驱动回路的运行状态，在出现过流、过热异常时快速触发保护机制，避免芯片与后端电机出现不可逆损坏。设计层面采用HZIP25-P-1.27直插封装形式，引脚排布规整，既支持手工焊接打样，也适配波峰焊批量生产流程，配套的散热结构采用多鳍片式设计，通过螺丝与芯片本体紧密压合，接触面无多余间隙，可快速将芯片工作时产生的热量传导至散热鳍片，通过空气对流完成散热，保证芯片在长时间满负载运行工况下的结温处于安全区间，避免过热触发保护导致设备运行中断。安装边界上，该封装的引脚间距为1.27mm，整体安装占用的PCB板面空间紧凑，散热鳍片的高度经过合理优化，不会与周边排布的电容、接插件等元件产生空间干涉，可直接嵌入到各类紧凑型运动控制板卡的设计中，无需额外预留过大的安装避让空间，适配各类空间受限的控制板布局需求。
