多片湿式摩托车离合器总成结构设计

这款离合器总成主要应用于中小排量内燃机车的动力传动链路中，安装在发动机曲轴输出端与变速器输入轴之间的动力衔接位置，是动力传递路径上的核心控制部件，承担着动力接合、切断、过载保护的核心作用，直接决定车辆起步平顺性、换挡流畅度与传动系统可靠性。在实际使用场景中，当车辆处于起步状态时，离合器可以逐步接合传递动力，避免动力硬连接带来的传动冲击与发动机熄火问题；换挡过程中离合器暂时切断动力传输，让变速器齿轮副顺利完成转速匹配，避免打齿损伤；当传动系统承受瞬间过大扭矩时，摩擦片之间的可控打滑还能吸收冲击载荷，保护发动机与变速器内部的精密零件不受过载损坏。

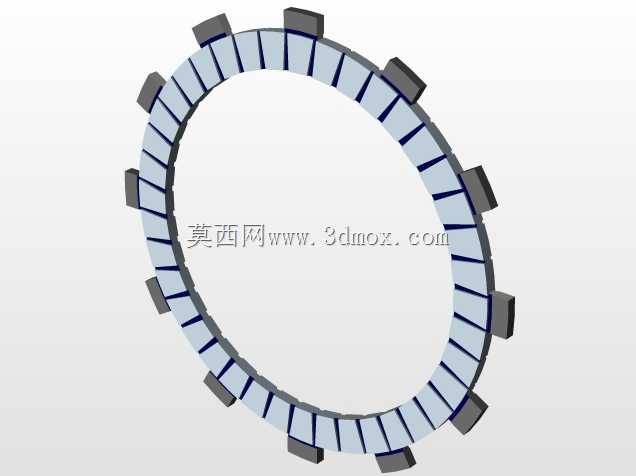

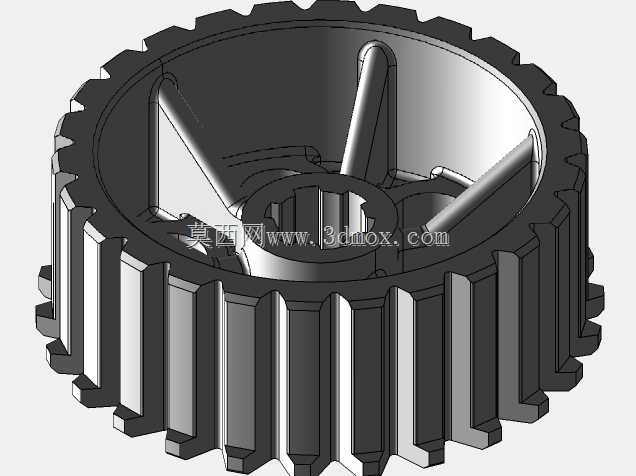

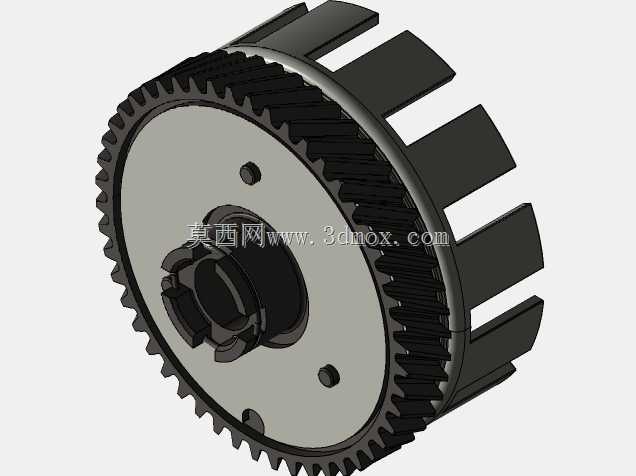

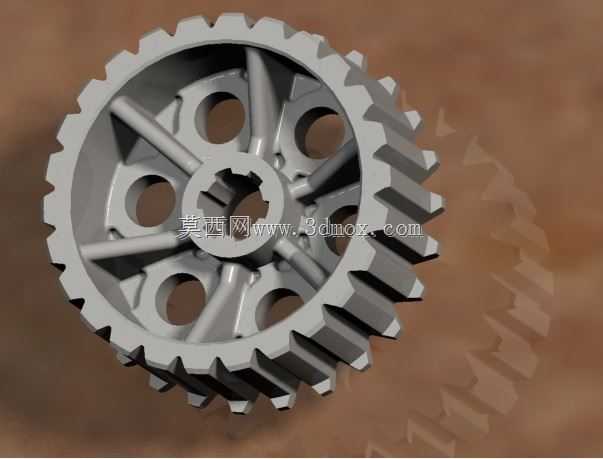

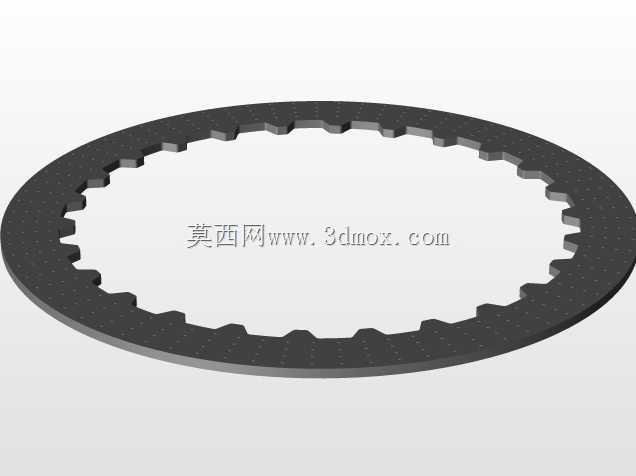

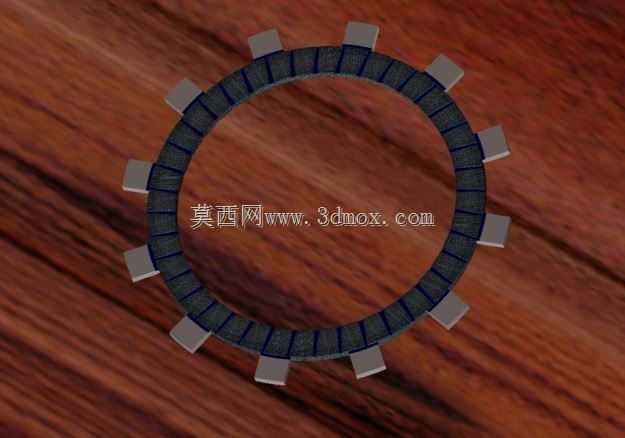

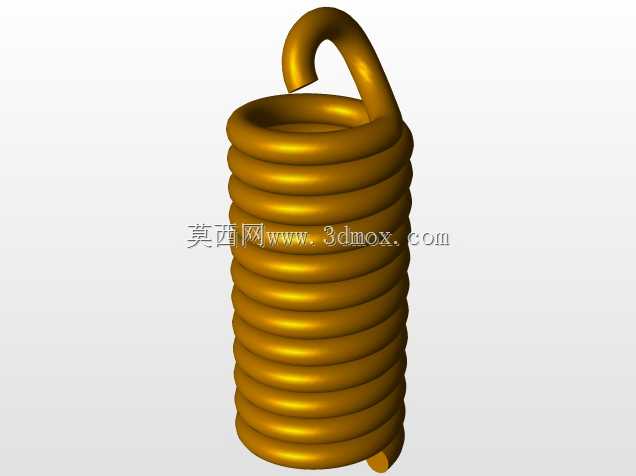

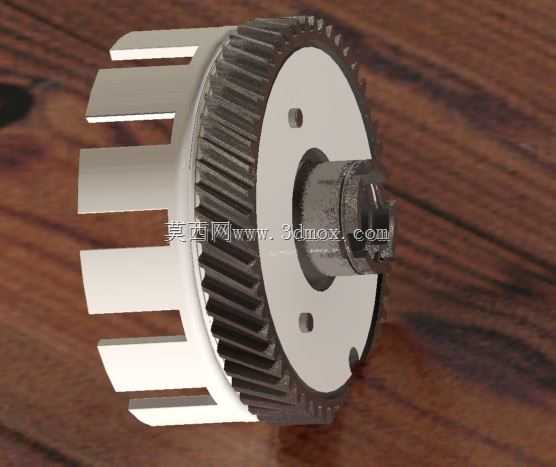

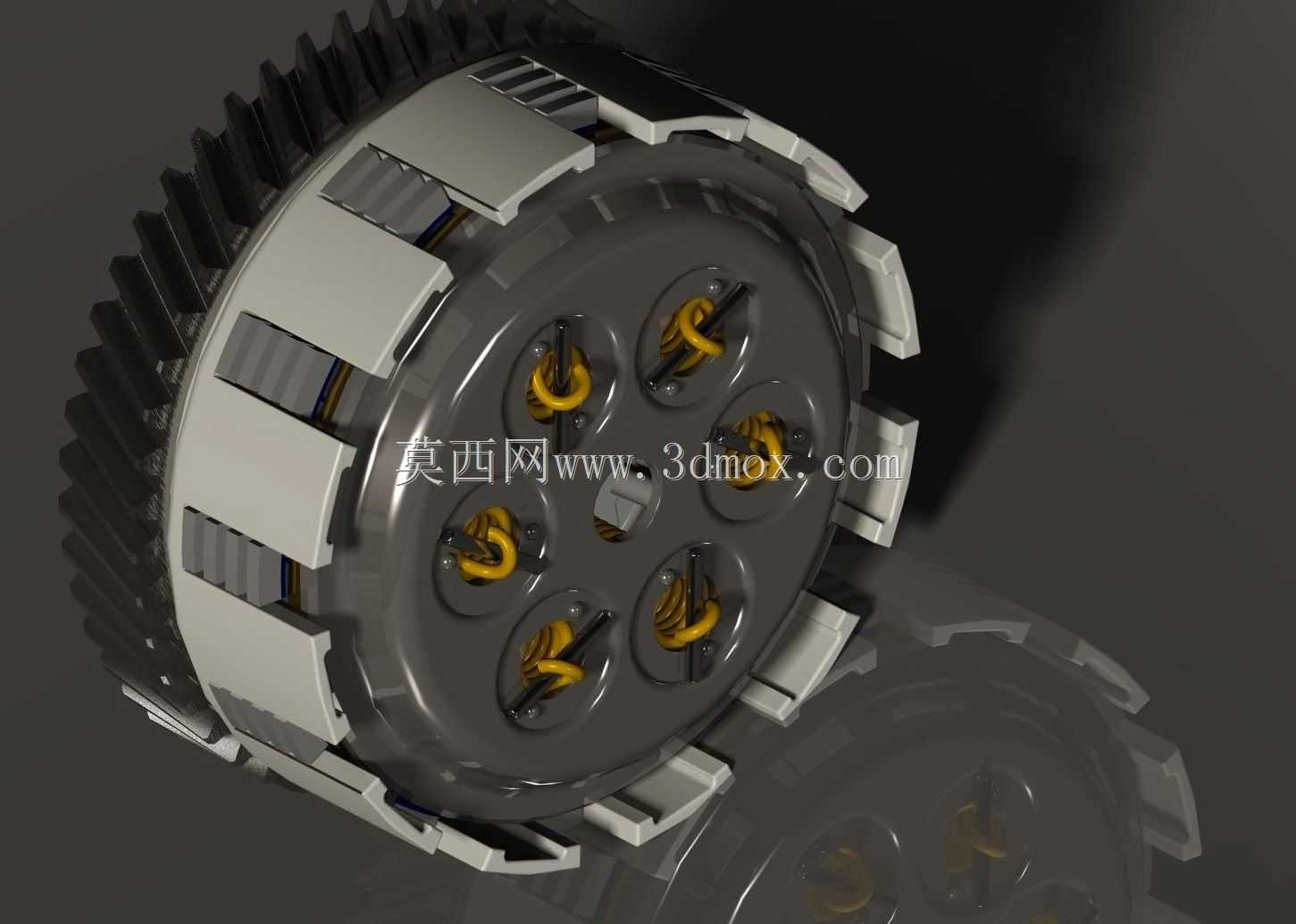

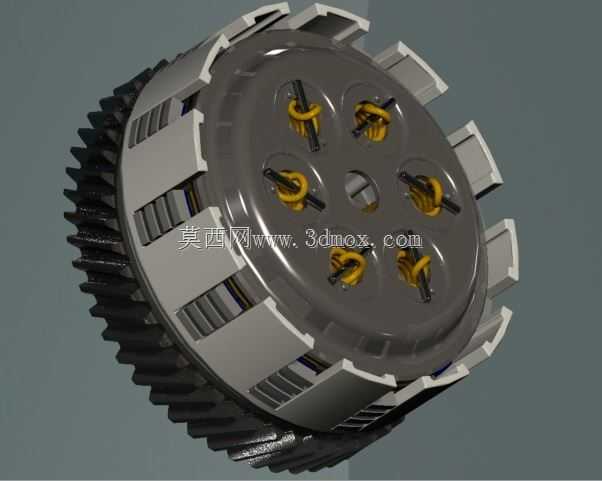

该离合器采用多片湿式结构设计，外围带散热齿的壳体作为主动件与发动机曲轴同步转动，内部的从动毂通过花键与变速器输入轴连接，多组交错叠放的钢质主动片与摩擦材质从动片布置在壳体与毂体之间，中心周向均匀布置的六组螺旋压簧持续提供轴向压紧力，在常态下将所有摩擦片组压紧，让主动件与从动件依靠摩擦力同步转动，实现动力的无滑转传递。当操控机构推动分离轴承压下分离推杆时，压簧被压缩，摩擦片组之间的压紧力消失，主动片与从动片之间产生间隙，动力传递路径被切断，即可完成换挡或停车操作。

设计过程中采用逆向工程思路完成全尺寸还原，通过游标卡尺对离合器壳体、从动毂、摩擦片、压簧等所有零件进行逐件测绘，还原各零件的配合公差与装配关系：壳体外围的轴向散热齿在转动时可以带动周围气流流动，带走摩擦片滑磨产生的热量，避免长时间半联动状态下摩擦材料过热烧蚀；摩擦片表面的油槽设计可以让润滑油均匀进入摩擦接触面，既降低摩擦片的磨损速率，也能提升滑磨过程的平顺性；压簧的刚度经过匹配设计，既保证额定扭矩传递时不会出现异常打滑，也能让分离操作的力度保持在合理区间，降低操控疲劳感。安装边界上，该离合器总成的轴向定位尺寸与径向配合公差完全适配对应车型的曲轴安装位与变速器输入轴花键规格，外围齿圈的径向尺寸不超出发动机侧盖的内部容纳空间，装配后不需要额外修改周边部件即可直接完成安装替换，摩擦片的有效摩擦半径经过核算，可以稳定传递对应排量发动机的最大输出扭矩，在全转速区间都不会出现动力传递打滑的问题，同时分离行程的设计匹配整车离合操控机构的行程范围，保证分离彻底、接合平顺，不会出现半联动区间过大或分离不彻底的问题。
