汽车转向系统万向联轴器传动演示结构

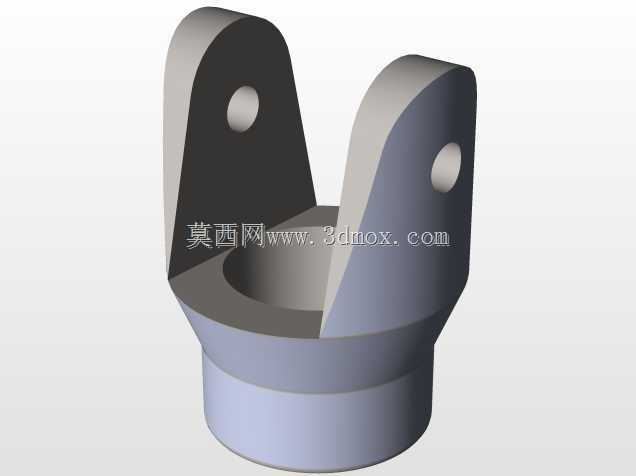

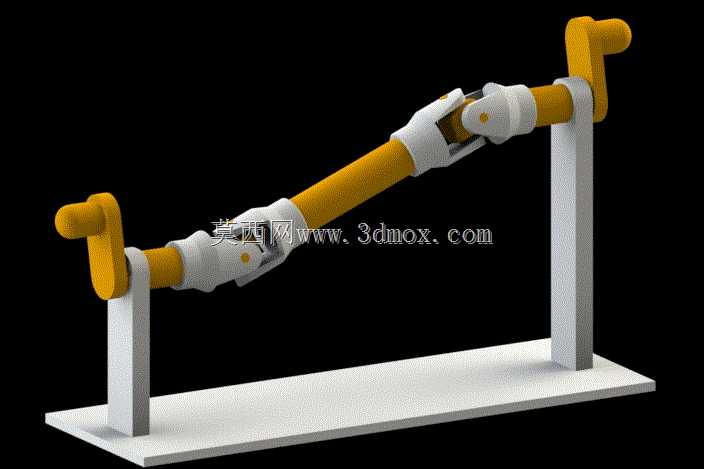

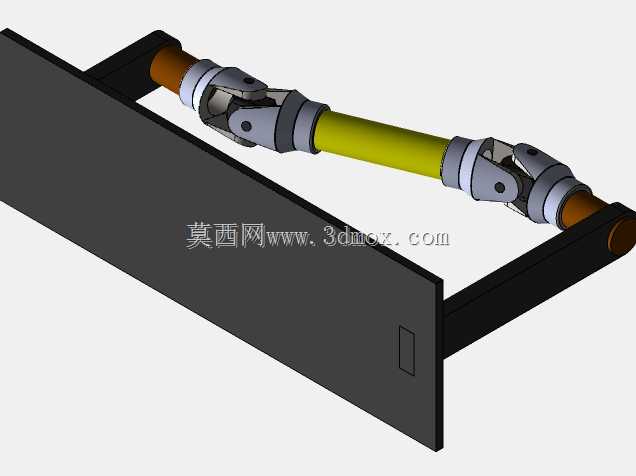

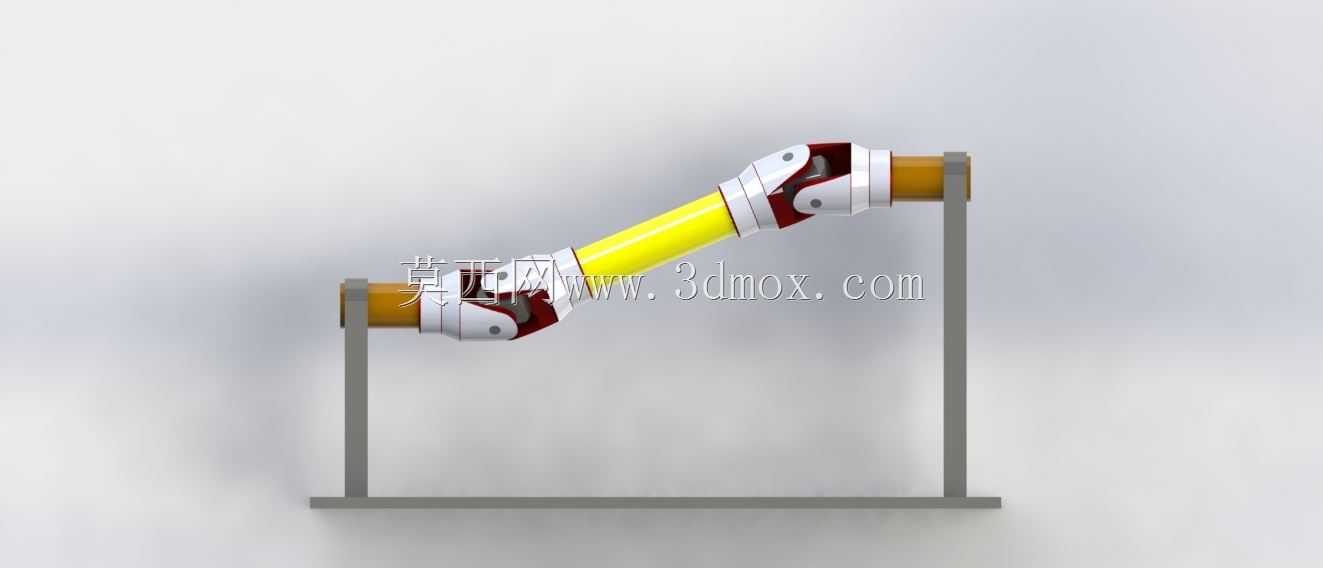

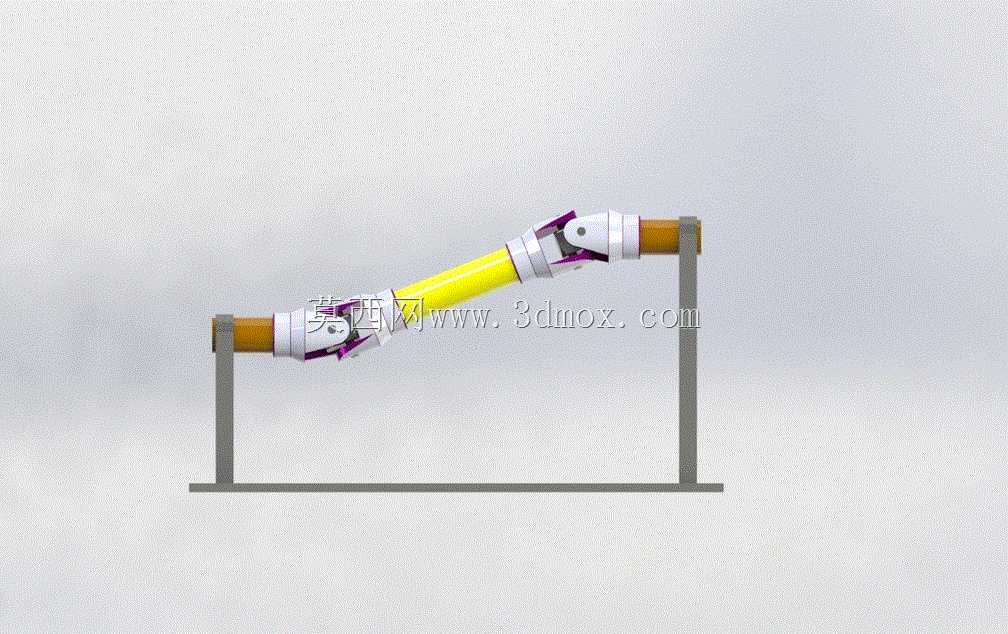

本次呈现的万向联轴器结构，核心应用场景集中在需要实现非同轴轴线间扭矩传递的机械传动链路中，其中最具代表性的便是民用乘用车的转向传动系统，除此之外在工业机床进给机构、农业机械动力输出端、工程机械操作连杆组中也有广泛适配空间。在汽车转向系统的实际使用场景里，该部件承担着连接转向盘输入端与转向器齿轮齿条输出端的核心作用，能够适配车辆行驶过程中底盘悬架跳动带来的轴线角度偏移，同时抵消安装过程中存在的同轴度误差，保证转向操作的力矩可以平顺传递到车轮端，避免转向卡滞、力矩传递中断的问题，保障驾驶操作的可靠性。从功能特性来看，该双十字轴式万向联轴器结构可以实现两轴间存在较大夹角状态下的连续回转传动，能够在轴线夹角动态变化的工况下稳定传递扭矩，相比刚性联轴器拥有更强的工况适配能力，不会因为轴系间的相对位移产生附加载荷，有效延长整套传动链路的使用寿命。在设计思路上，该演示结构采用双万向节串联的布置形式，通过中间传动轴连接两端十字万向节，保证输入轴与输出轴的角速度始终保持一致，避免单万向节传动存在的转速波动问题，配套的支撑底座与两端摇柄结构，直观还原了联轴器的实际运动状态，能够清晰展示夹角变化时的传动过程。从外形尺寸与安装边界来看，整套演示结构采用卧式布置，底座为平直矩形安装板，两个立式支撑座分别固定在底座两端，为传动轴提供稳定的回转支撑，安装时需要保证两端万向节的叉面处于同一平面，输入与输出轴和中间轴的夹角保持相等，才能实现等速传动的效果，支撑座的安装孔位预留了足够的调整空间，可以适配不同轴间距的安装需求，整体结构紧凑，运动部件无外露尖锐结构，既可以作为机械原理教学的演示教具，也可以直接为实际传动系统的选型设计提供结构参考。
