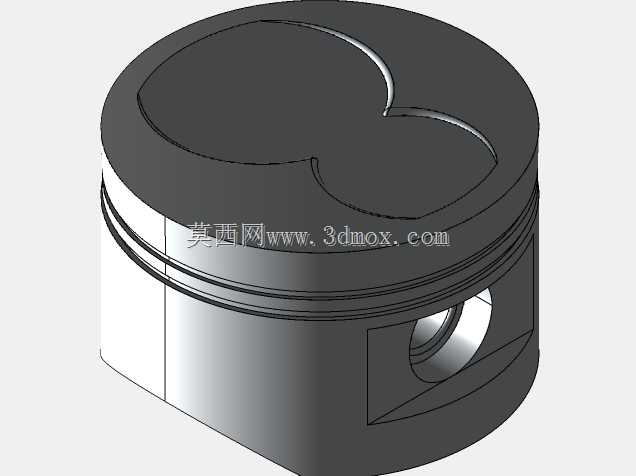

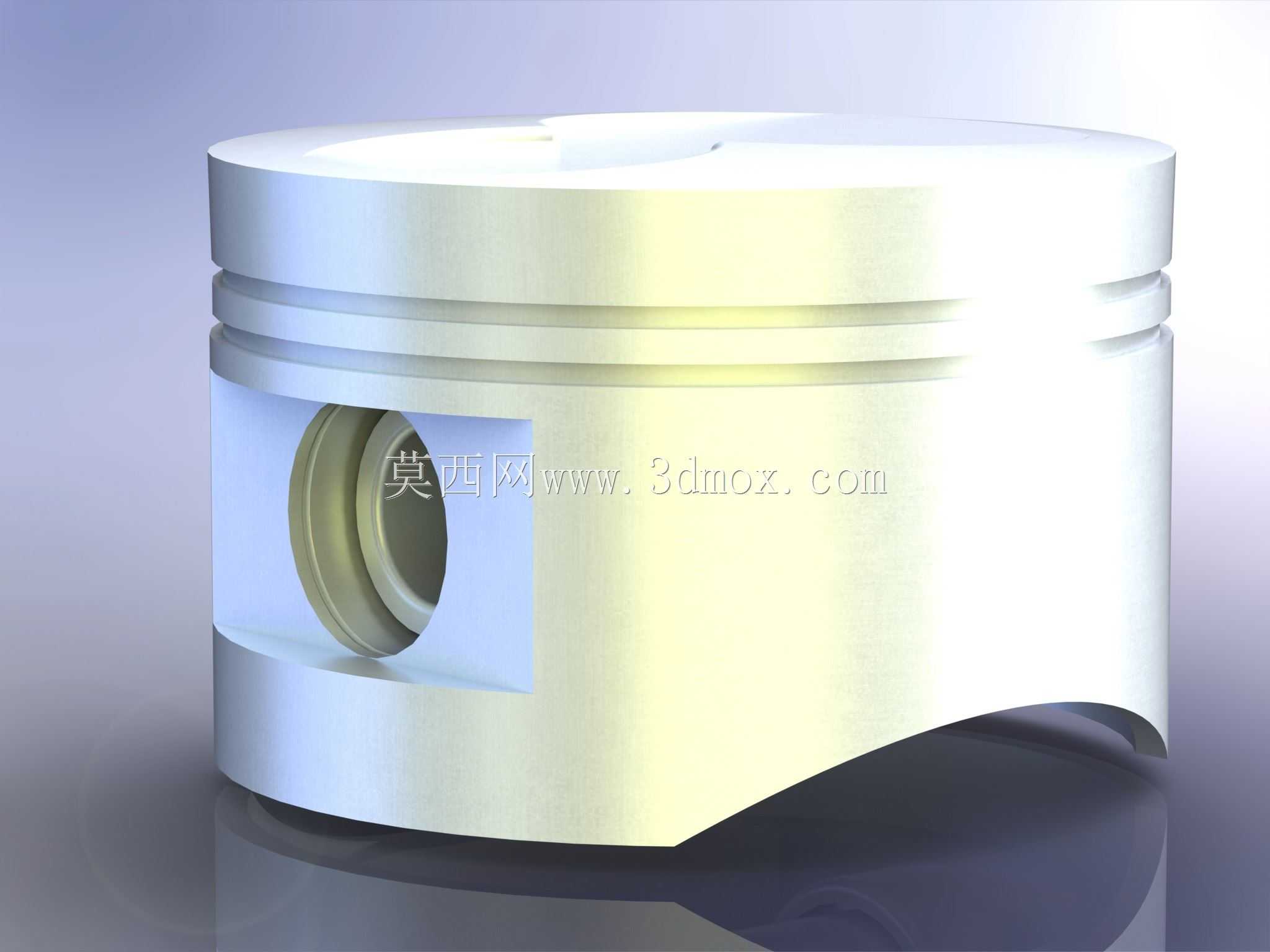

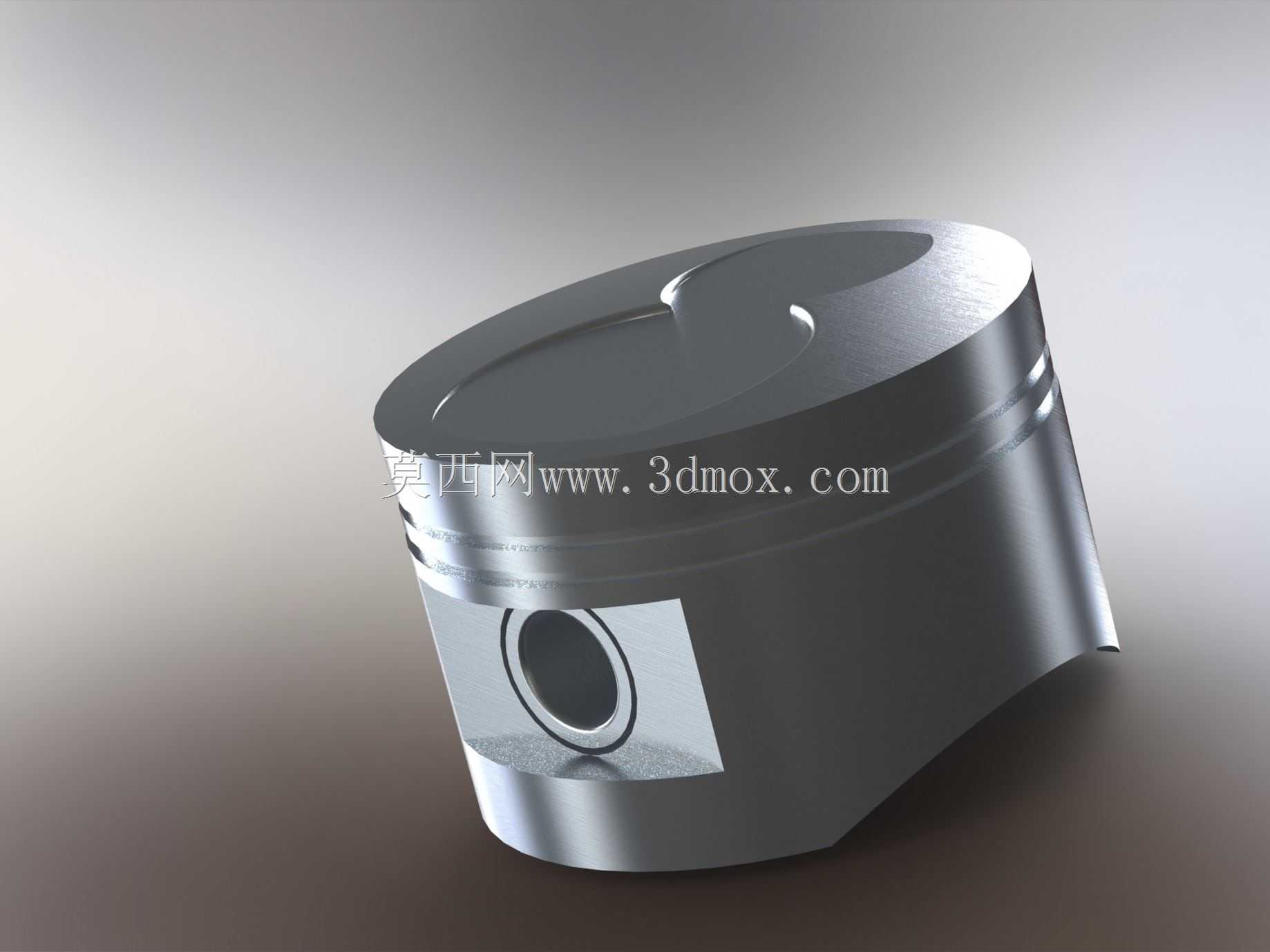

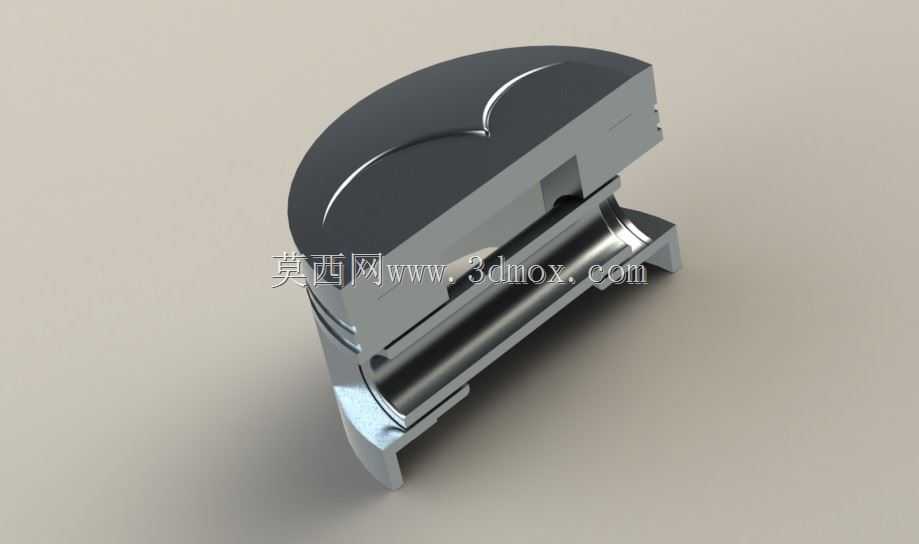

内燃机配套带活塞销活塞结构设计

这款带活塞销的活塞是内燃机核心往复运动部件，广泛应用于车用汽油机、柴油机，小型通用动力机械、工程机械动力单元以及船舶辅机动力场景中，是燃烧室构成、动力传递路径上不可或缺的关键零件。在实际设备运行过程中，活塞直接承接燃烧室燃油爆燃产生的高压冲击力，将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转输出动力，同时配合活塞环完成燃烧室的密封，阻隔高温燃气窜入曲轴箱，并将燃烧室顶部吸收的多余热量通过缸壁传导至冷却系统带走。

从功能特性来看，该活塞采用典型的铝合金轻量化设计思路，头部设置多道环槽结构，可分别适配气环与油环安装，气环负责密封燃烧室高压燃气，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。活塞裙部采用型线优化设计，充分考虑热态下的膨胀变形量，保证冷态装配间隙合理，热态工作时不会出现卡缸、拉缸故障，同时裙部的承压面设计可有效分散侧推力，降低活塞往复运动过程中对缸壁的冲击磨损。集成配套的活塞销采用空心高强度结构，在保证抗弯、抗剪切强度的前提下尽可能降低往复运动质量，减小发动机高速运转时的往复惯性力，提升动力响应平顺性。

设计过程中充分考量了安装边界与尺寸匹配要求，活塞总高、环槽位置、销孔中心高度均严格对应对应排量内燃机的缸体行程参数，销孔内径与活塞销采用高精度间隙配合，配合挡圈结构实现活塞销的轴向限位，避免工作过程中销子窜出刮伤缸壁。活塞顶部的凹坑造型匹配对应燃烧室的压缩比设计，可引导混合气形成合理的涡流，提升燃油燃烧效率，降低排放污染物生成。活塞外圆的型线设计采用中凸变椭圆结构，适配不同工作温度下的热变形规律，保证全工况下活塞与缸壁之间的油膜均匀分布，既降低摩擦损耗，又避免局部接触应力过大造成的异常磨损。
