摩托车后脚踏骨架支撑结构设计

该结构为摩托车驾乘场景下的后乘人员脚踏支撑骨架，主要应用于跨骑类摩托车的后排乘员脚部承载场景，安装位置位于摩托车后车架两侧，紧邻后摇臂与乘员坐垫下方区域，是后排乘员放置脚部、稳定驾乘姿态的核心承载部件，同时可在车辆倾倒时为车身侧部提供一定的支撑防护，避免车身外壳、排气等部件直接接触地面造成磕碰损伤。

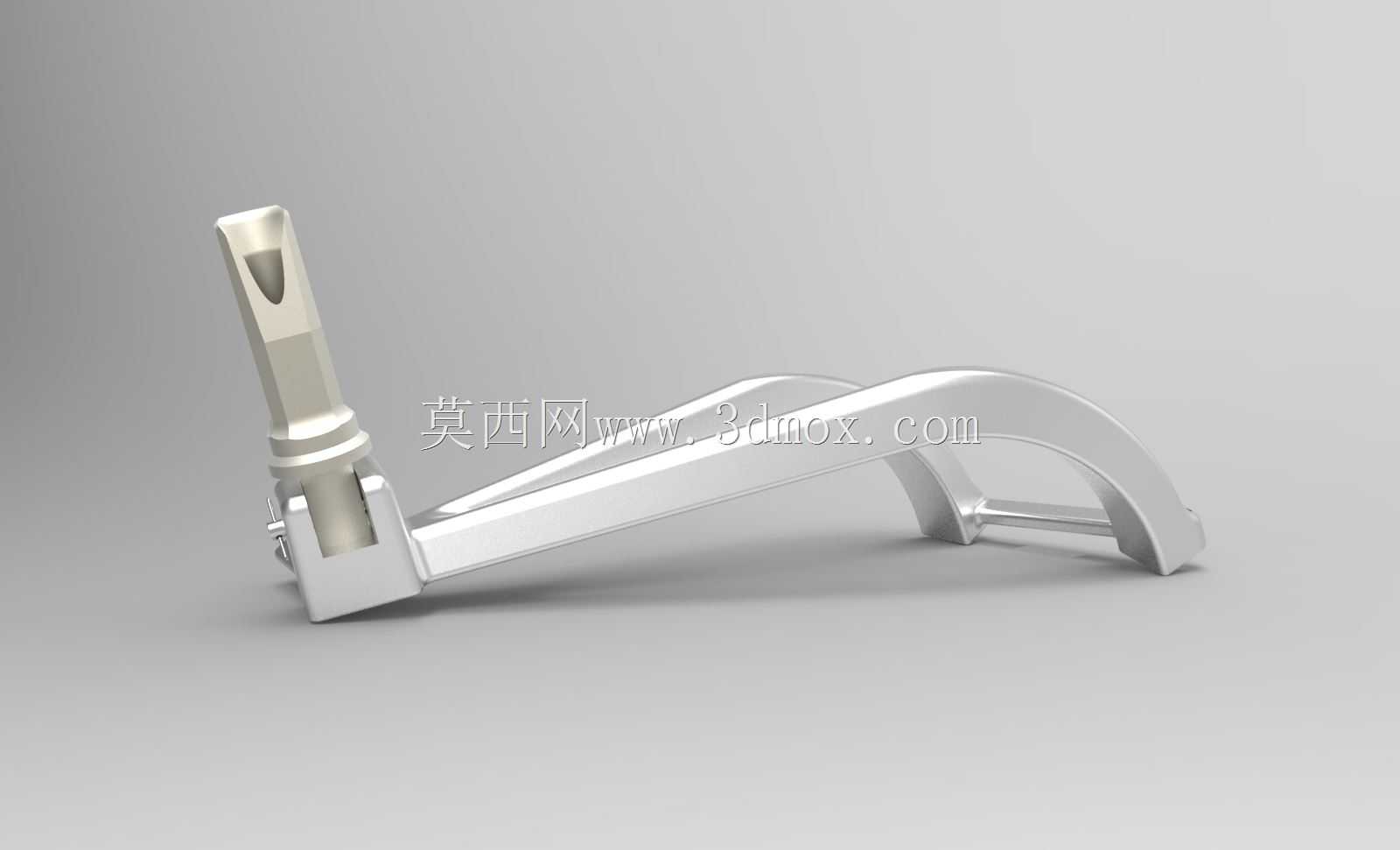

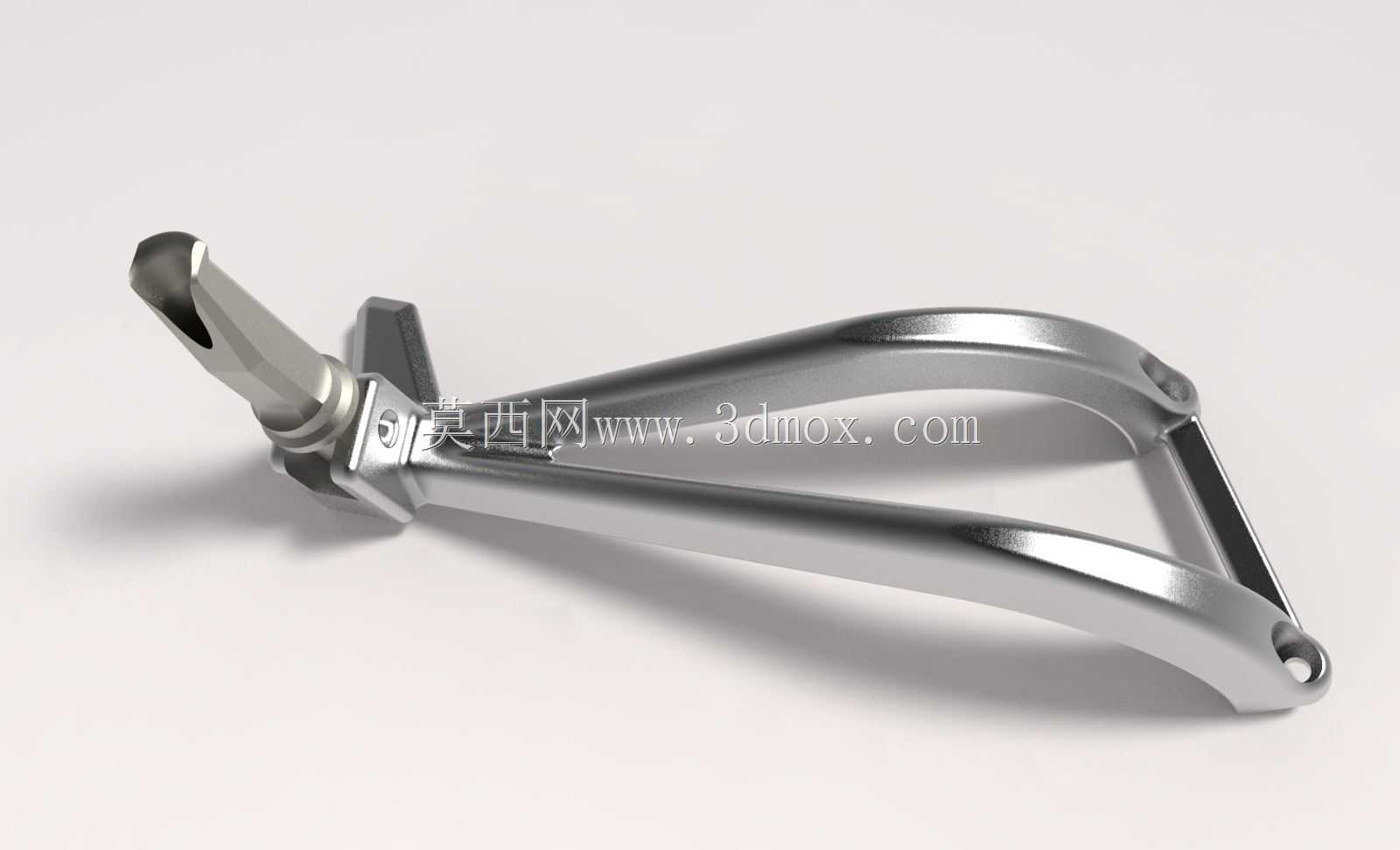

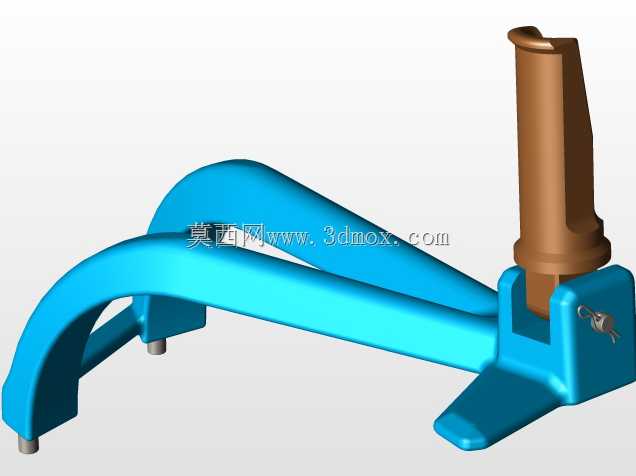

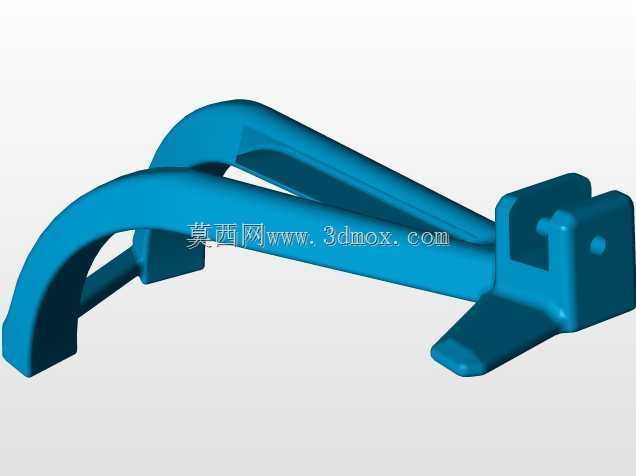

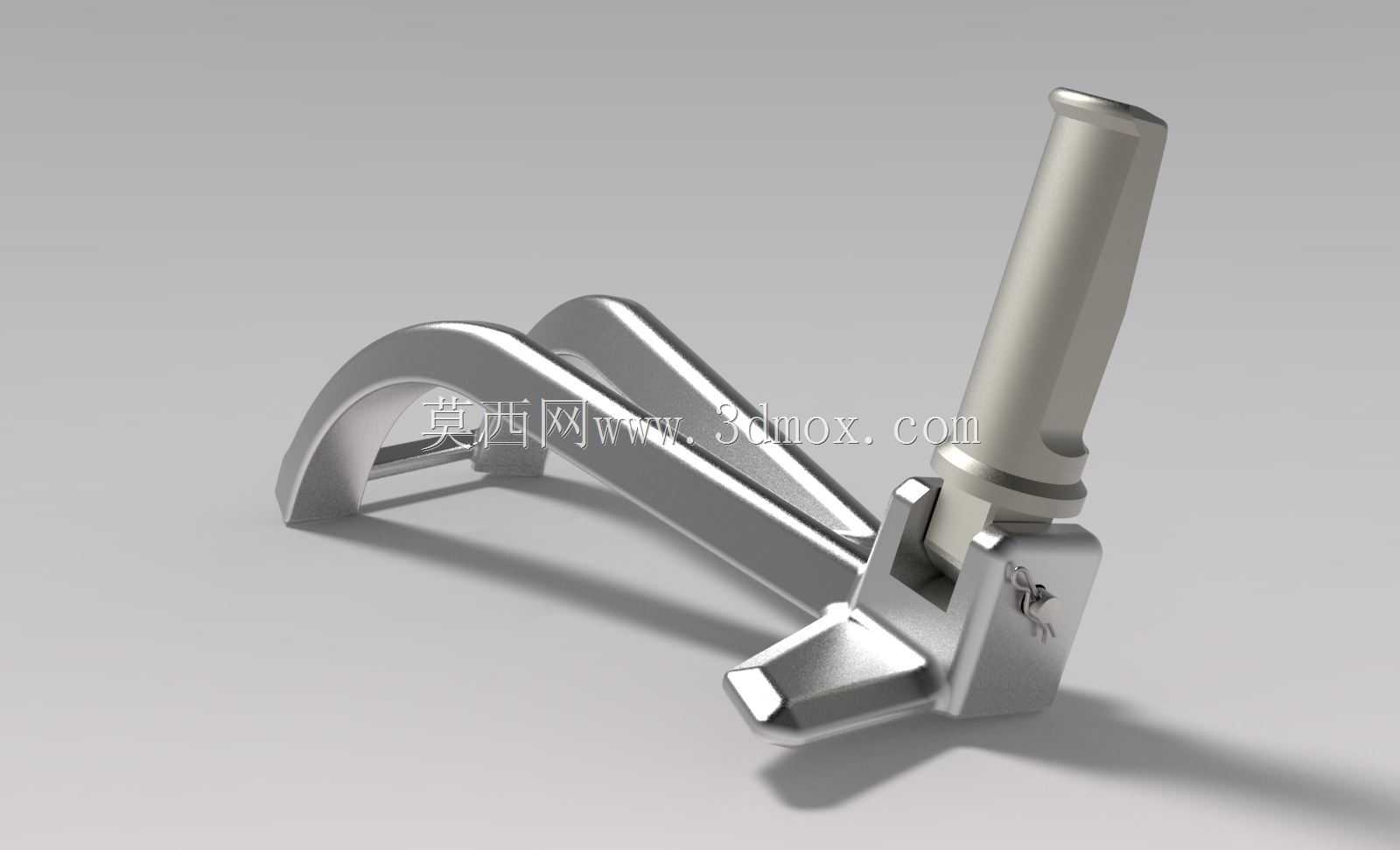

该结构采用一体化弯折的金属骨架设计，整体为对称式V形支撑布局，前端设置有圆柱形安装对接轴，轴端做了圆弧过渡与倒角处理，可直接插入车架对应的安装套筒内，通过销轴完成铰接固定，能够实现小角度的翻转收纳，在无需搭载后排乘员时可向上翻折贴合车身侧面，减少车辆横向突出尺寸，降低剐蹭风险。骨架的两个支撑臂采用等截面弧形弯折设计，臂身做了圆滑的曲面过渡，没有尖锐棱角，既能够避免使用过程中划伤乘员裤腿或皮肤，也能优化受力传导路径，让乘员踩踏时的载荷能够沿着弧形臂身均匀分散到前端安装点，避免局部应力集中造成结构断裂。支撑臂的末端设置有贯通的安装孔位，用于固定外层防滑脚踏胶套，孔位的位置与尺寸匹配常规通用型脚踏胶套的安装柱，无需额外加工即可完成配套胶套的装配，降低后续配件更换的适配难度。

在设计思路上，该结构优先考虑承载可靠性与使用安全性，骨架主体采用一体冲压弯折成型工艺，减少了焊接拼接带来的应力薄弱点，整体结构强度能够满足常规体重乘员的动态踩踏需求，在车辆经过颠簸路面时，弧形臂身可产生微小的弹性形变，缓冲脚部受到的路面冲击，提升后排乘员的乘坐舒适度。安装边界方面，前端安装轴的直径与长度匹配主流跨骑摩托车后脚踏的通用安装尺寸，无需对原车车架进行改装即可直接替换安装，整体展开状态下的横向突出距离控制在合理范围内，既保证乘员脚部有充足的放置空间，也不会超出车把的整体宽度，避免车辆在狭窄路段通行时脚踏部位发生剐蹭。V形的结构布局让骨架在展开状态下形成稳定的三角支撑结构，踩踏时不会出现左右晃动的情况，翻折状态下两个支撑臂可紧密贴合车架侧面的安装位，不会出现松动异响的问题。骨架表面采用抛光金属质感处理，既提升了部件的外观精致度，也能在日常使用中抵御泥水、雨水的侵蚀，降低锈蚀概率，延长部件的实际使用寿命。
