12米竞赛级运动帆船三维结构设计

这款12米级帆船的三维建模，核心围绕远洋竞技赛事的实际使用需求展开，在结构设计阶段优先平衡了水动力性能、帆装载荷传递与甲板操作空间的多重约束。从实际应用场景来看，该尺寸帆船适配近岸离岸竞赛、高端航海体验、帆船赛事训练等多个场景，船体总长严格控制在12米边界内，既满足国际相关赛事的单体船尺寸组别要求，也兼顾了码头停泊的常规泊位尺寸适配，避免出现超宽超长带来的停泊调度难题。

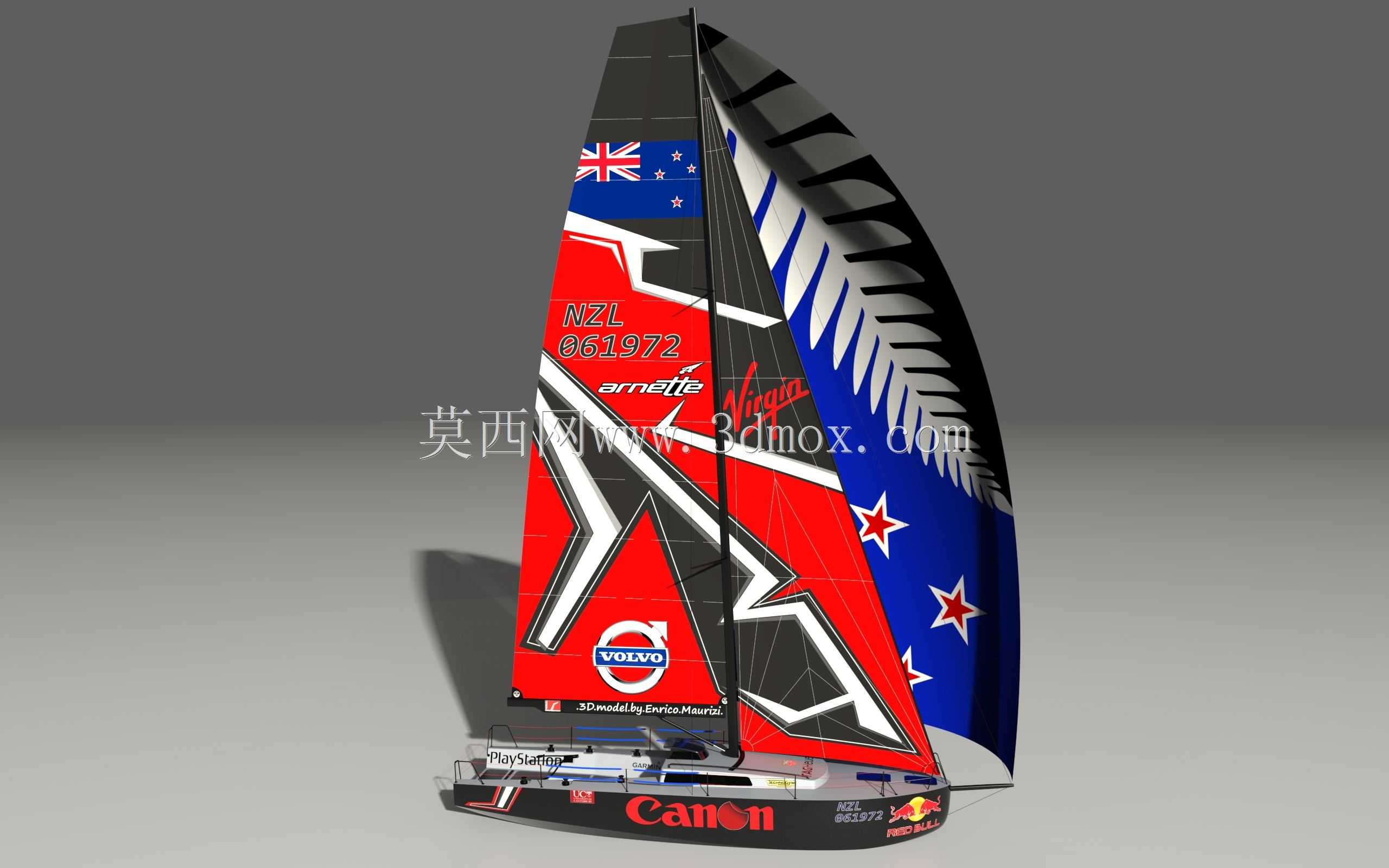

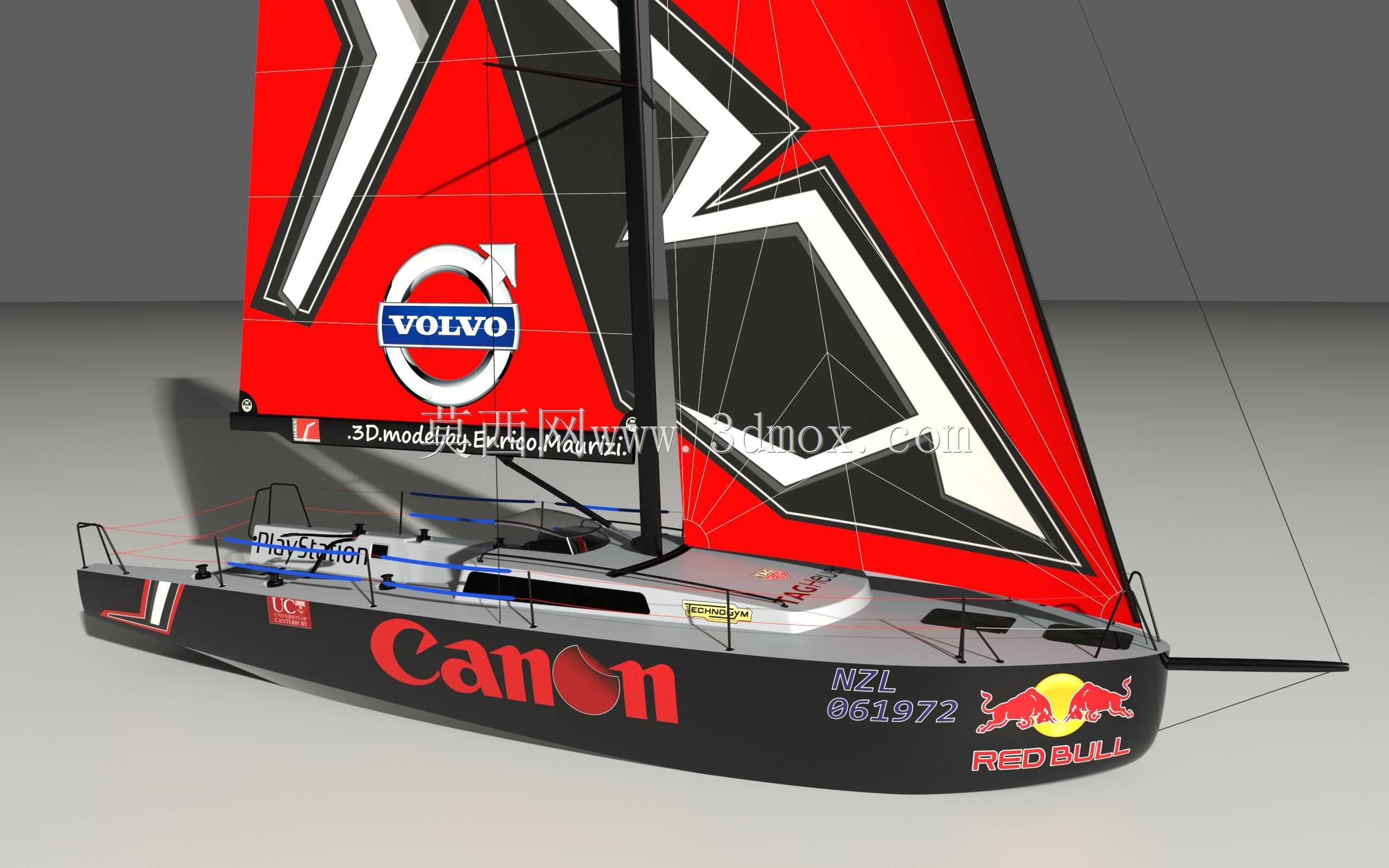

设计过程中，首先针对船体线型做了多轮迭代，水下部分采用窄长深V型球鼻艏结构，能够在迎风航行时有效降低兴波阻力，船尾设置的可伸缩压浪板可根据海况调整伸出长度，在顺风滑航阶段提升船体姿态稳定性，减少横摇幅度对船员操作的影响。帆装系统的结构设计是整个模型的核心部分，主帆与前帆的桅杆采用碳纤维复合材料等效结构建模，桅杆根部与船体龙骨的连接位置做了加强筋布局设计，能够将帆面承受的风载荷均匀传递到船体主承力结构上，避免局部应力集中导致的结构失效。

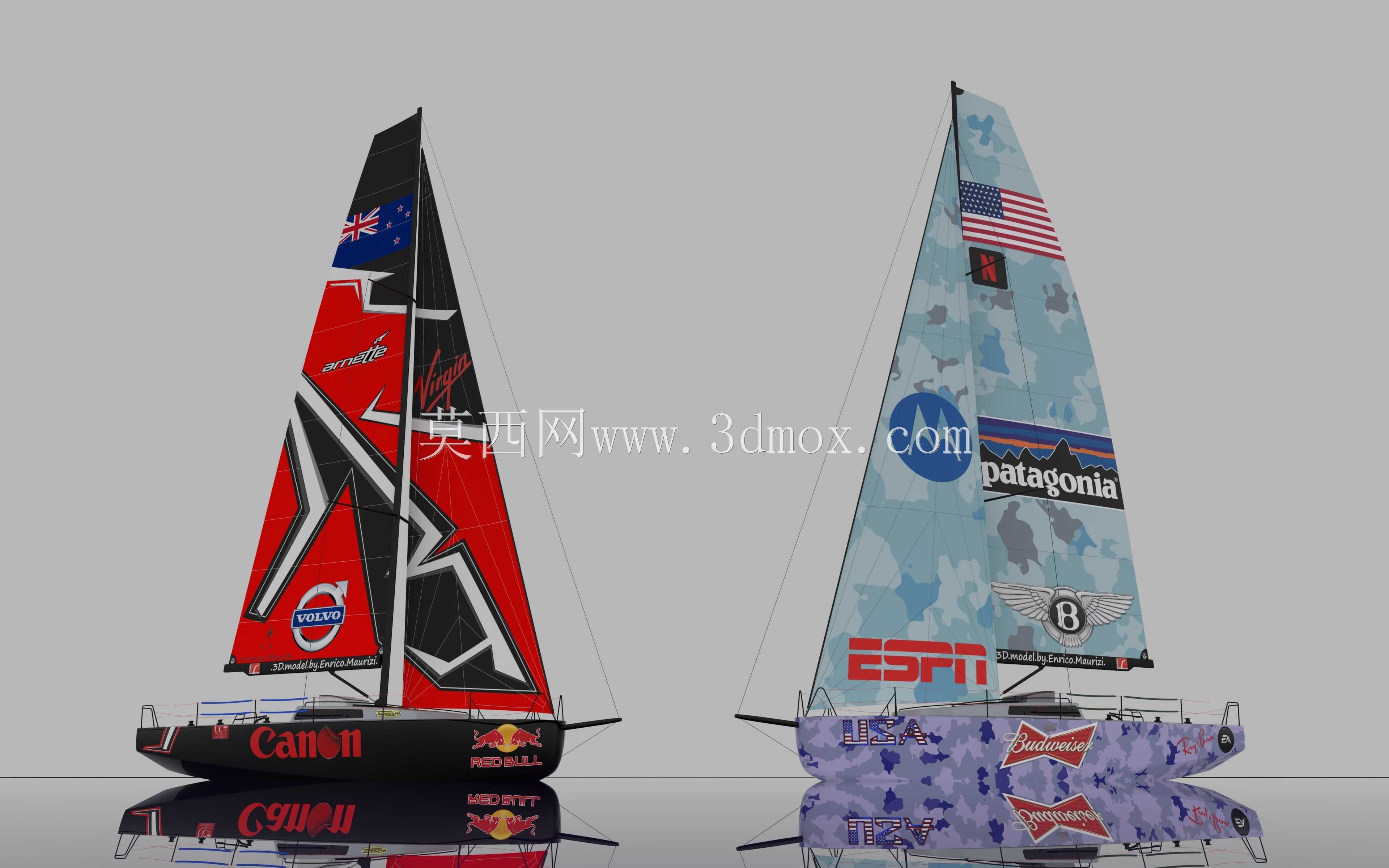

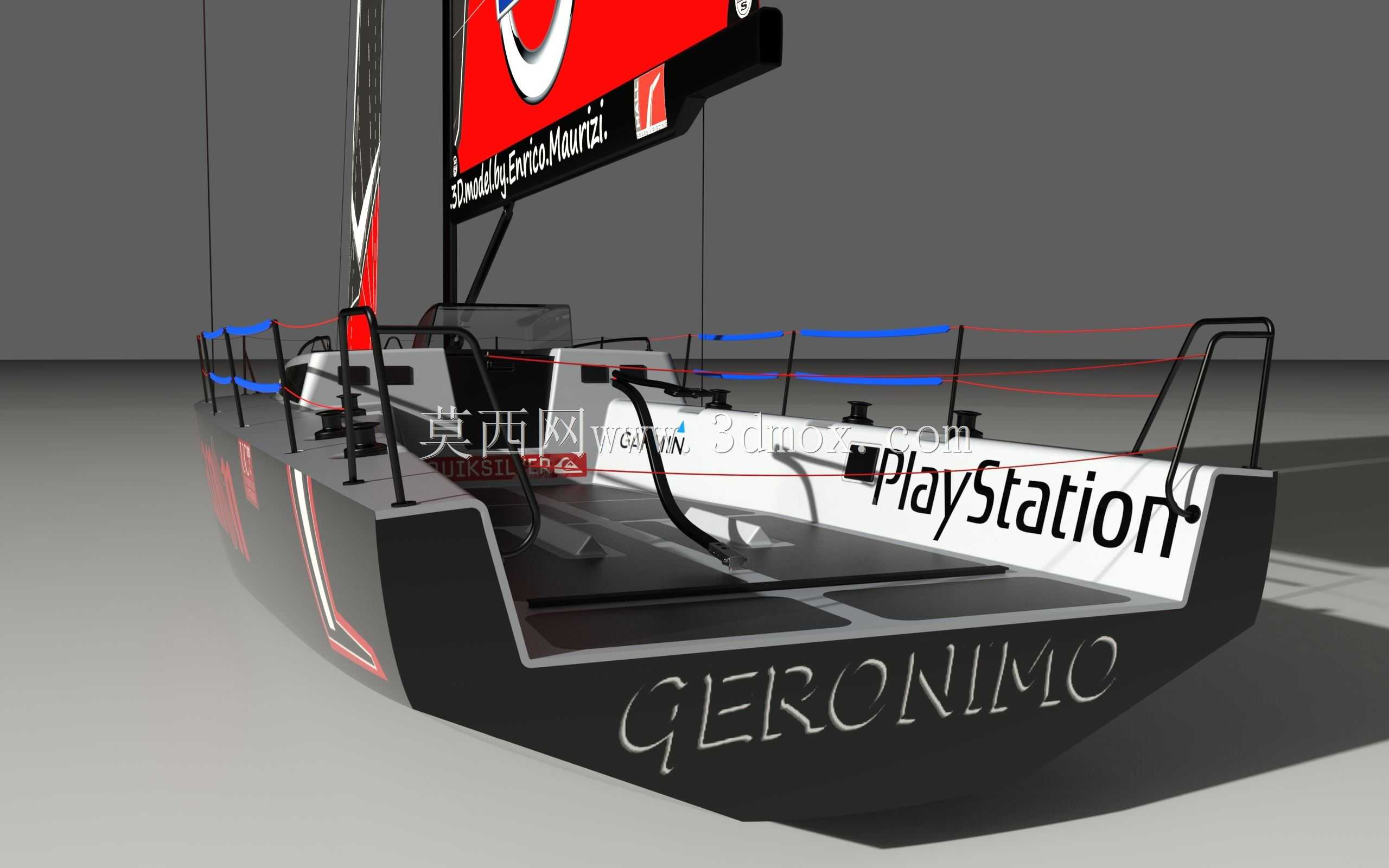

甲板区域的布局完全按照竞技操作流程规划，舵机操作位设置在船尾中轴线上，周边预留了缭绳调整、换舷操作的足够活动空间，船身中部的压载舱结构做了可调配重的空间预留，可根据不同航线的风力条件调整压载水重量，优化船体重心高度，提升大角度迎风航行时的抗侧翻能力。帆面的图案标识区域在建模时预留了独立的曲面分区，方便后续根据赛事赞助需求快速更换涂装，无需重新调整整体帆面的曲面结构。

从安装边界来看，整船的龙骨深度控制在2.8米以内，能够适配大部分近岸赛事水域的通航水深要求，桅杆总高度为18米，满足常规通航桥洞的净空通过要求，甲板上的索具固定点均按照标准竞赛帆船的安装尺寸做了定位，后续实体建造时可直接匹配通用规格的帆船索具配件，无需额外做定制化的连接件加工。船体内部的舱室布局做了简化的结构示意，预留了储物舱、简易休息区的空间，能够满足短距离离岸航行的基本驻留需求，同时不会额外增加船体的无效重量。
