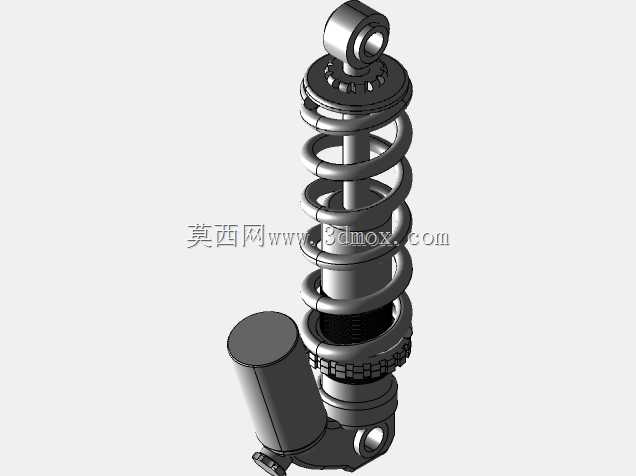

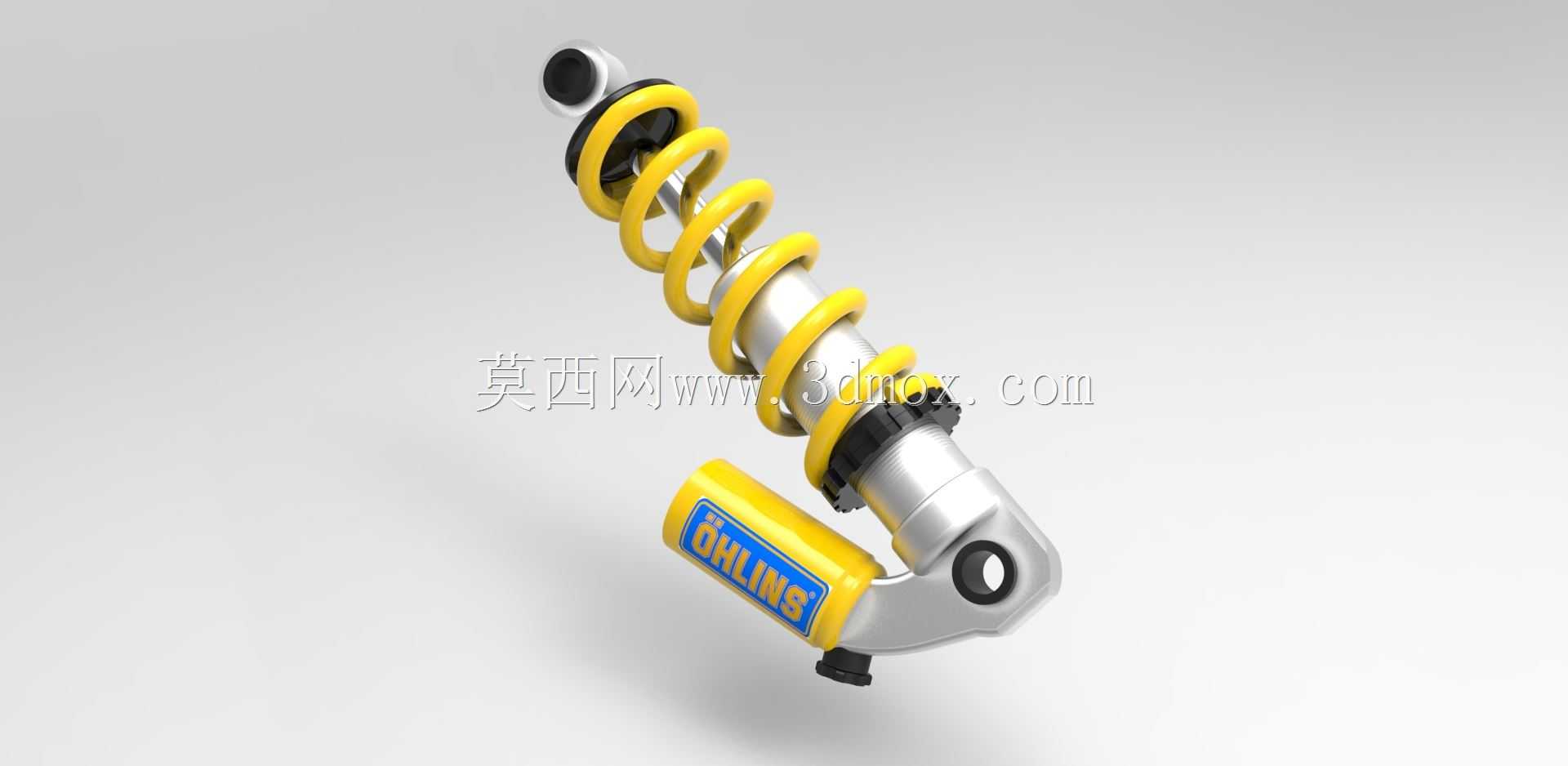

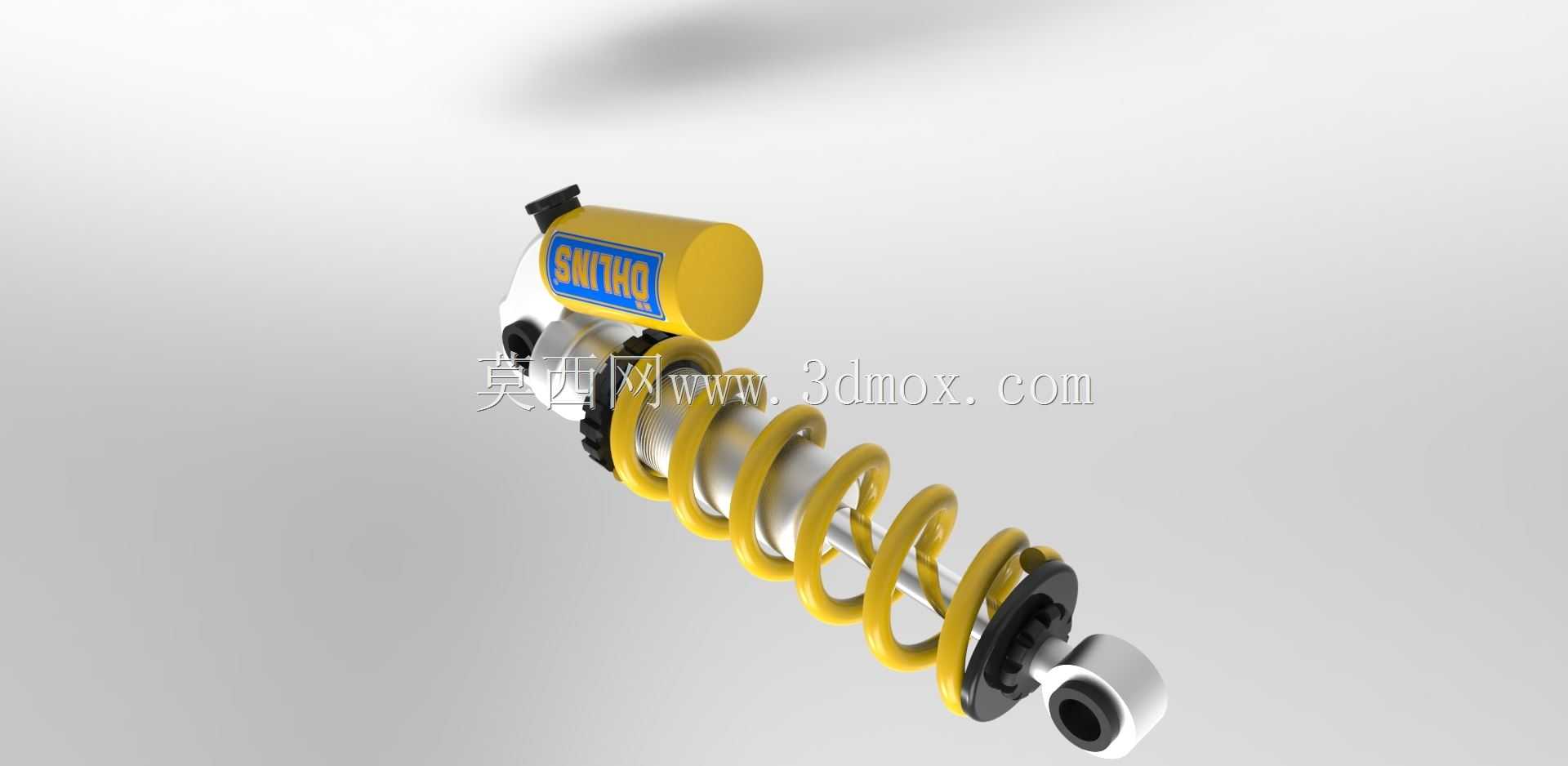

摩托车外置气瓶式后悬挂减震结构

该款减震结构主要应用于中大排量运动型摩托车、越野摩托车以及高性能改装电动两轮车的后悬挂系统中，作为连接车架与后摇臂的核心承载缓冲部件，承担着过滤路面颠簸冲击、维持车轮贴地性、保障骑行操控稳定性的核心作用。在实际骑行场景中，当车辆经过坑洼、减速带或非铺装路面时，车轮受到的竖向冲击会第一时间传递至减震结构，通过内部阻尼油路与外置高压气室的协同作用，配合螺旋弹簧的弹性形变，将生硬的冲击动能转化为平缓的阻尼热能与弹簧弹性势能，避免冲击直接传递至车架与骑行者，大幅降低长途骑行的疲劳感，同时在高速过弯、紧急制动等工况下，能够抑制车身侧倾与俯仰幅度，提升整车的操控极限与行驶安全性。从功能特性来看，该结构采用外置独立气瓶设计，相比传统内置气室的减震结构，能够容纳更多高压氮气与阻尼油液，大幅延长连续高强度工作下的阻尼热衰减周期，避免长时间越野或激烈驾驶时出现减震阻尼失效的问题；螺旋弹簧采用等距变径的参数设计，兼顾了小颠簸下的柔和滤震表现与大冲击下的支撑强度，不会出现软脚触底的情况；两端的连接吊耳采用鱼眼轴承结构，能够适配悬挂摆动过程中的多角度受力，避免连接部位出现应力集中断裂的问题。在设计思路上，该结构参考了高性能赛道级减震的布局逻辑，将阻尼调节机构与外置气瓶集成于减震筒侧方，在不增加整体安装长度的前提下拓展了阻尼油与气体的容纳空间，弹簧与减震筒采用同轴布局，保证受力方向始终沿减震轴向传递，避免偏磨导致的油封漏油问题；所有外露金属部件均做了防锈镀层处理，适配户外骑行的复杂雨雪、泥泞使用环境，外置气瓶表面的散热鳍片结构能够快速带走阻尼工作产生的热量，维持阻尼性能的稳定。从安装边界来看，该减震整体采用上下吊耳式安装结构，两端安装孔位的同轴度公差控制在0.05mm以内，适配多数同规格后悬挂车型的安装位，整体外径控制在合理范围内，不会与后摇臂、排气管、后轮泥瓦等周边部件发生运动干涉；弹簧的最大压缩行程预留了足够的安全余量，即使在满载重载、飞坡落地等极端工况下，也不会出现弹簧并圈、减震筒触底的情况，两端的密封结构采用多道油封组合设计，能够阻挡泥沙、污水进入减震筒内部，大幅延长部件的维护周期与使用寿命。
