威特沃斯快回机构机械结构设计

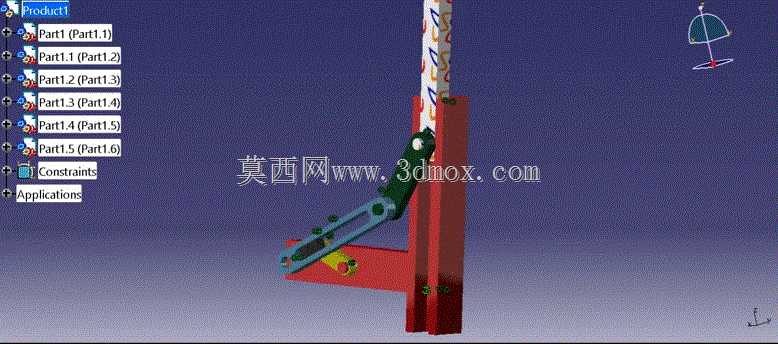

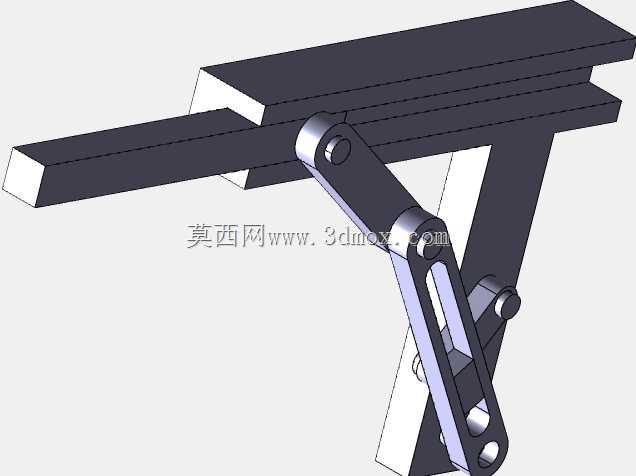

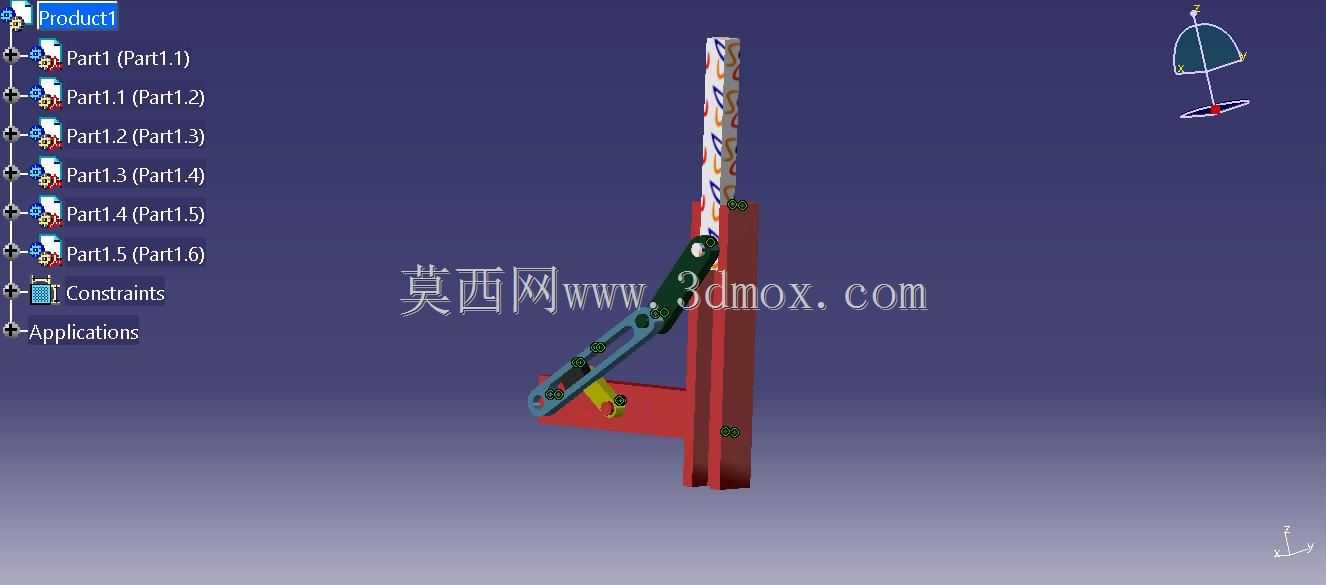

该快回机构是典型的往复式传动执行部件，主要应用于各类需要实现工作行程慢速进给、回程快速复位的工业生产场景，常见于专用机床的进给单元、自动化生产线的往复推送工位、轻工机械的周期性动作执行端，能够在保障工作行程平稳出力的前提下，大幅缩短空回程的耗时，有效提升整套生产设备的作业节拍与运行效率。从实际用途来看，这套机构可以将输入轴的连续旋转运动，转化为执行端的带急回特性的直线往复摆动，工作行程阶段执行端运动速度平缓，能够承载稳定的作业载荷，适配切削、推送、压合等需要平稳出力的工序动作，而回程阶段执行端会以更高的速度快速复位，减少无作业价值的空程时间，相比无急回特性的普通曲柄滑块机构，在同等输入转速下能够压缩30%左右的单周期动作时长。在功能特性上，整套机构采用连杆铰接的传动形式，所有运动副均为低副连接，接触压强小、传动过程磨损量低，长期运行的可靠性更强，各铰接点均预留了润滑注油位置，日常维护操作简便；机构的传动比经过匹配设计，工作行程段的速度波动控制在合理区间，不会出现明显的传动冲击，运行过程噪音更低，同时执行端的摆角范围可以通过调整曲柄的有效长度进行适配，能够匹配不同行程需求的安装场景。从设计思路来看，整套结构遵循了经典急回机构的运动学原理，通过合理分配固定铰接点的相对位置，控制极位夹角处于合理区间，兼顾急回效率与传动受力性能，避免极位夹角过大导致的传动角过小、机构受力恶化的问题；所有连杆部件均采用等强度设计思路，在保障结构刚度、避免运动过程形变的前提下，尽可能精简部件的多余重量，降低运动过程的惯性冲击，红色的立式支撑座作为整套机构的安装基准，底部预留了标准化的安装孔位，能够直接固定在设备的安装平台上，不需要额外设计转接支架。在外形尺寸与安装边界上，整套机构的立式安装座高度适配常规中小型设备的安装空间，执行摆臂的水平伸出长度经过优化，不会在运动过程中与周边设备部件产生干涉，各运动部件的运动轨迹均经过干涉校验，全行程范围内无部件碰撞风险，安装时只需要保证输入轴与驱动源的同轴度，即可完成整套机构的装配调试，适配性较强。
