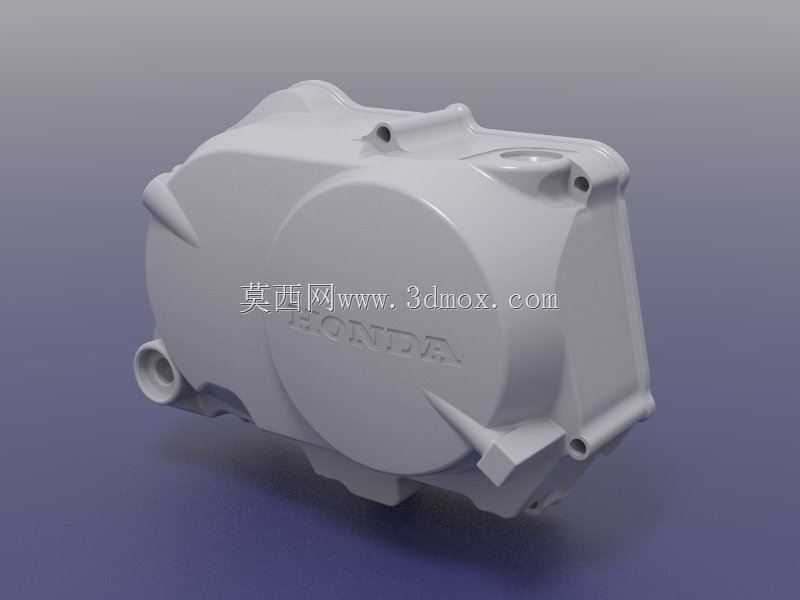

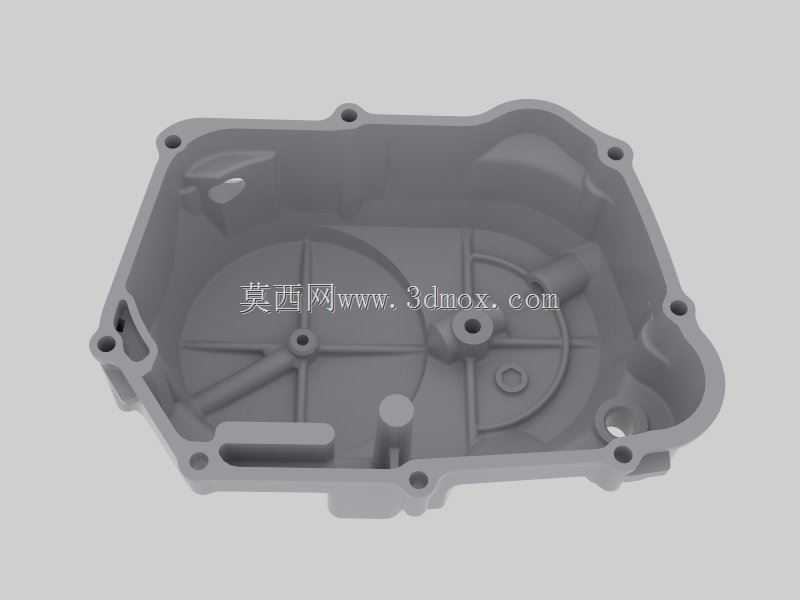

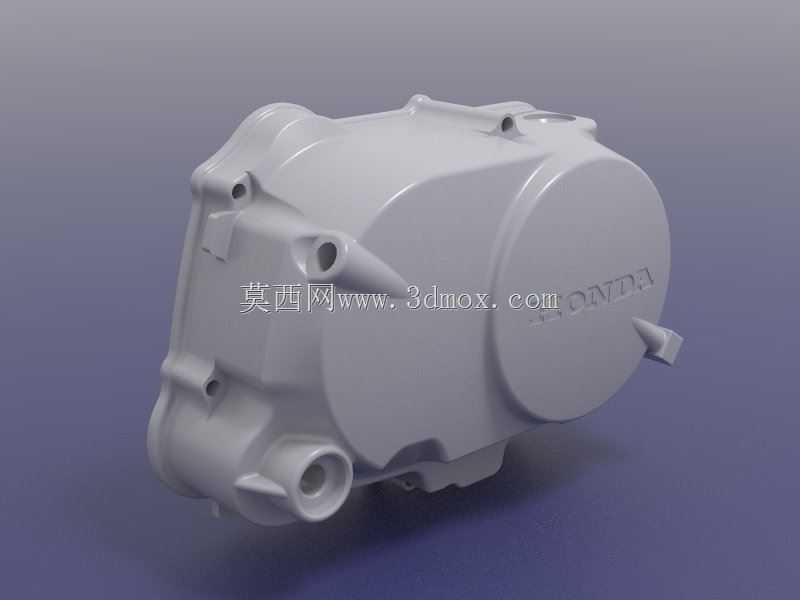

本田Win100cc摩托车发动机侧盖结构

该发动机侧盖主要应用于小排量弯梁摩托车的动力总成外侧，作为发动机曲轴腔、离合机构的外置防护构件，日常使用中直接隔绝路面飞溅的泥水、砂石与扬尘，避免外界杂质侵入发动机内部润滑油路，同时为内部离合操纵组件、正时链条张紧结构提供封闭的安装腔体，维持腔体内润滑油的密封存储环境，防止机油渗漏影响动力系统正常运转。从功能特性来看，这款侧盖集成了多个安装定位凸台与加强筋结构，外侧预留的螺栓孔位完全匹配发动机箱体的对应安装点，装配后可与箱体结合面紧密贴合，配合密封垫片实现静密封效果，避免发动机高速运转时出现机油渗漏问题；侧盖表面的凸起加强筋沿腔体受力走向分布，既可以提升薄壁铸件的结构刚性，降低发动机运转振动带来的结构共振，也能在车辆发生轻微侧翻时优先承接磕碰冲击力，避免内部核心构件受损。设计过程中，首先围绕发动机箱体的安装边界做贴合面的逆向拟合，确保结合面的平面度公差控制在合理范围内，避免密封失效；其次针对内部离合摇臂、油道检视口的位置做对应的避让与开孔设计，保证外部操纵件可以顺畅穿过侧盖连接内部机构，同时预留的油位观察、机油加注对应结构完全匹配日常维保的操作需求，无需拆卸侧盖即可完成常规机油检查与加注作业。外形尺寸方面，该侧盖整体轮廓完全贴合发动机左侧的外凸结构，最大外轮廓不超出发动机箱体的整体安装边界，不会与摩托车车架、脚踏板、侧护板等周边构件发生装配干涉，安装孔位的同轴度公差经过反复校核，装配时无需额外修磨即可直接对位安装，壁厚采用渐变式设计，安装结合面位置壁厚稍大以保证密封压紧力，外侧非受力区域适当减薄以控制整体构件重量，兼顾结构强度与轻量化需求。侧盖表面的品牌标识区域做了微凹处理，既保留品牌识别特征，也避免标识凸起在使用中被摩擦剐蹭脱落，整体圆弧过渡的外形设计可以降低车辆行驶时的风阻，同时减少棱角位置的积尘，便于日常清洁维护。
