V6发动机54度夹角通用进气歧管结构

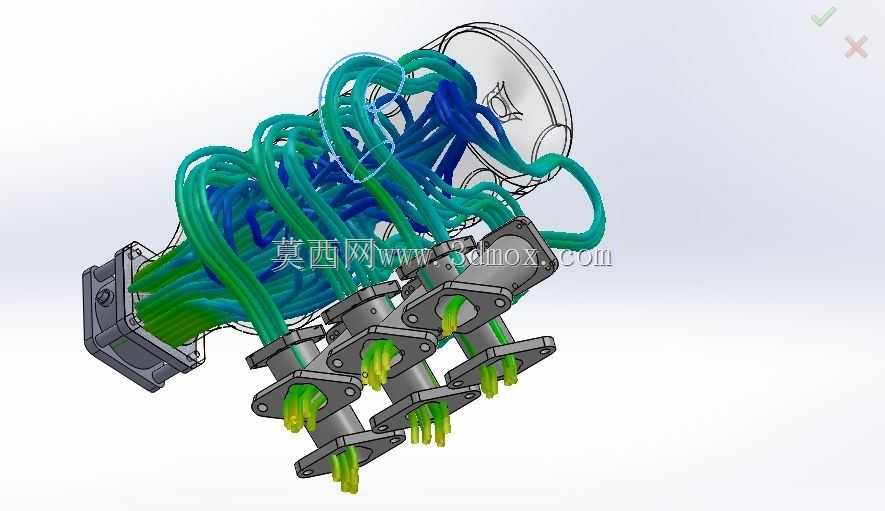

该进气结构针对54度夹角V型六缸动力单元开发，核心应用场景覆盖大排量乘用车辆、小型通用动力机组、高性能改装动力单元的进气系统匹配环节，主要作用是将稳压后的洁净空气按照各缸点火顺序精准分配到对应气缸的进气道内，同时兼顾进气谐振优化、进气阻力控制的核心功能，直接影响动力单元的充气效率、扭矩输出特性与运转平顺性。设计阶段首先围绕54度V缸的缸盖进气口布局确定基础安装边界，六个进气支管的走向完全匹配两侧缸盖的进气口位置，每侧三个支管的弯曲弧度经过反复调整，既保证各支管长度尽可能一致，让各缸进气量偏差控制在极低范围，避免出现各缸动力输出不均的问题，又通过平滑的曲面过渡减少气道内的气流紊流，降低进气过程中的压力损失。整体结构采用上置稳压腔布局，稳压腔的容积经过匹配计算，能够缓冲进气门开闭带来的气流脉动，利用谐振效应提升特定转速区间的进气充量，优化动力输出曲线。进气支管与缸盖连接端采用标准法兰安装结构，预留了密封件安装位与螺栓固定点位，安装时可直接与缸盖进气侧的对应接口对齐，无需额外改动周边的附件布局；上端的进气入口预留了节气门体的安装接口，可匹配不同口径的电子或机械节气门，适配不同动力调校的需求。结构内部的气道走向做了流线型优化，避免出现锐角转折与截面突变，减少气流在气道内的沿程阻力，同时针对高转速工况下的气流流速分布做了针对性调整，让大流量进气状态下各缸的气流分配依旧保持均匀。考虑到实际装车的空间限制，设计时对整体高度做了控制，虽然该验证结构的高度超出常规量产车型引擎盖下的布置空间，但核心的气道参数、安装接口、支管布局逻辑可直接迁移到量产适配版本的开发中，通过调整稳压腔外形、支管局部走向即可适配不同车型的机舱空间要求，可作为V6动力进气系统开发的验证原型，用于进气效率仿真、气道流场测试等前期开发环节，帮助研发人员快速验证进气方案的可行性，缩短动力系统的开发周期。
