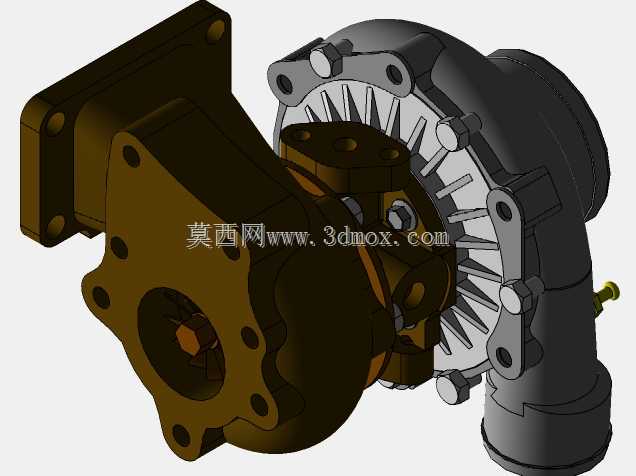

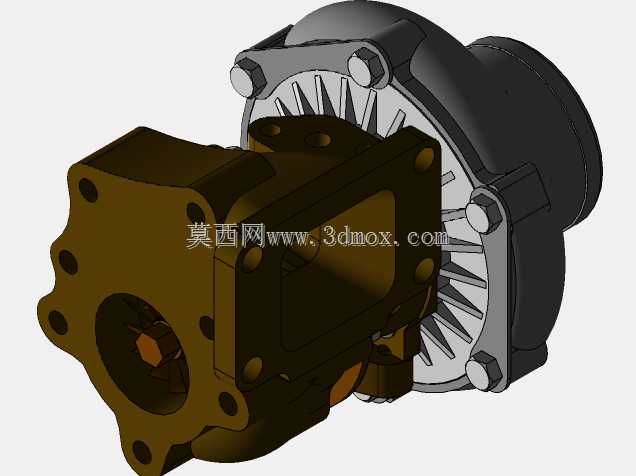

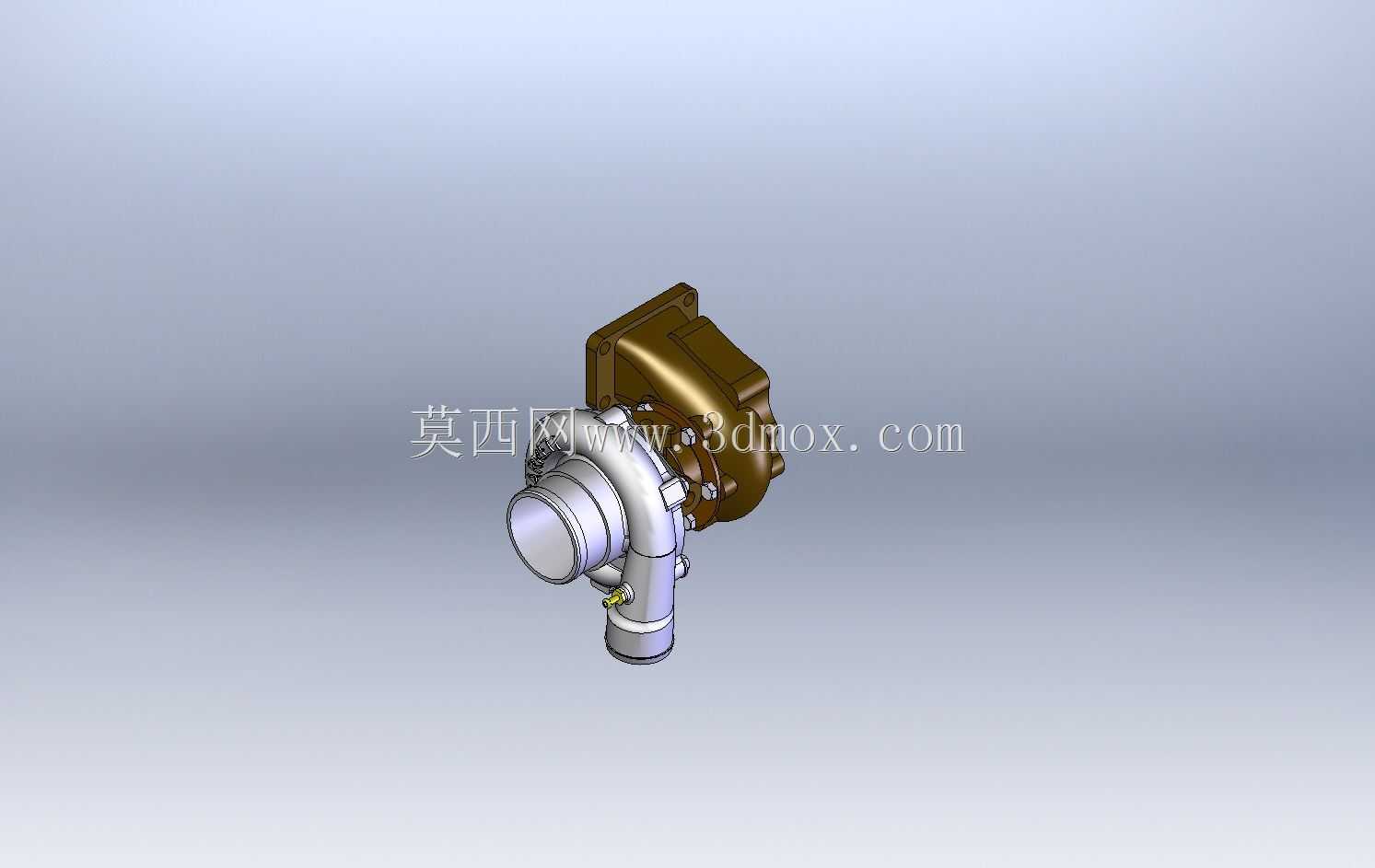

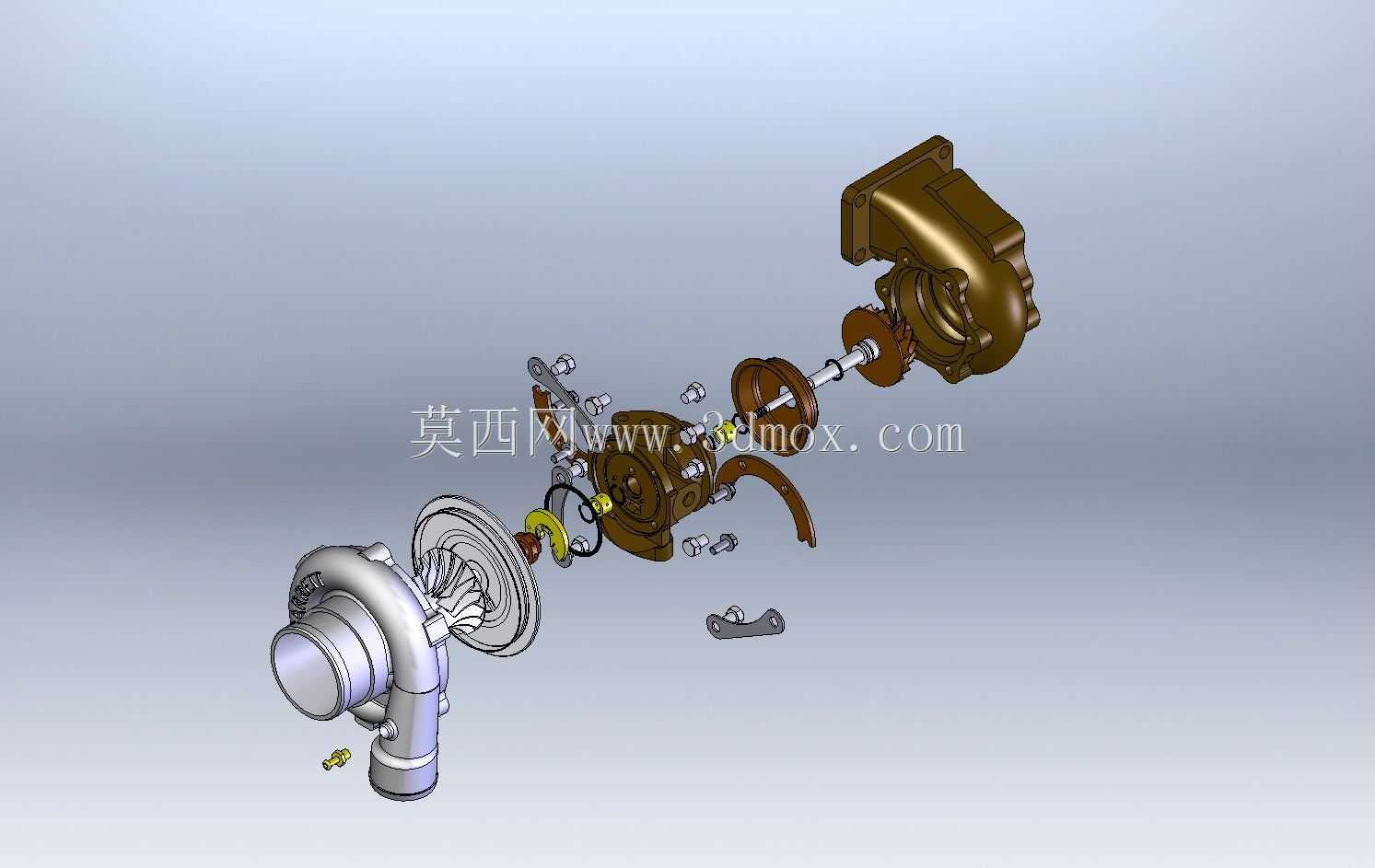

汽车动力系统用T3涡轮增压器结构设计

该涡轮增压器主要面向小排量乘用车、轻型商用车的动力升级与原厂配套场景，是汽车发动机进气系统的核心增压部件，核心作用是通过发动机排出的废气能量驱动涡轮端叶轮高速旋转，同步带动同轴的压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下大幅提升进气充量，让燃油与空气混合更充分，既可以提升发动机30%-40%的动力输出扭矩与功率，也能优化燃油燃烧效率，降低尾气中不完全燃烧产物的排放，适配1.5L-2.5L排量区间的汽油、柴油发动机，广泛应用在民用家用轿车、城市物流轻客、小型工程作业车辆的动力系统中。

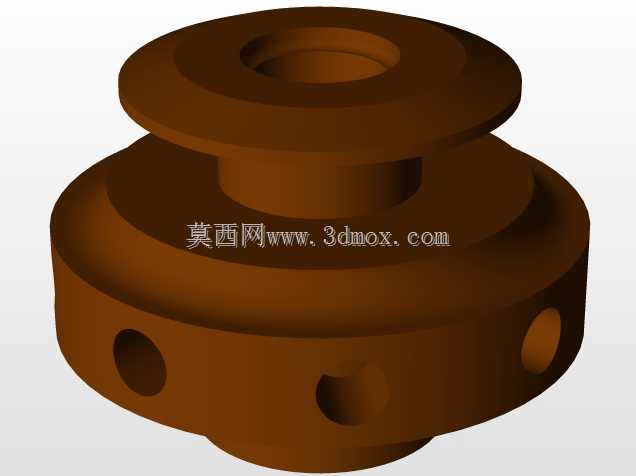

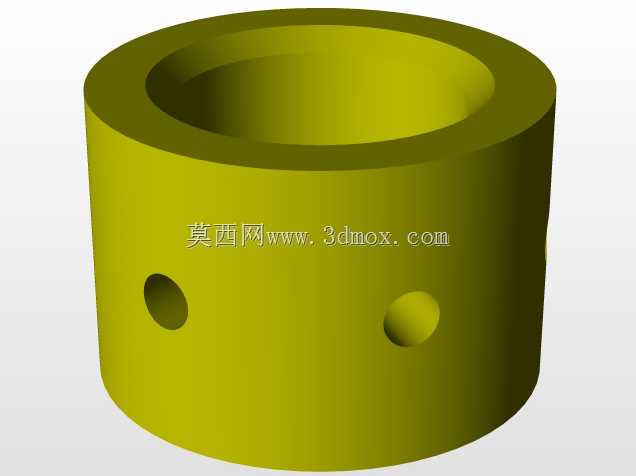

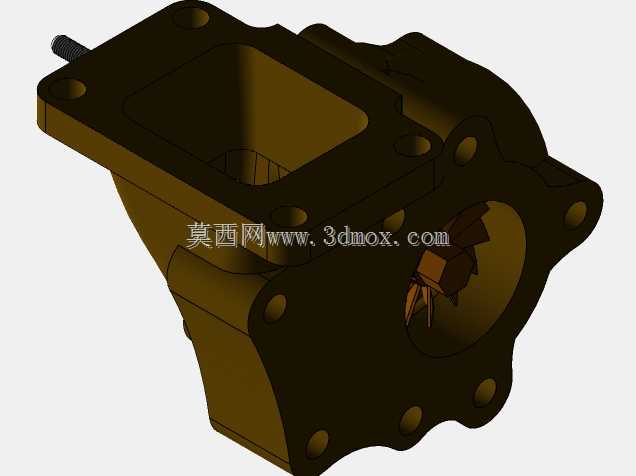

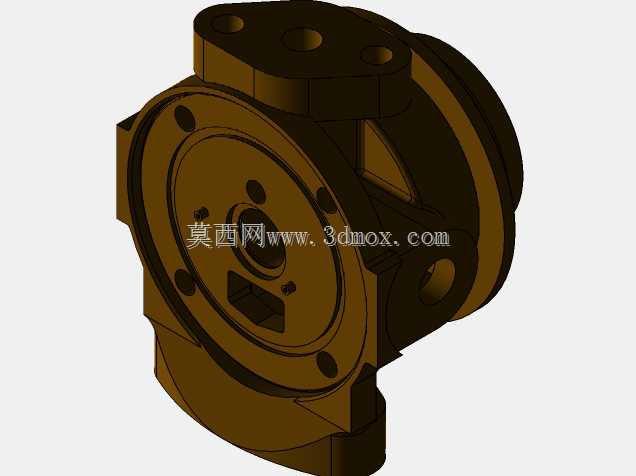

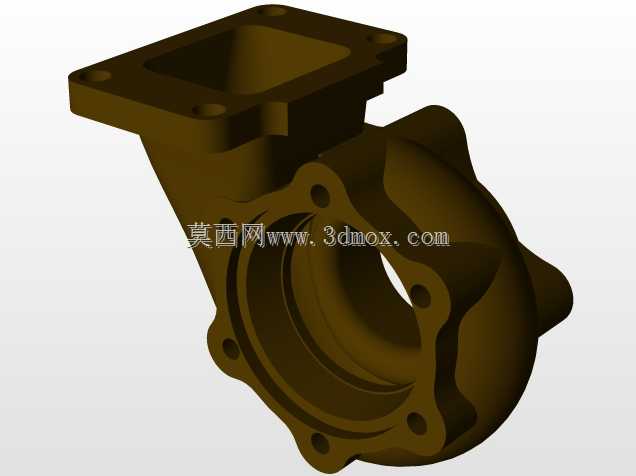

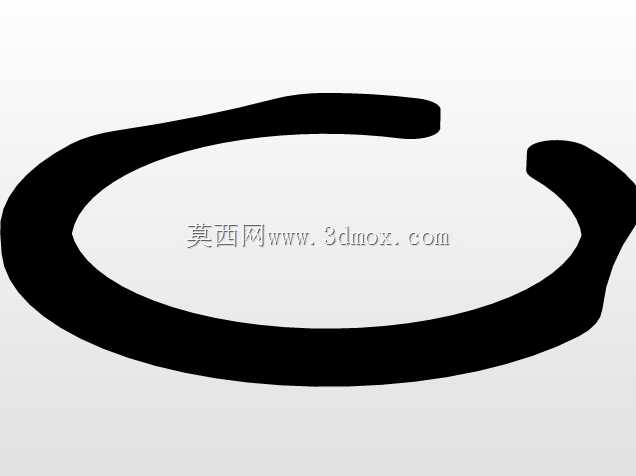

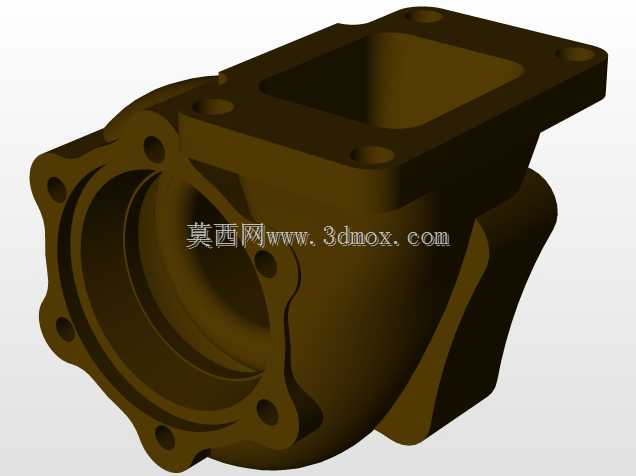

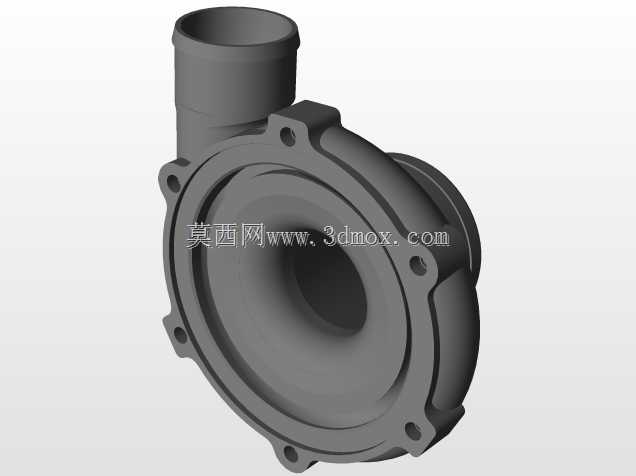

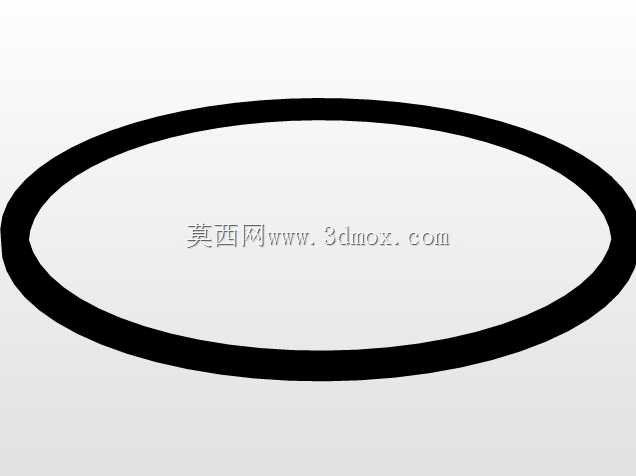

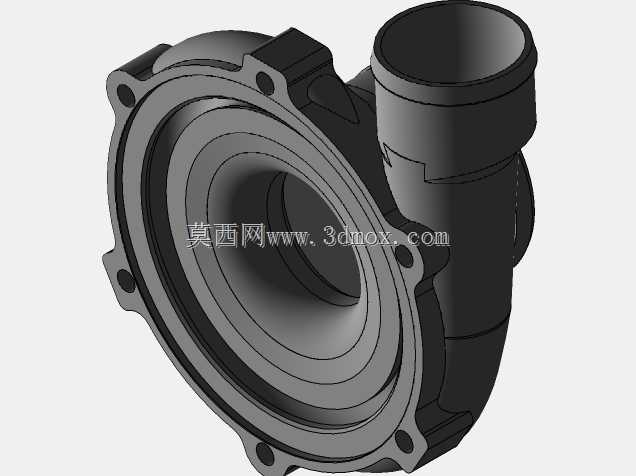

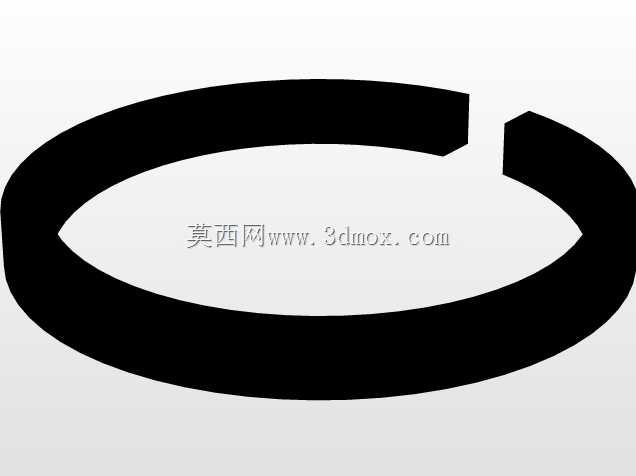

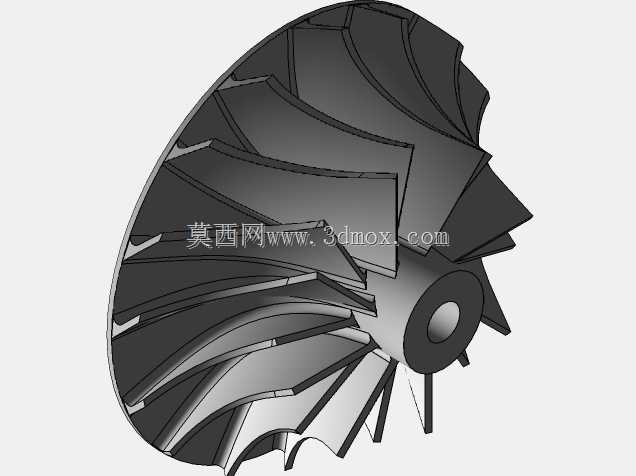

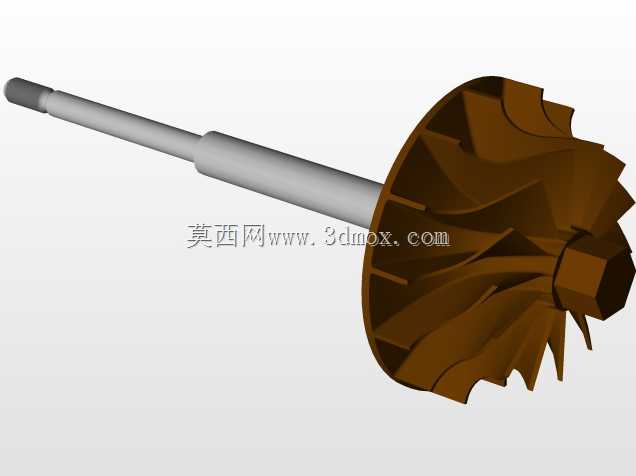

从产品功能特性来看，该T3规格涡轮增压器采用浮动轴承结构设计，压气机端采用前倾后弯式铝合金叶轮，兼顾高转速下的气动效率与结构强度，最高适配转速可达每分钟16万转，压气机壳采用铝合金压铸成型，表面做光滑流道处理，降低进气过程中的气流阻力与喘振风险；涡轮端采用耐高温铸钢材质涡轮壳与镍基合金涡轮叶轮，可耐受最高950摄氏度的废气持续冲击，适配发动机排气侧的高温工作环境；中间体部分设置独立的润滑油道与冷却腔，既可以为高速旋转的轴承组件提供持续润滑，也能带走涡轮端传导的热量，避免轴承过热失效，同时设置密封环结构，防止润滑油窜入进排气通路造成机油消耗异常。

在设计思路上，该结构严格遵循T3法兰的通用安装规范，压气机壳的进气口、出气口角度采用民用车型常用的布置角度，兼顾多数车型发动机舱的管路走向需求，避免安装时出现管路弯折干涉；涡轮端的进出口法兰尺寸匹配主流排气歧管、三元催化器的连接规格，安装孔位采用对称式布局，可适配不同车型的安装方向调整需求。外形尺寸方面，该增压器整体轴向长度控制在180mm以内，径向最大轮廓尺寸为140mm，安装时需要预留的最小边界空间为220mm*180mm*180mm，可适配多数横置、纵置发动机的舱内布局；安装固定点采用三点式支撑结构，分别布置在涡轮壳、中间体与压气机壳位置，可有效缓冲发动机工作时的振动，避免长期运行后出现连接松动、壳体开裂的问题；各连接法兰的密封面采用平面精加工设计，配合金属密封垫片可实现高压气体的可靠密封，避免增压压力泄漏导致的动力不足问题。
