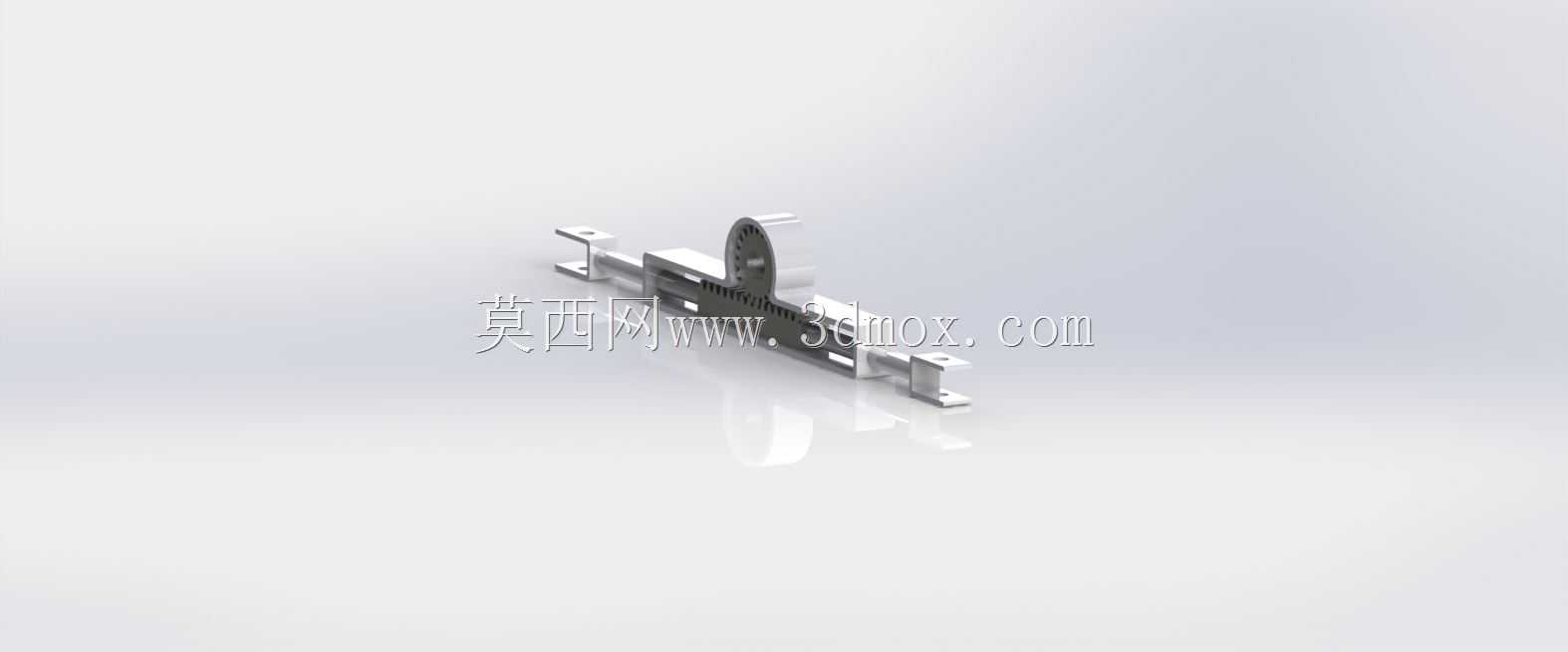

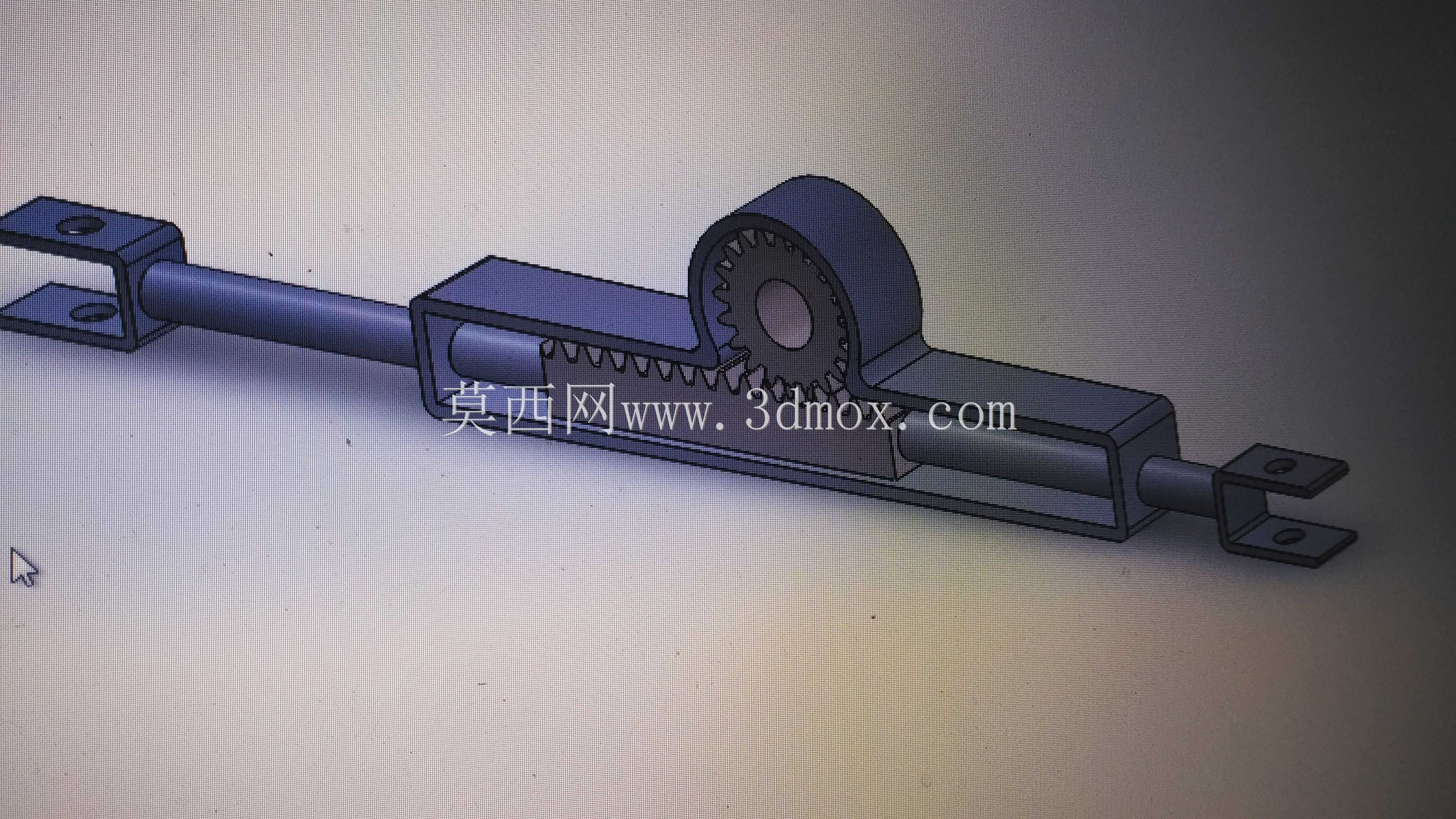

一级方程式赛车转向齿条齿轮传动结构

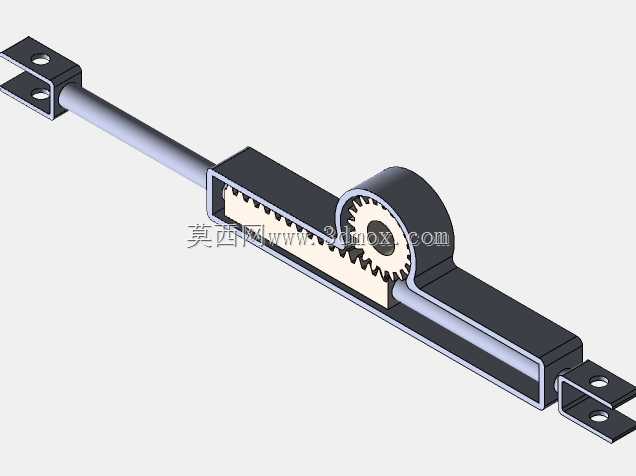

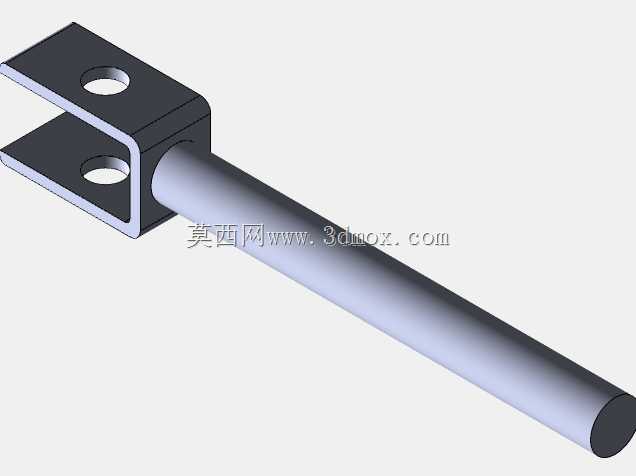

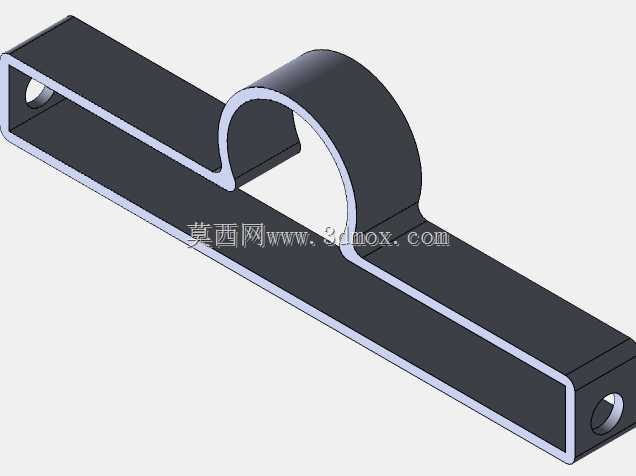

该转向齿条齿轮结构主要面向一级方程式赛车的转向系统应用场景，作为赛车转向执行端的核心传动部件，承担着将方向盘端的旋转运动转化为转向轮横向位移的关键作用，直接决定赛车转向操作的响应精度、传动效率与路感反馈表现，是方程式赛车转向总成中保障操控性能的核心组件。在实际赛事使用场景中，该结构需要适配方程式赛车高速行驶、大侧向加速度工况下的转向受力需求，既要保证传动过程无虚位、无迟滞，又要在连续颠簸、高频振动的赛道环境下保持结构稳定性，避免转向间隙变化带来的操控偏差。从功能特性来看，该齿条齿轮结构采用齿轮与齿条直接啮合的传动形式，相比民用车辆的转向结构，传动比设置更偏向直接的操控反馈，转向行程经过精准匹配，能够让车手通过小幅方向盘转动获得精准的前轮转向角度输出，适配方程式赛车对转向灵敏度的极高要求；齿条两端预留了与转向横拉杆连接的标准安装位，齿轮轴端适配转向柱的连接接口，整体结构集成度高，没有冗余的传动环节，能够最大程度降低传动过程中的能量损耗与间隙累积。在设计思路上，该结构完全围绕方程式赛车的实际转向需求展开，首先确定齿条的有效行程参数，匹配赛车前轮的最大转向角度需求，确保转向过程中齿条不会出现运动干涉；齿轮的齿形参数经过优化，在保证啮合强度的前提下降低啮合阻力，让车手转向操作时的力度反馈更线性；整体安装支座的位置与尺寸经过精准校核，能够直接适配一级方程式赛车前舱的安装空间，安装孔位与周边悬架、车架结构完全兼容，不需要额外做适配修改。从外形尺寸与安装边界来看，该结构整体呈横向长条布局，主体齿条部分为直线型结构，齿轮组件布置在齿条中部位置，整体高度方向尺寸紧凑，不会占用前舱过多的垂直空间，避免与前悬架推杆、减震器等部件产生空间干涉；两端的安装支座带有固定安装孔，孔位间距与车架上的安装点位完全匹配，安装后齿条的运动轨迹与前轮转向的运动轨迹保持平行，确保转向过程中传动顺畅无卡滞；齿条的总长度经过严格控制，在满足最大转向行程的前提下尽可能缩短整体长度，降低结构重量，符合方程式赛车轻量化的设计要求，同时齿条的运动行程边界经过限位设计，避免转向过度时齿条脱出齿轮啮合区间，保障极端工况下的结构安全性。
