带脚轮可移动多层老化测试机架结构

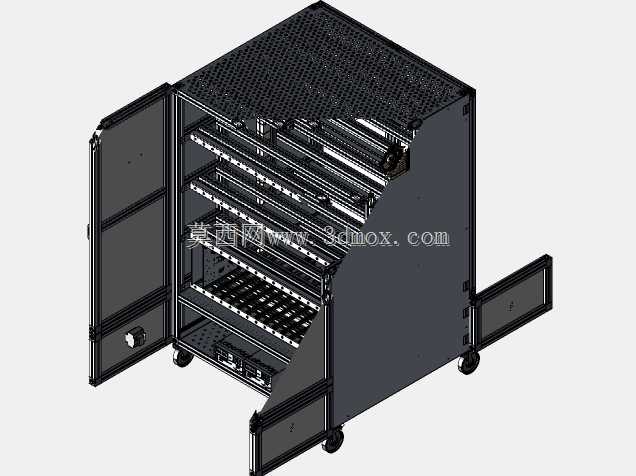

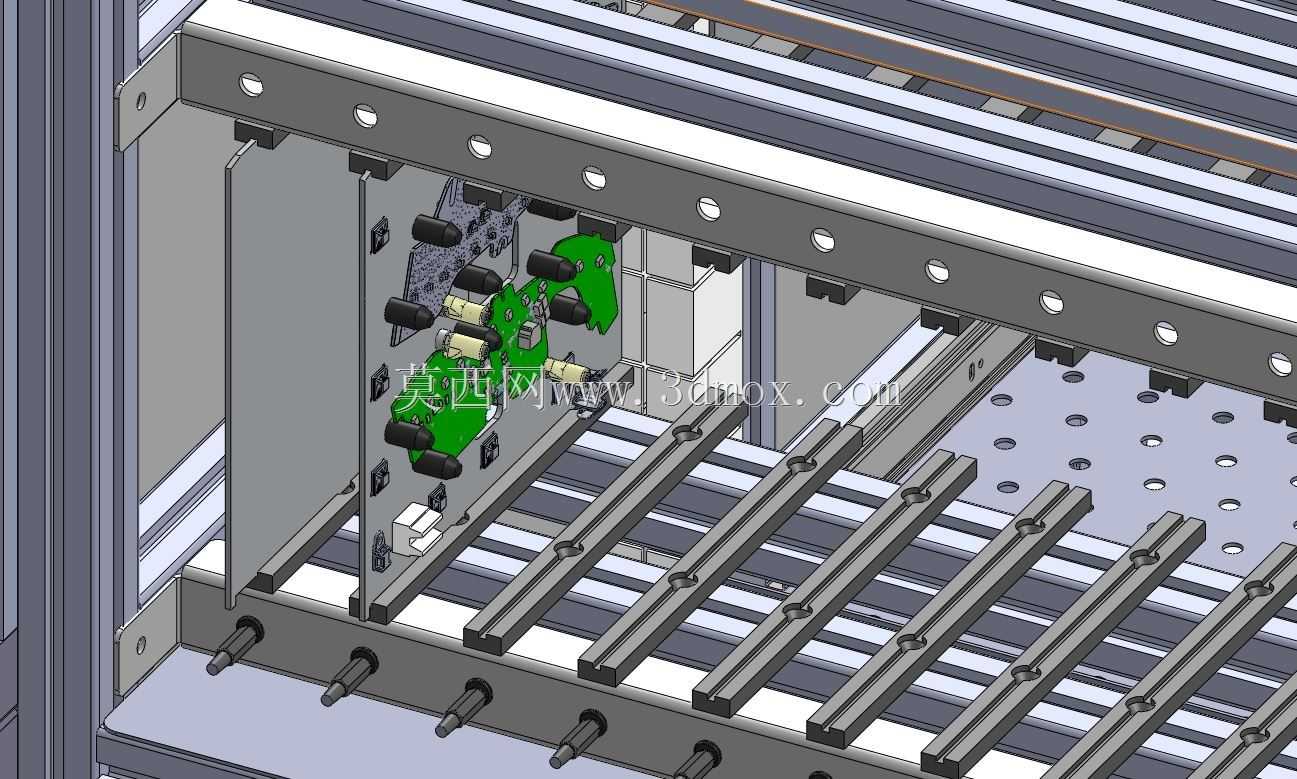

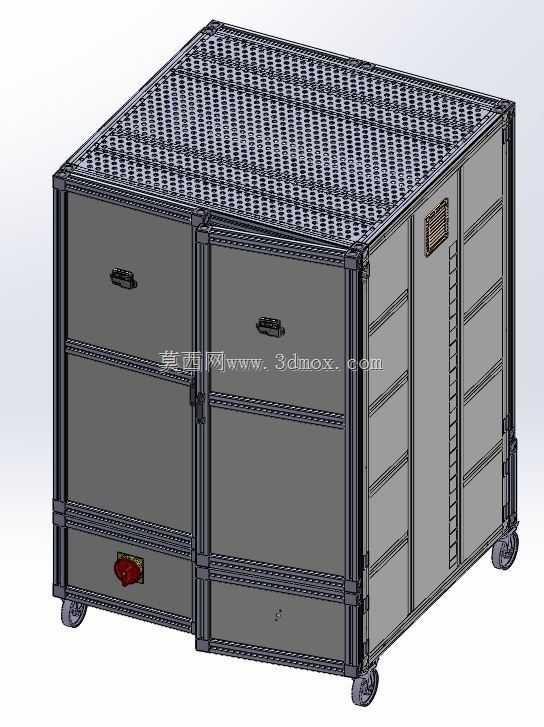

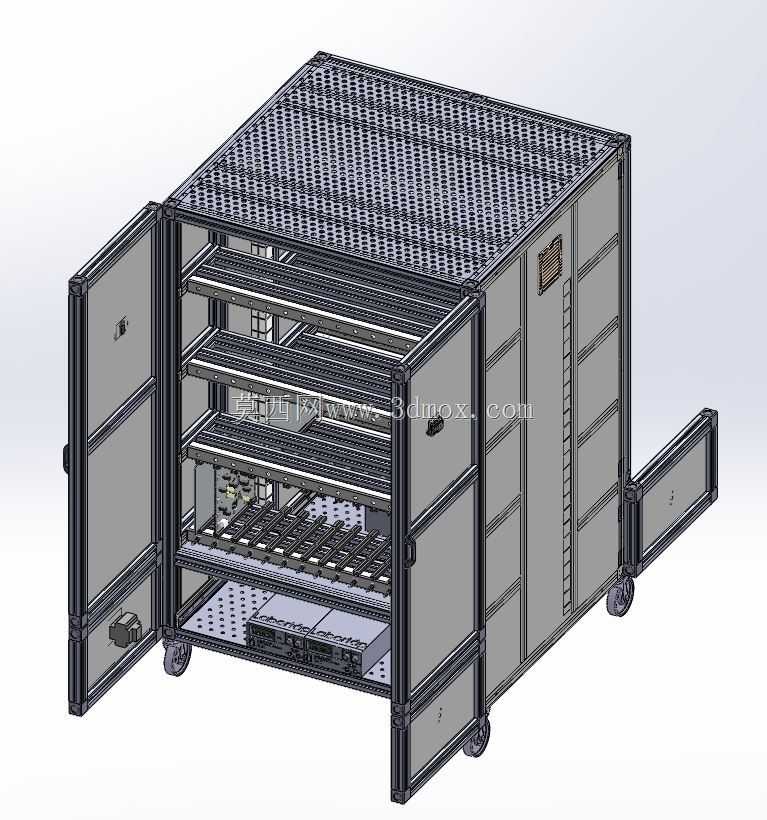

这款可移动多层老化测试机架，主要面向电子元器件、电源模块、小型工控板卡等产品的出厂老化测试场景使用，是生产制造环节中可靠性验证工序的核心承载工装，在消费电子、工业电气、通讯设备制造的产线后端测试区、老化车间中广泛应用，能够为待测试产品提供稳定的放置空间与规整的布线、运维操作空间。设备整体采用铝型材搭建主体框架，外部搭配钣金门板与冲孔网板围护结构，底部安装万向带刹脚轮，既可以在车间内灵活推移转场，也可以在定位后锁定脚轮保持机架稳定，避免测试过程中设备移位引发的接线松脱、测试中断问题。机架内部设置多层可调式置物层架，层架采用冲孔钣金搭配导向滑轨设计，每层可根据待测试产品的尺寸灵活调整层间距，适配不同规格大小的被测件摆放需求，层板的冲孔结构既可以减轻自身重量，也能够保障测试过程中的空气流通，配合顶部的冲孔网板形成上下贯通的散热风道，避免老化测试过程中热量在柜体内积聚，影响测试结果的准确性甚至引发过热安全隐患。机架采用双开门加侧置抽拉运维仓的结构设计，正面双开门可以完全打开，方便操作人员批量取放被测产品，门板上设置有锁具与观察区域，测试过程中可以关闭柜门形成相对封闭的测试空间，减少外界粉尘、杂物触碰测试线路的风险，侧置的抽拉仓可以放置测试配套的电源模块、数据采集终端等附属设备，既不占用主置物区的空间，也方便运维人员快速排查线路、调整测试参数。在设计思路上，这款机架优先考虑了测试场景的操作便捷性与长期使用的结构稳定性，框架连接处采用标准角件加固，整体承重能力可以满足多层满载被测产品的放置需求，柜体侧面预留有走线槽与接线端口位，测试线路可以沿着框架内部的走线槽规整排布，避免线路杂乱缠绕引发的安全问题，整体外形尺寸适配常规车间通道与老化房的摆放边界，既可以单台独立使用，也可以多台并排摆放组成规模化老化测试群组，充分利用车间的立体空间，提升老化测试工序的整体承载效率。
