嵌入式单通道温度PID控制仪表结构设计

这款单通道PID控制仪表是工业温控场景中应用极为广泛的核心控制元件，常见于小型工业加热设备、实验室温控装置、小型烘干设备、恒温培养箱、电子元器件焊接工位温控、小型风冷散热系统等场景，承担温度闭环控制的核心功能，能够对接热电偶、热电阻等常见温度传感元件，实时采集被控环境的温度参数，通过内置PID算法动态调整输出信号，驱动加热器、散热风扇等执行元件动作，将被控区域的温度稳定维持在设定数值范围内，避免温度超限引发的产品报废、设备损坏或者温度不足导致的工艺不达标问题。

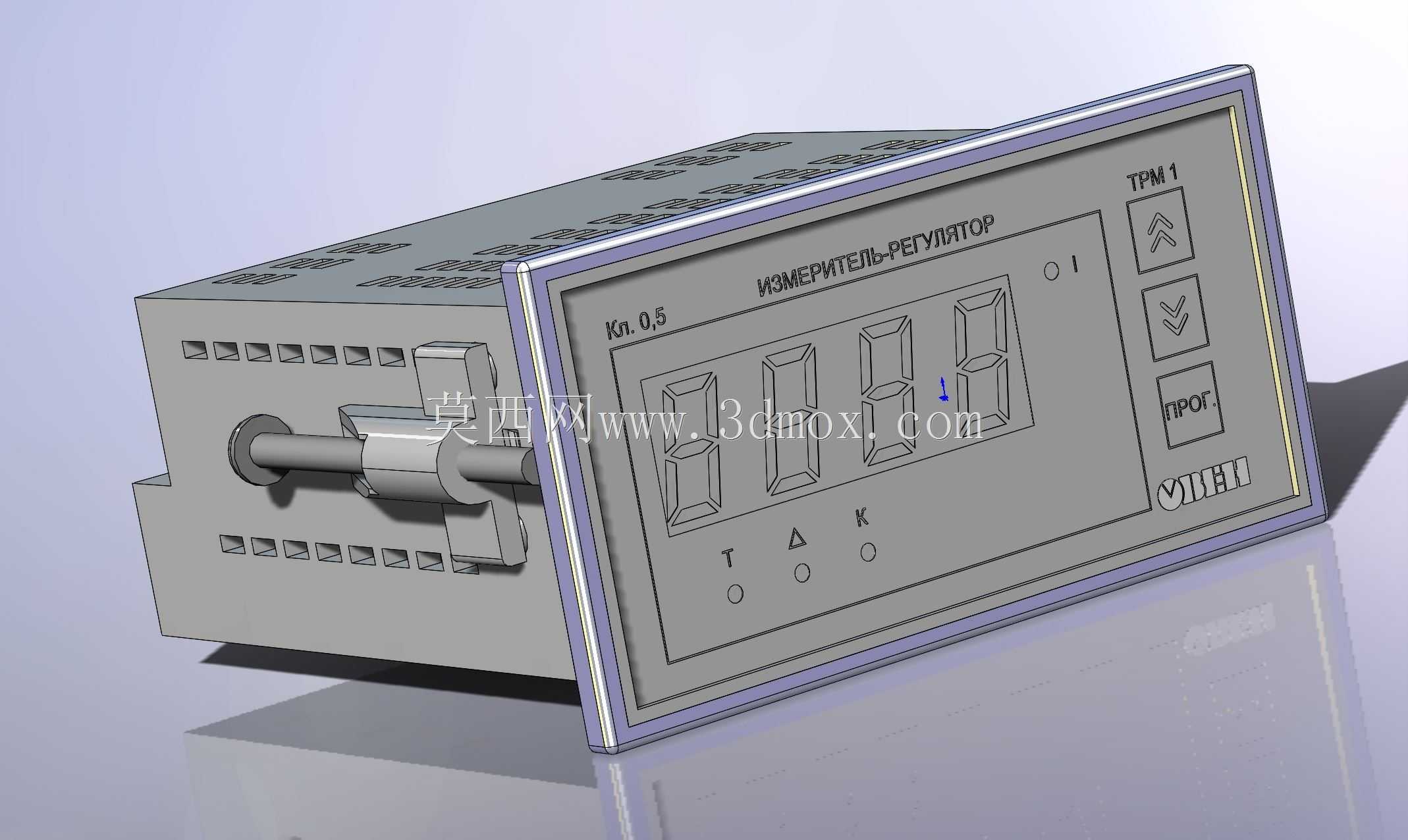

从产品功能特性来看，这款仪表采用四位高亮数码管作为实时数值显示载体，能够清晰展示当前实测温度值，面板设置了三个功能操作按键，分别对应参数上调、下调以及功能确认切换，可快速完成目标温度设定、PID参数整定、控制方向切换等操作，面板下方设置三个状态指示灯，分别对应输出动作、报警触发、参数设定等不同工作状态，操作人员无需打开设备柜体即可快速判断仪表运行状态。仪表正面设置了防护边框，能够提升面板的抗磕碰能力，适配工业现场相对复杂的安装使用环境。

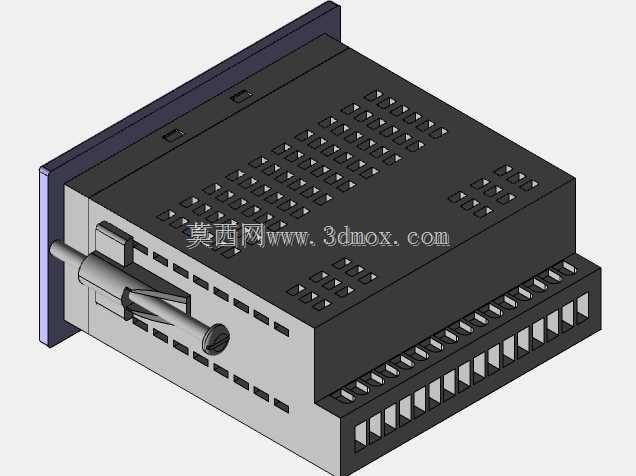

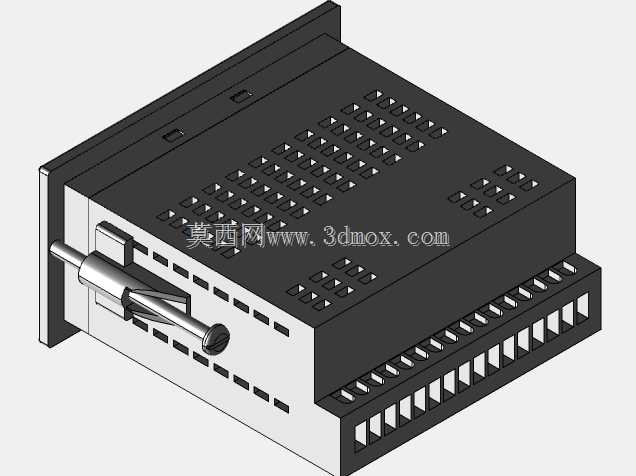

在设计思路上，这款仪表采用标准嵌入式安装结构，整体为长方体壳体设计，壳体侧面预留了标准的接线端子排布区域，能够兼容常规的工业柜内接线需求，壳体后端设置了安装固定卡扣结构，无需额外螺丝即可快速卡入标准开孔的控制柜面板，大幅提升现场安装效率。壳体表面设计了多组散热格栅，能够在仪表长时间工作时及时散去内部电路产生的热量，避免高温累积导致的元件老化加速、测量精度漂移问题。前面板的显示区域做了轻微内凹设计，能够减少外部光线直射产生的反光，提升不同光照环境下的数值可读性，操作按键采用凸起式触感设计，操作人员佩戴劳保手套也可准确完成按键操作，适配工业现场的实际操作习惯。

从安装边界来看，这款仪表适配常规的面板嵌入式安装开孔尺寸，壳体深度适配常规控制柜的内部安装空间，不会与柜内其他布线、元件产生空间干涉，接线端子的排布位置预留了足够的接线操作空间，方便施工人员完成电源线、传感线、输出控制线的接驳固定，整体外形紧凑小巧，能够在有限的柜面空间内完成安装，适配各类小型设备的控制柜布局需求，无需对原有柜体做大幅改造即可替换同规格的老旧温控仪表。
