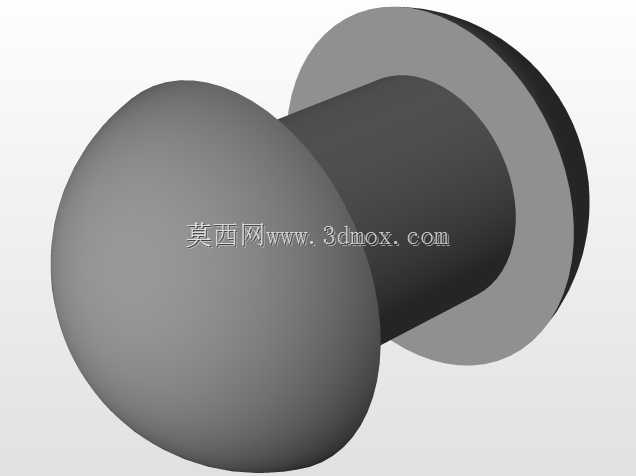

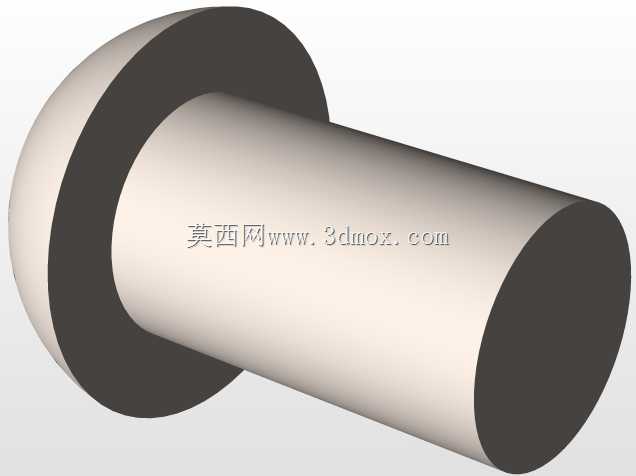

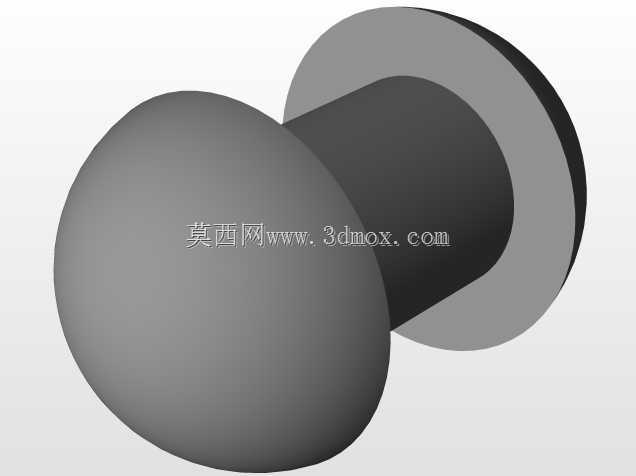

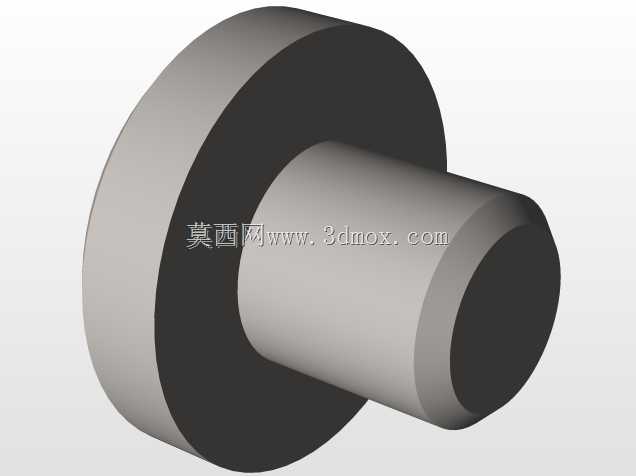

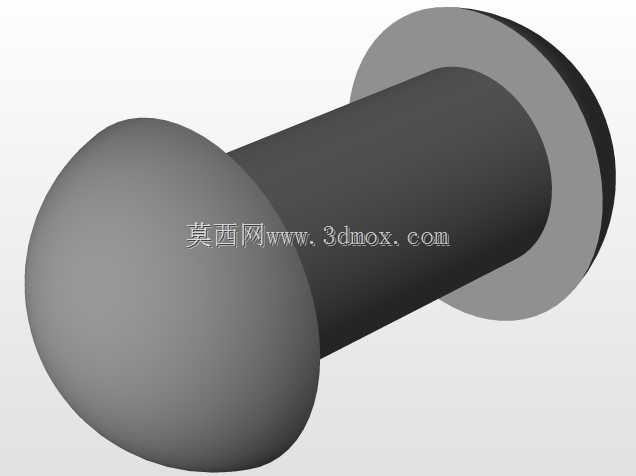

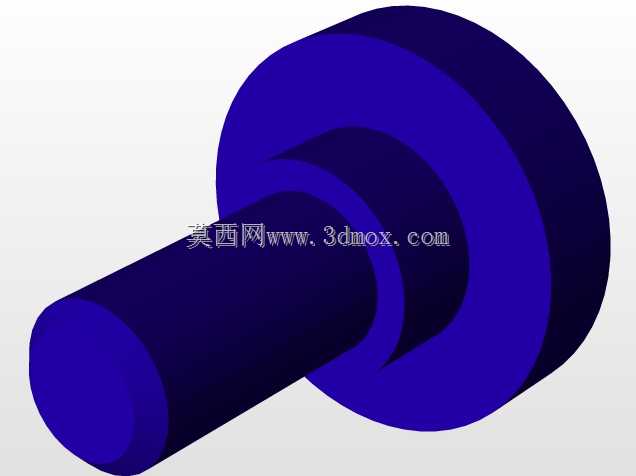

大扁头带法兰圆柱紧固连接件结构设计

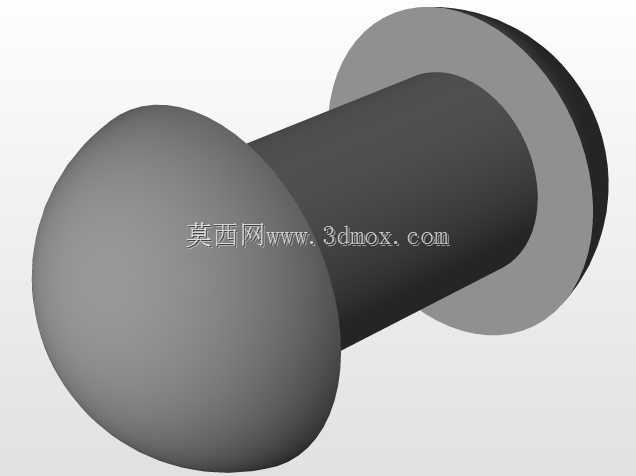

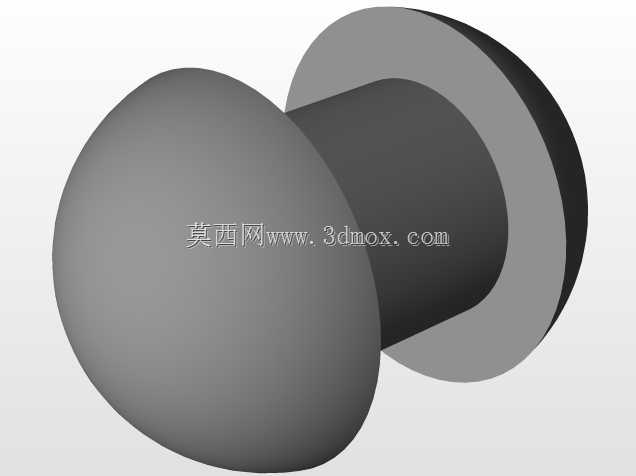

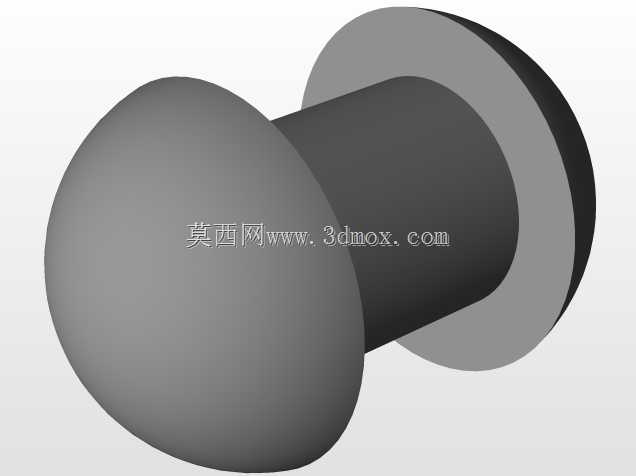

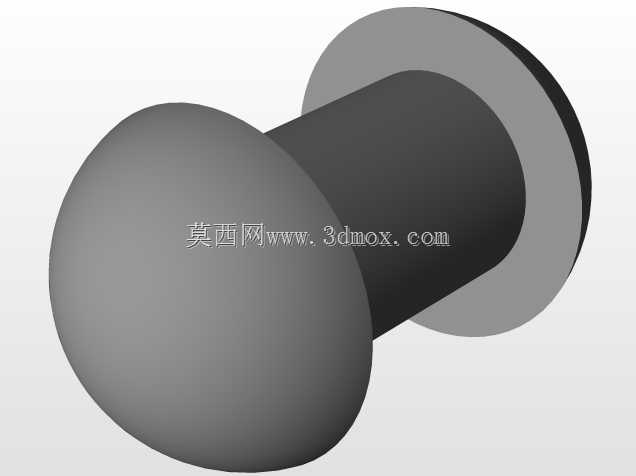

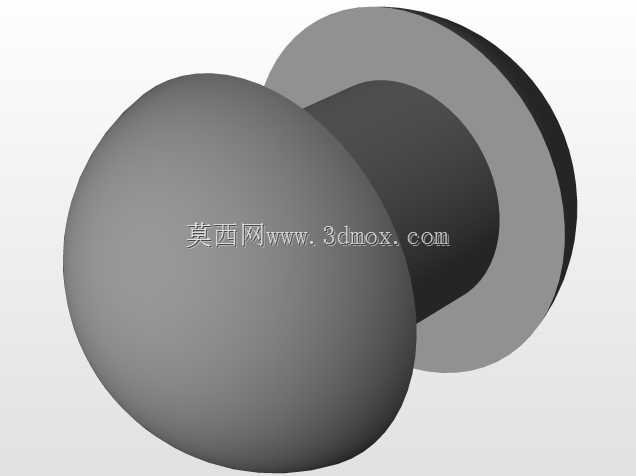

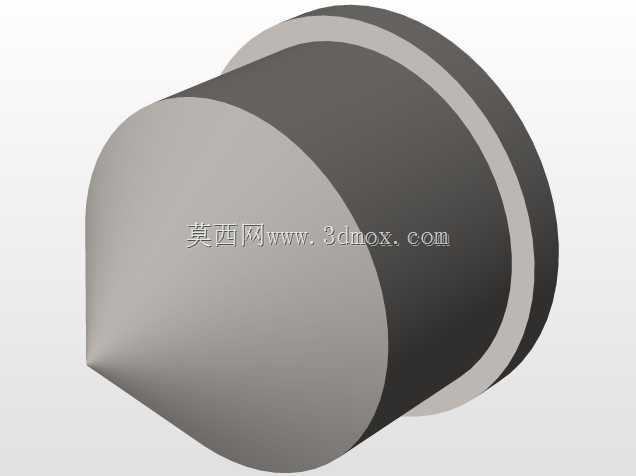

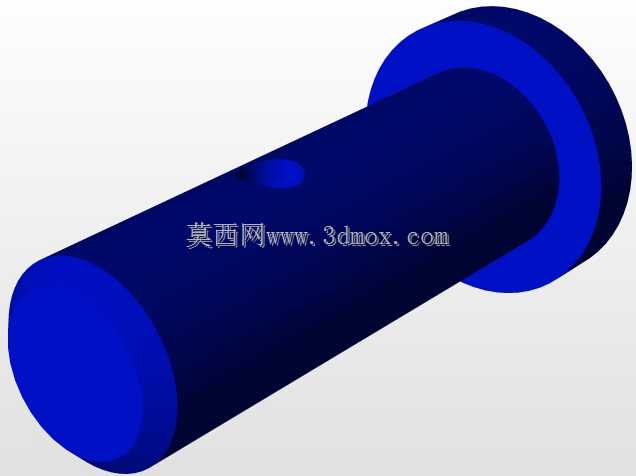

这款带法兰大扁头圆柱连接件，是机械装配领域常用的紧固类零部件，主要应用在需要大接触面积分散压紧力、同时要求定位精准的装配场景中，常见于钣金箱体拼接、轻型设备机架组装、电气柜内部元件固定、民用五金制品连接等工况，能够有效避免连接件头部压溃软质基材表面，同时自带的法兰结构可省去额外加装平垫圈的工序，提升装配作业效率。从功能特性来看，该连接件的大扁头设计拥有远超普通圆柱头、沉头连接件的头部接触面积，在压紧铝型材、薄钢板、工程塑料等低强度基材时，可将锁紧力均匀分散到更大的接触区域，防止基材表面出现压痕、凹陷甚至开裂问题；头部与杆部衔接位置的一体式法兰凸缘，既能够在装配时起到轴向定位作用，控制连接件拧入的深度，也可在受振动载荷时提供额外的防松阻力，降低连接件在持续振动工况下出现松动退牙的概率；圆柱状的杆部可与对应规格的安装孔形成间隙配合或过渡配合，装配过程中导向性优异，不会出现偏斜卡滞的问题。在设计思路层面，这款连接件采用了等直径杆部与大直径扁头、法兰凸缘一体化的结构，整体造型无尖锐棱角，头部外轮廓为光滑弧面过渡，既能够减少装配过程中对操作人员的剐蹭风险，也可在外观要求较高的外露装配场景中保持整洁的视觉效果；杆部长度与法兰直径、头部直径的比例经过匹配优化，既保证了足够的连接咬合长度，也避免了头部尺寸过大占用过多装配空间，法兰凸缘的厚度经过强度校核，在额定锁紧力矩下不会出现变形翘曲的问题，能够持续提供稳定的压紧力。从安装边界来看，该连接件的杆部直径适配对应规格的预制安装孔，安装时需保证基材表面与法兰贴合面平整无凸起，避免法兰面出现点接触导致压紧力不均；头部的扁头结构适配对应的拧紧工装，作业时需控制锁紧力矩在材料许用范围内，防止杆部出现过载断裂或头部滑牙问题；法兰的外径大于杆部直径数倍，在安装空间规划时，需在连接件头部周围预留足够的法兰贴合区域，避免周边结构干涉法兰面的正常压紧，同时杆部伸出安装面的长度需匹配配套锁紧件的厚度，保证咬合长度满足载荷要求。
