龙门移动式平面工件烘干作业设备

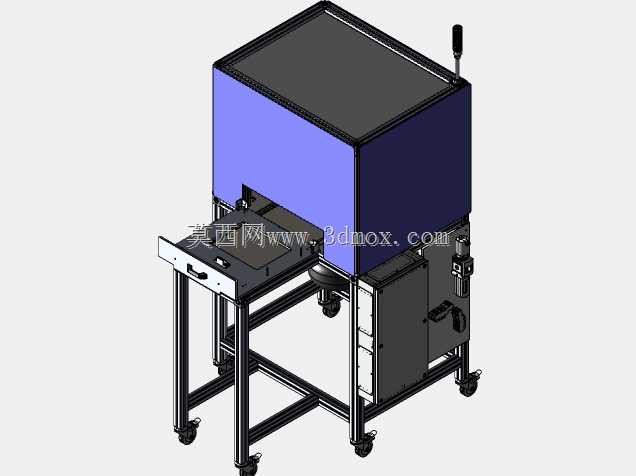

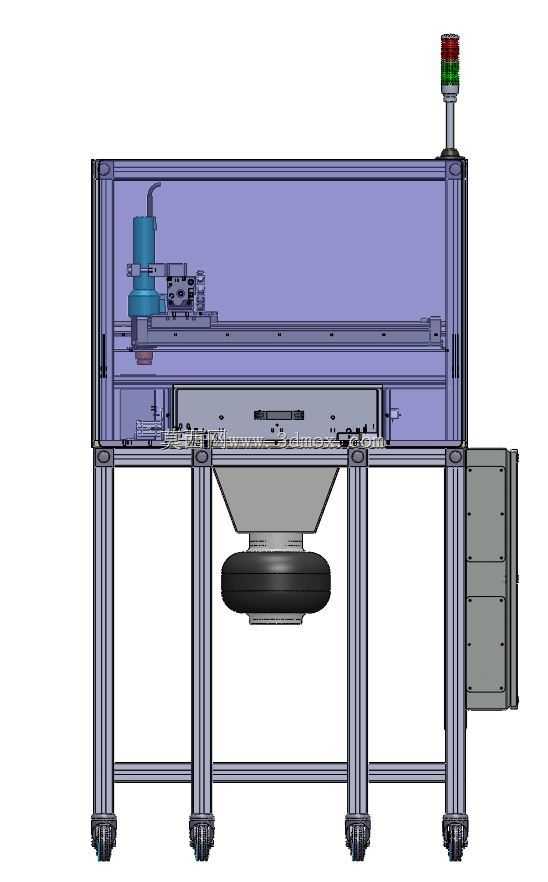

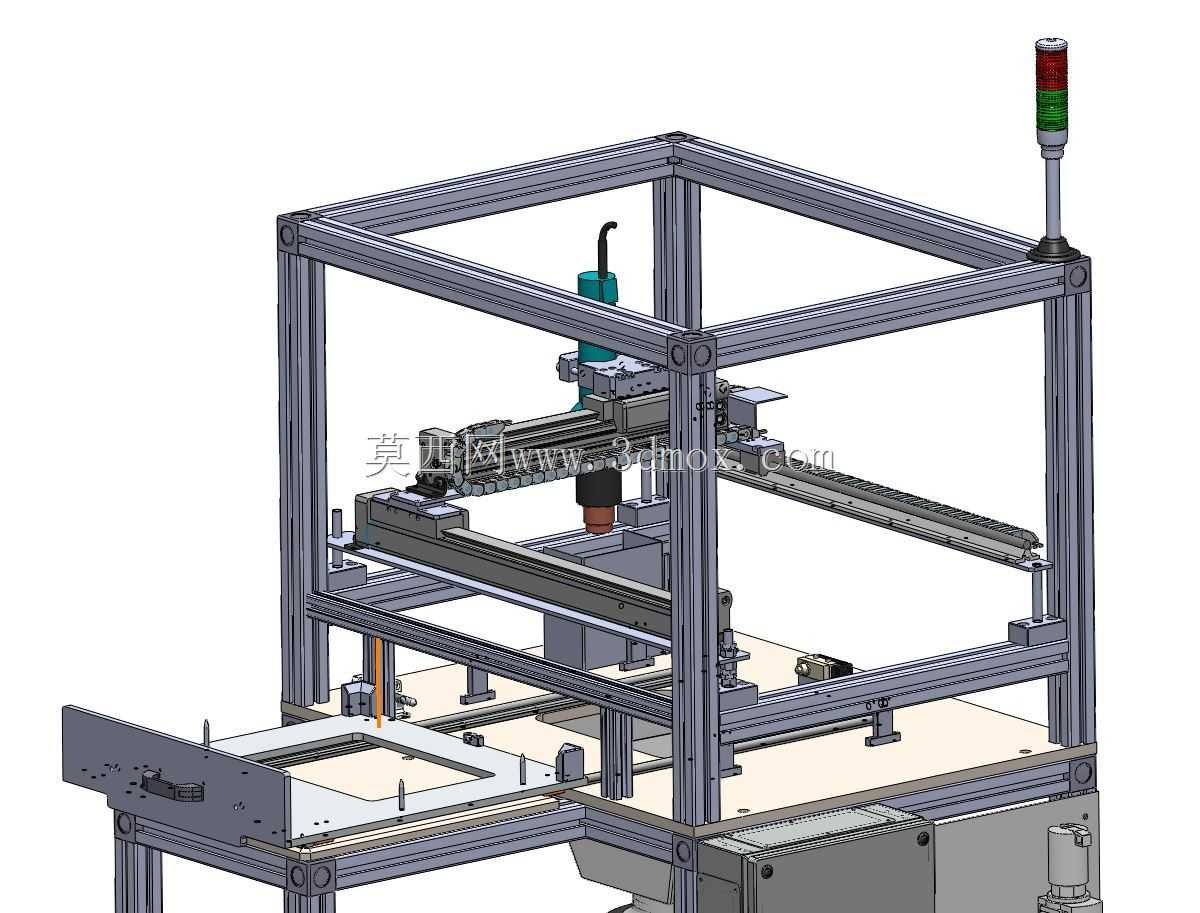

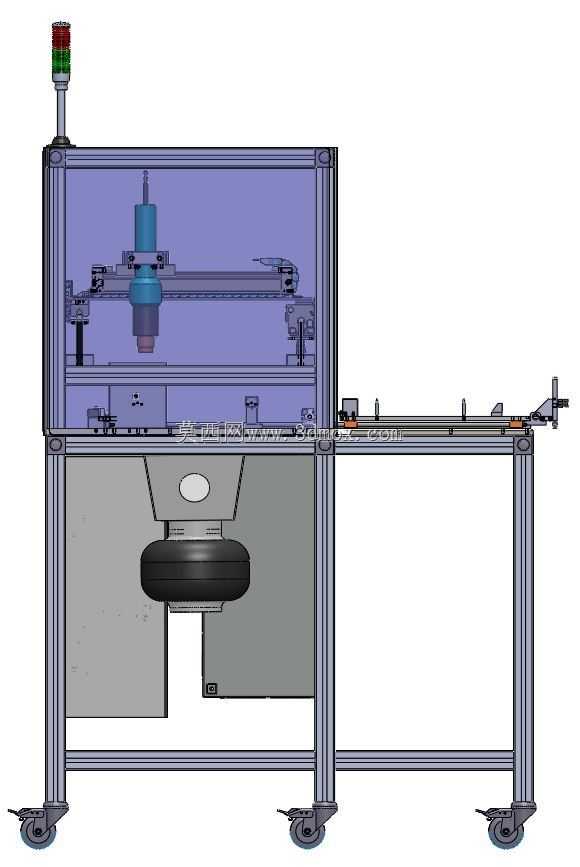

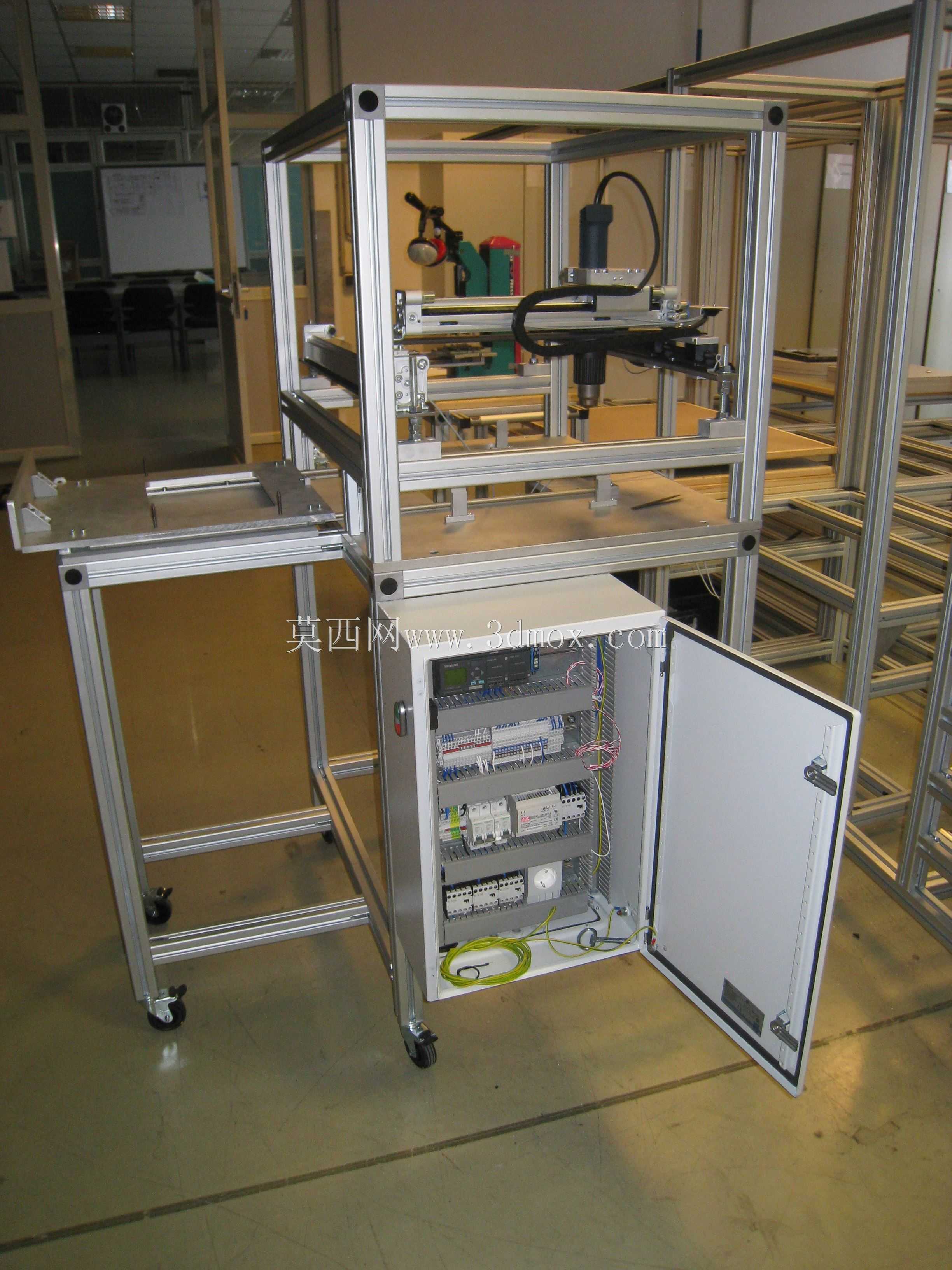

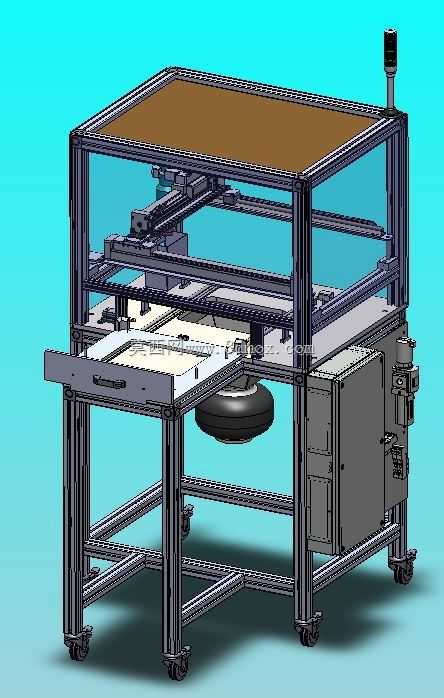

该设备主要面向中小型平面类工件的表面干燥工序场景，常见应用于电子元器件组装后助焊剂残留烘干、塑胶件表面涂层表干、小型五金件清洗后水渍烘干、印刷类工件油墨固化前预干燥等生产环节，适配小批量多品类的柔性生产需求，可嵌入短流程生产线末端，也可作为独立工位由操作人员完成上下料作业，无需复杂的产线对接改造，适配多数中小型加工车间的工位布局。设备整体采用工业铝型材拼接搭建机架，底部配置万向带刹脚轮，既可以根据生产需求灵活调整工位位置，也可以在固定工位时锁止脚轮保证作业稳定性，机架整体采用方通铝型材搭配角件连接的结构，无需复杂焊接加工，组装便捷且后期维护改造成本低，上层框架预留了走线与拖链安装空间，所有线缆均内置在型材槽位内，避免作业过程中线缆剐蹭工件或被干燥热源烘烤老化。设备核心功能是实现干燥单元在工件上方的X轴与Y轴平面移动，替代传统固定位置烘干的不均匀问题，操作人员将待烘干工件放置在拉出式载物平台上后，将载物台推入设备作业区域，干燥单元即可按照预设的移动路径覆盖整个工件平面，针对不同尺寸的工件可调整移动行程边界，避免干燥单元空跑浪费能耗，干燥单元采用悬挂式安装在移动滑台上，可根据工件的烘干温度需求调整悬挂高度，适配不同厚度工件的烘干距离要求。设备侧面集成了电气控制柜体，将驱动模块、控制元件、电源模块全部集成在封闭柜体内，避免车间粉尘、水汽接触电气元件引发故障，柜体侧面预留散热格栅保证长时间运行的散热需求，顶部安装三色警示灯，可直观反馈设备运行、待机、故障状态，方便操作人员远距离掌握设备工况。载物平台采用抽拉式导轨结构，操作人员上下料时可将平台完全拉出设备框架，避免在框架内部放置工件时磕碰机架或干燥单元，平台表面采用耐高温平整板材，可直接放置托盘类载具，也可根据工件外形定制定位治具，适配不同外形的平面工件装夹需求。设备整体安装边界紧凑，占地面积仅需两平方米左右，无需额外的地基固定，普通车间硬化地面即可放置使用，X轴与Y轴移动均采用伺服驱动搭配直线导轨的传动结构，移动速度平稳可调，可根据不同工件的烘干工艺要求调整移动速度与停留时间，保证工件表面每个区域都能获得均匀的干燥时长，避免局部过烘或者烘干不足的问题，设备框架上层设置有防护顶板，可阻挡车间落尘掉落到工件表面，同时也能避免干燥产生的挥发物直接向上扩散到车间环境中，可根据需求在顶板位置加装排风接口对接车间排风系统。
