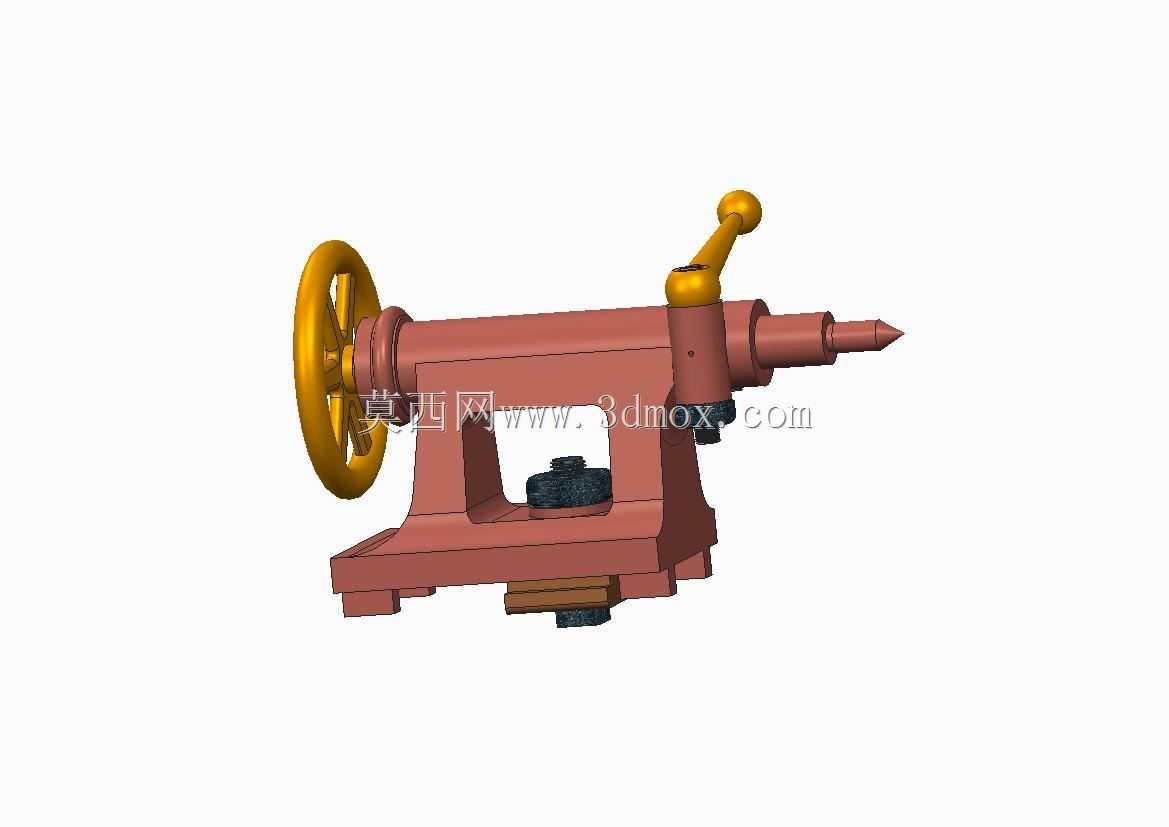

车床尾座高精度机械结构设计

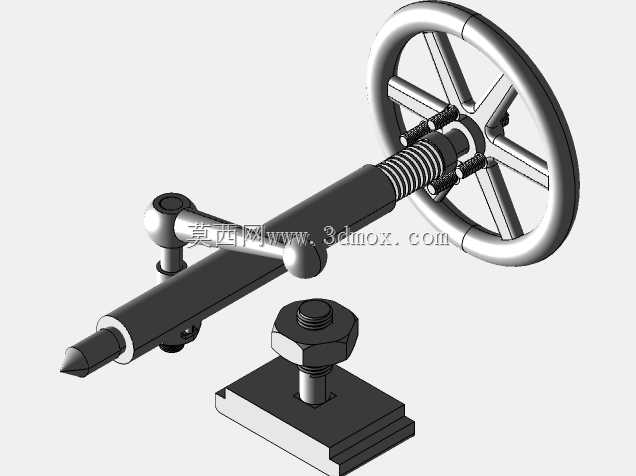

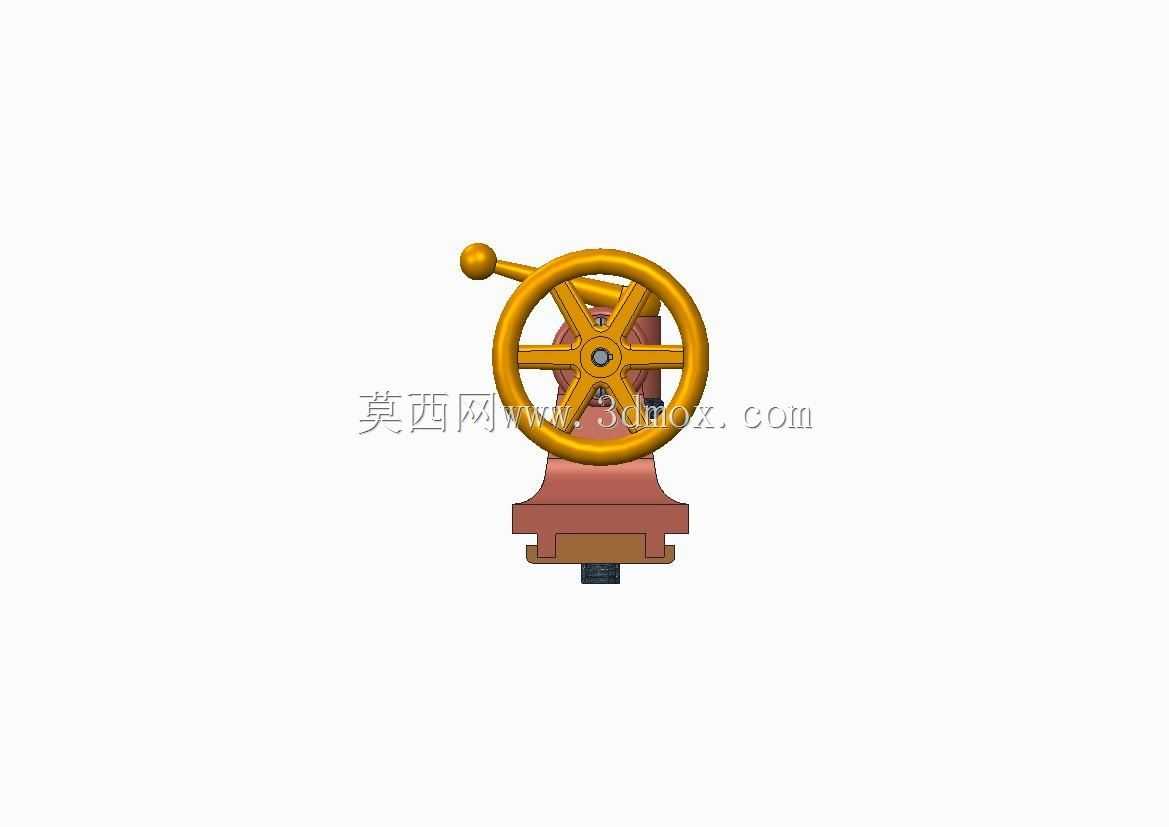

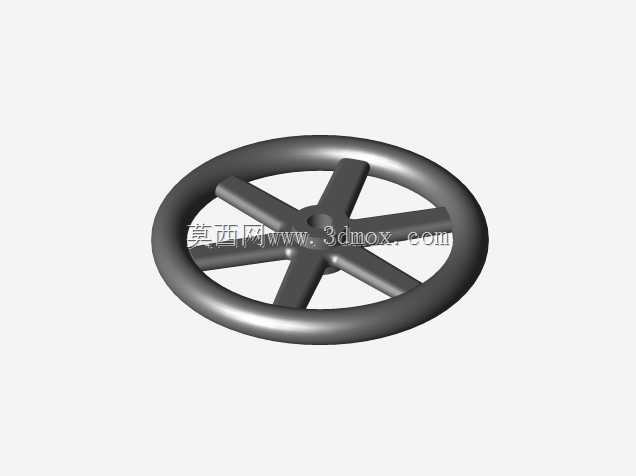

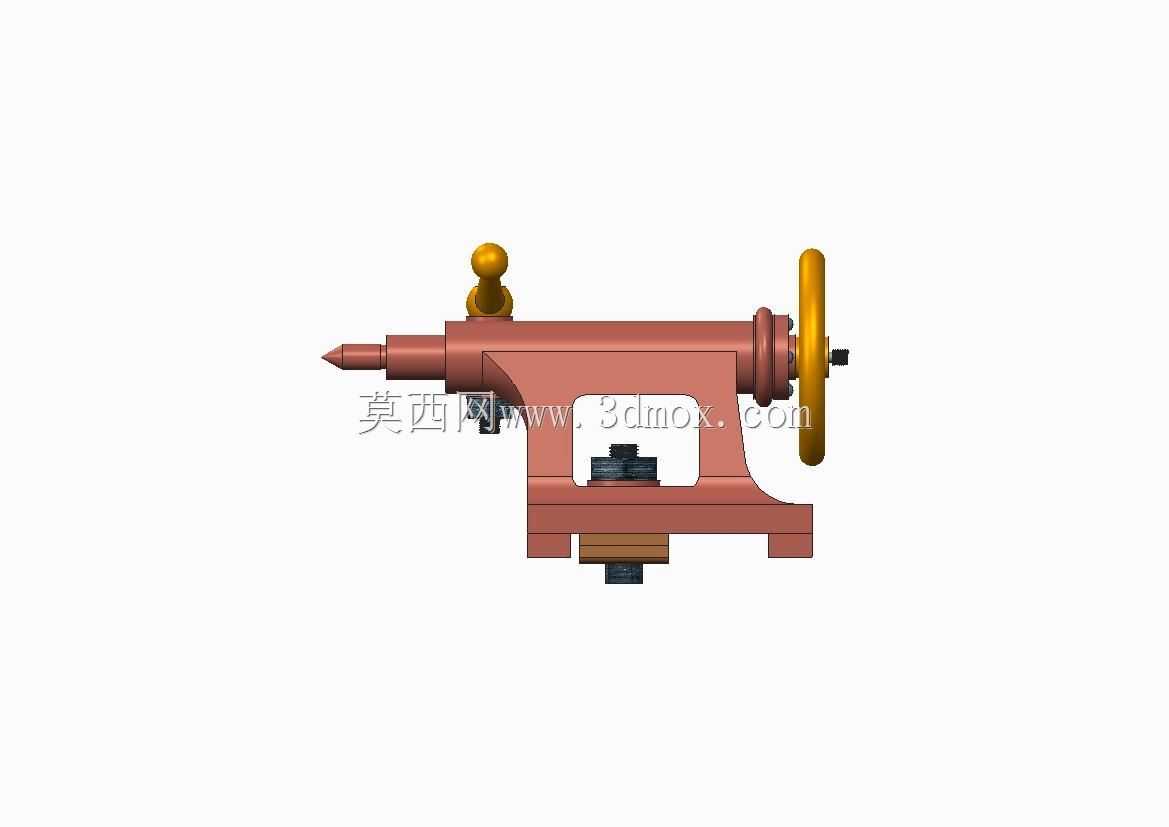

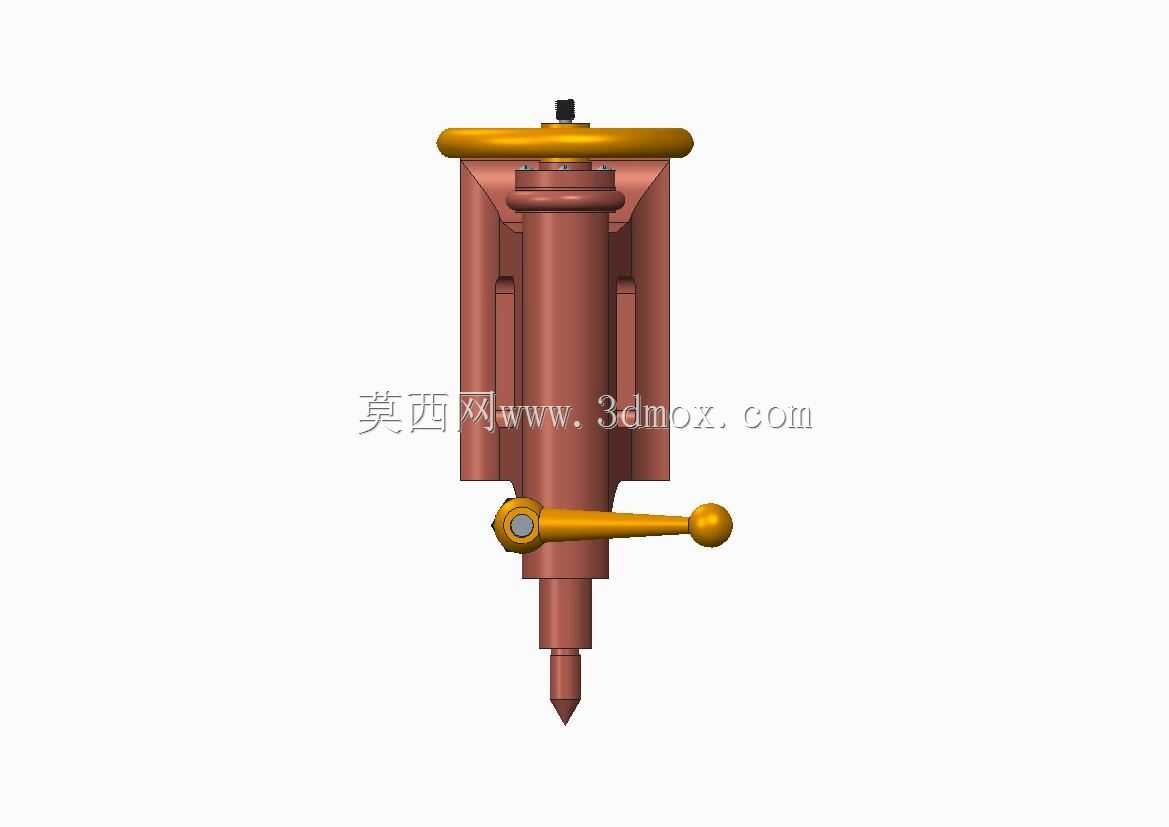

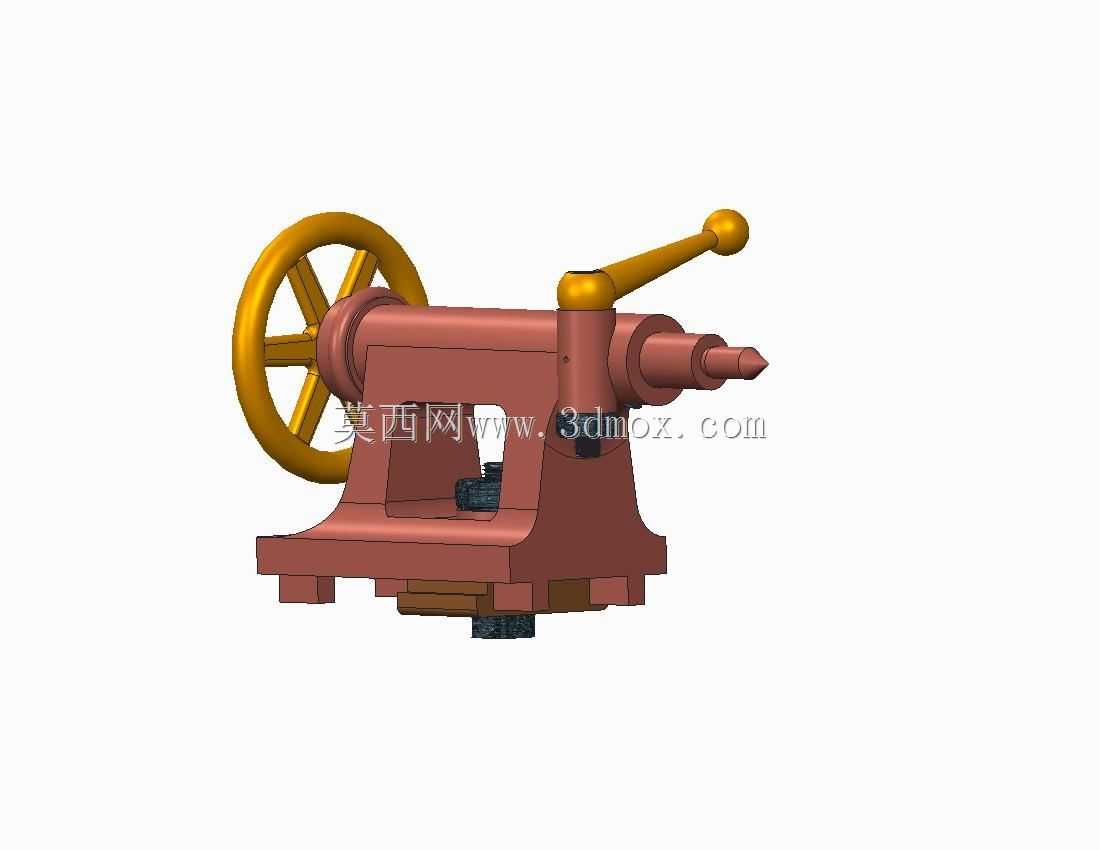

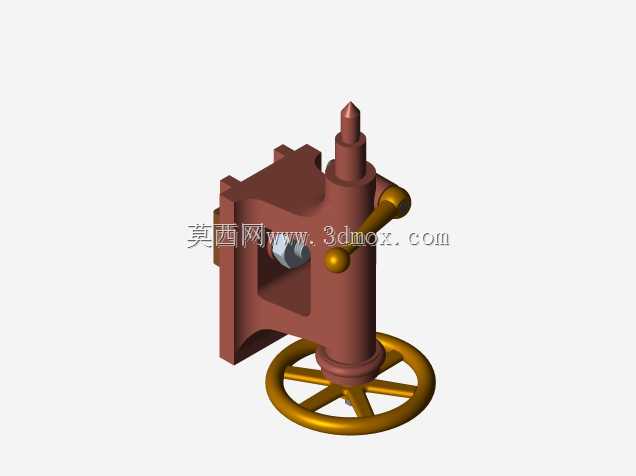

车床尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控车床的轴类、盘套类零件加工场景，在长轴类工件车削工序中承担工件轴向顶紧支撑作用，可有效抵消切削过程中工件受径向切削力产生的挠曲变形，同时也可搭配安装钻头、铰刀、丝锥等孔加工刀具，完成工件端面的钻孔、铰孔、攻丝等内孔加工工序，是车床完成回转体零件加工不可或缺的配套组件。该尾座整体采用经典落地式安装结构，底部设置与车床床身导轨匹配的安装基面与锁紧压板结构，可沿床身导轨方向根据工件长度灵活调整轴向安装位置，调整到位后通过底部锁紧机构将尾座本体与床身导轨牢固锁止，避免加工过程中出现位置偏移影响加工精度。尾座核心功能部件包含顶尖套筒、手轮进给机构、套筒锁紧手柄、尾座锁紧机构几大部分，其中顶尖套筒采用精密圆柱导向结构，与尾座本体的导向内孔采用小间隙滑动配合，保证套筒轴向进给时的同轴度精度，前端可安装标准莫氏锥度顶尖，适配不同规格的活动顶尖、固定顶尖以及孔加工刀具，满足不同加工场景的使用需求。手轮进给机构采用梯形螺纹传动副，传动平稳无窜动，转动手轮可带动套筒实现轴向平稳进给，进给行程可覆盖常规长度工件的顶紧与孔加工进给需求，操作侧设置的锁紧手柄可在套筒调整到目标位置后快速将套筒锁止，避免切削过程中套筒受轴向力产生位移，保障加工过程的稳定性。设计过程中严格遵循车床部件的刚度与精度设计准则，尾座本体采用箱型筋板结构，在保证整体结构刚度的同时合理控制部件自重，避免移动调整时操作费力，各运动副的配合精度均按照普通车床精度标准设计，保证顶尖轴线与车床主轴轴线的同轴度误差控制在允许范围内，避免顶紧工件时出现别劲、工件弯曲变形等问题。安装边界方面，尾座底部导轨安装面的宽度、压板间距均匹配常规卧式车床的床身导轨参数，可直接适配多数同规格卧式车床的安装尺寸，无需额外改装即可直接安装使用，整体结构兼顾了操作便捷性、结构刚度与加工精度要求，能够满足常规车削加工场景下的工件支撑与孔加工功能需求。
