六缸V型内燃机内部结构装配设计

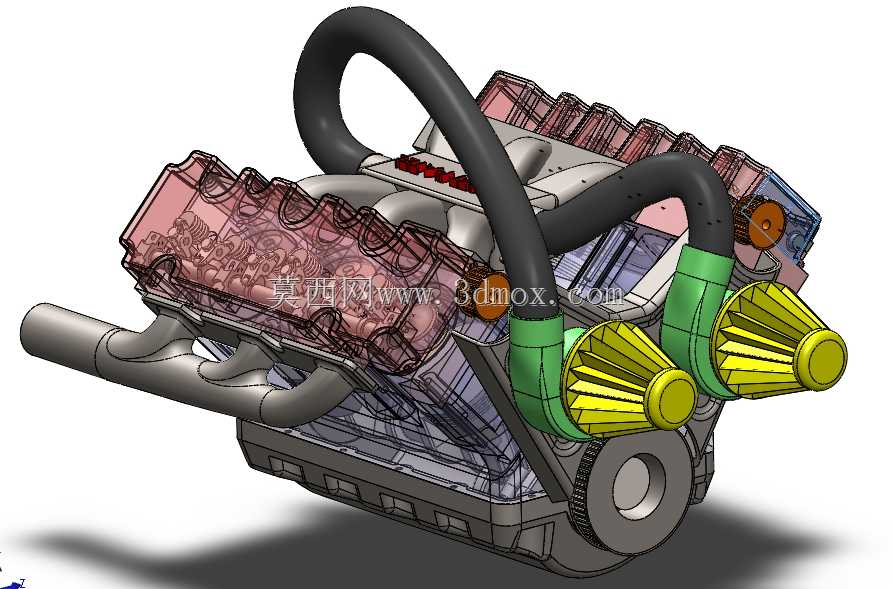

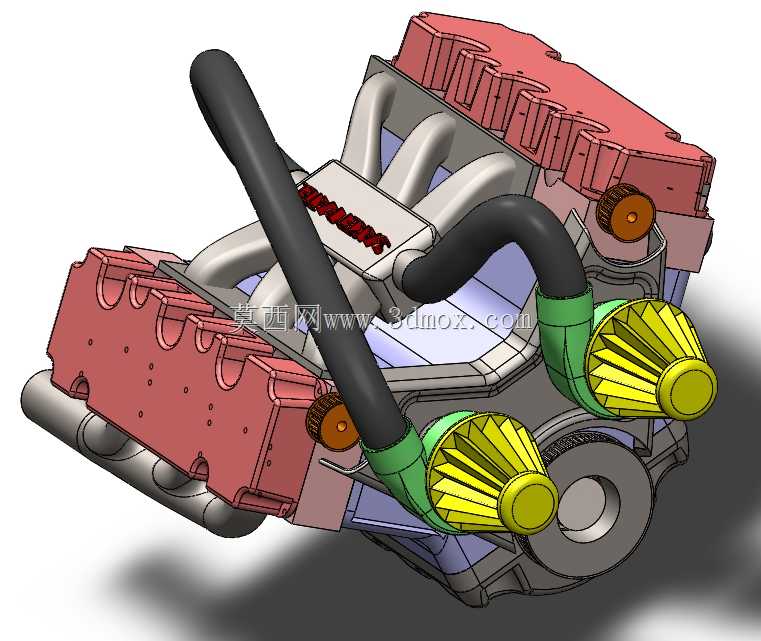

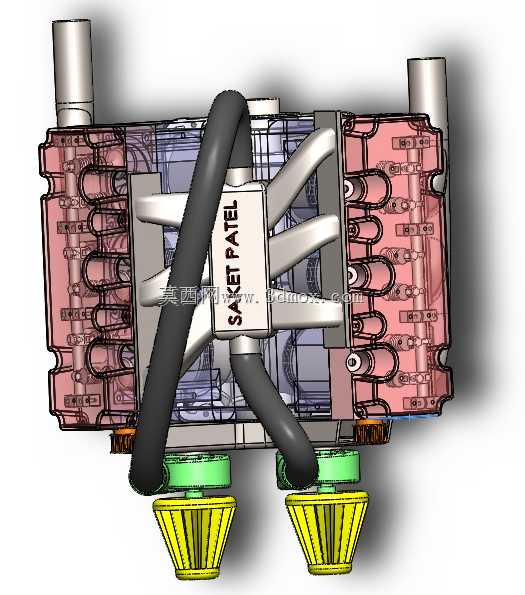

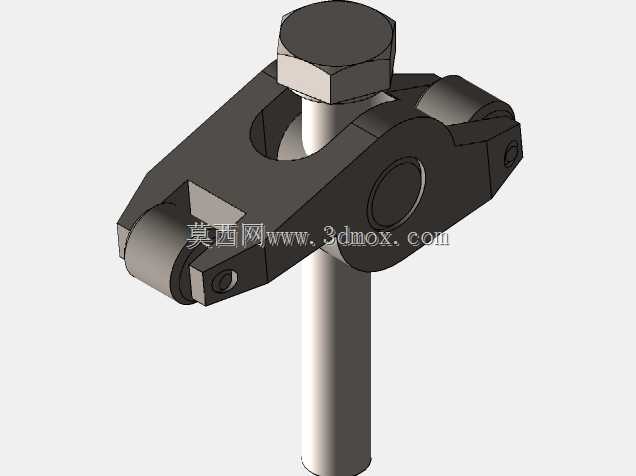

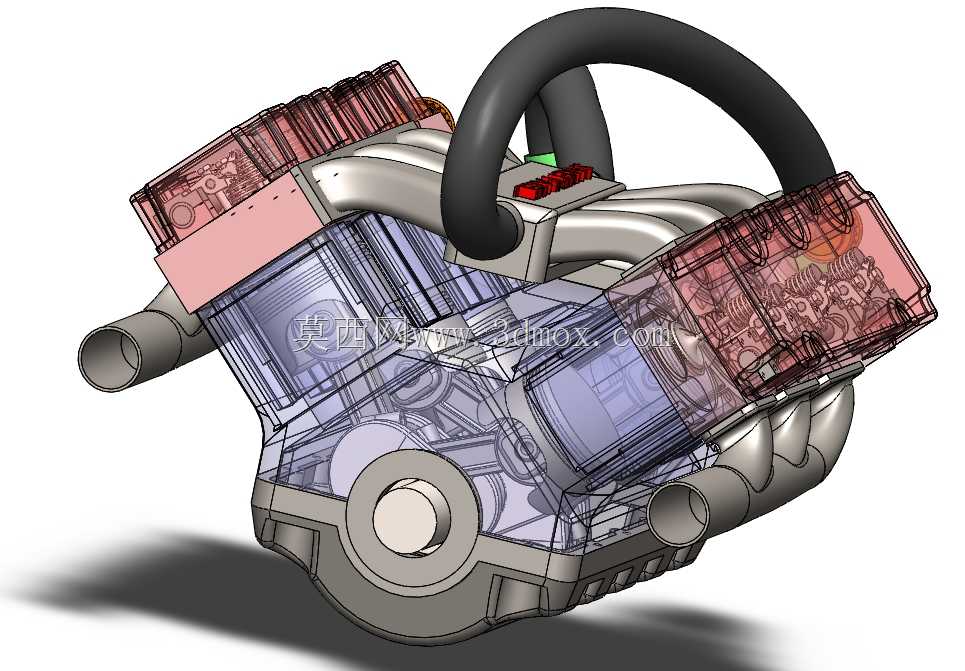

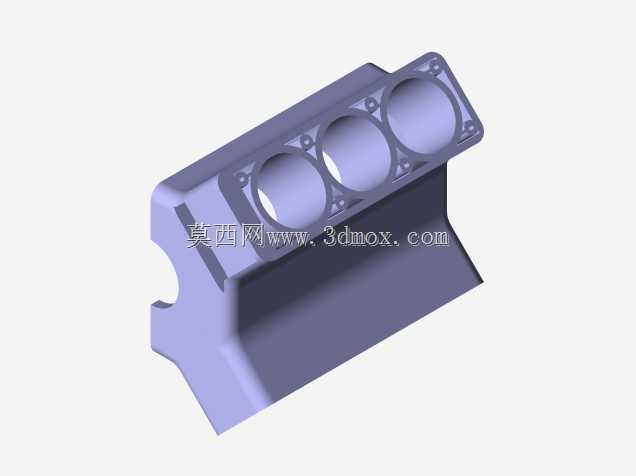

这款六缸V型动力装置，是乘用车辆、中小型工程机械、高性能摩托艇等动力需求场景的核心配套部件，主要承担化学能向机械能的转换输出功能，为整套设备提供持续稳定的动力来源，适配对动力平顺性、输出功率有较高要求的作业与行驶场景。从功能特性来看，该装置采用两侧各三缸的V型夹角布局，相比直列六缸结构大幅缩减了整机的轴向安装长度，同时V型结构能够有效抵消活塞往复运动产生的一阶、二阶振动，让动力输出过程更平稳，降低整机运行时的抖动与噪音，提升配套设备的运行质感与部件使用寿命。整套装置的设计围绕紧凑化、高刚性、易维护的核心思路展开，两侧缸体采用对称式结构设计，进排气歧管顺着V型夹角的外侧空间排布，既缩短了进气路径提升充气效率，也让管路布局更规整，减少了冗余空间占用；透明化的缸体结构设计能够直观呈现内部活塞、连杆、曲轴的运动配合关系，在装配校验、原理演示场景中能够清晰展示各部件的运动干涉情况，方便设计阶段快速排查装配问题。从安装边界来看，整机的下部曲轴输出端预留了标准的动力输出法兰接口，能够直接对接离合器、变速器等传动部件，两侧缸盖的安装点位、进排气接口的位置与尺寸都遵循通用配套标准，不需要额外改装即可适配多数同排量级别的动力舱安装空间，整机的重心落在V型夹角的中心线上，安装固定后能够降低配套设备的整体重心，提升运行稳定性。内部结构中，活塞与缸套采用间隙配合设计，预留了合适的热膨胀余量，避免高温工况下出现拉缸故障；曲轴采用多支承结构，每个连杆轴颈都对应设置了主轴颈支承，提升曲轴的刚性，能够承受高转速下的交变载荷；衬套部件布置在连杆小头、气门摇臂等高频摩擦位置，配合压力润滑路径，能够有效降低部件磨损，延长整机的大修间隔。整套装配结构完整还原了V型六缸动力装置的真实配合关系，各部件的连接点位、运动行程都经过校验，既可以作为动力总成研发阶段的结构参考，也能够用于职业院校的内燃机原理教学演示，帮助学习者直观理解多缸内燃机的工作逻辑与装配关系。
