柔性制造产线教学实训布局设计方案

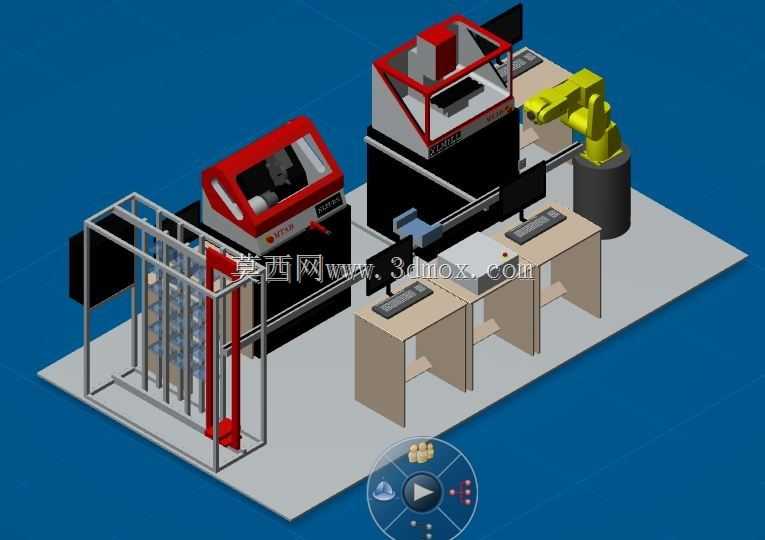

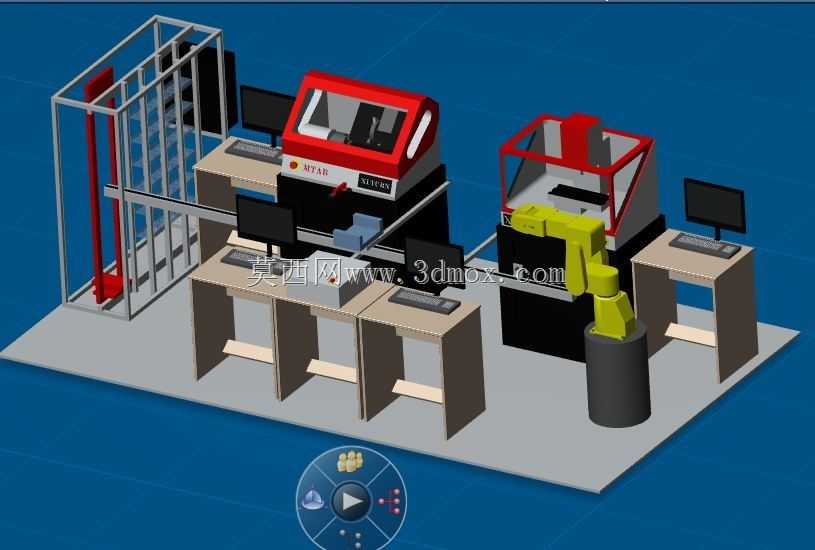

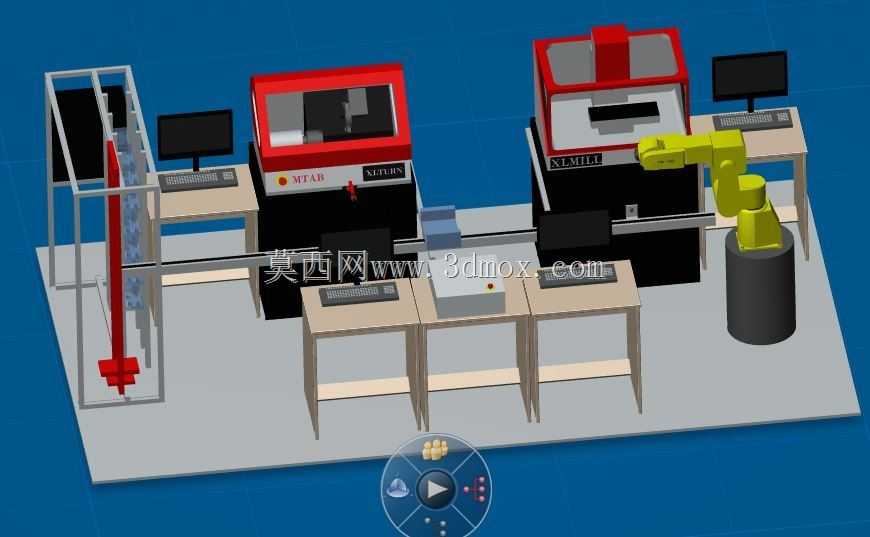

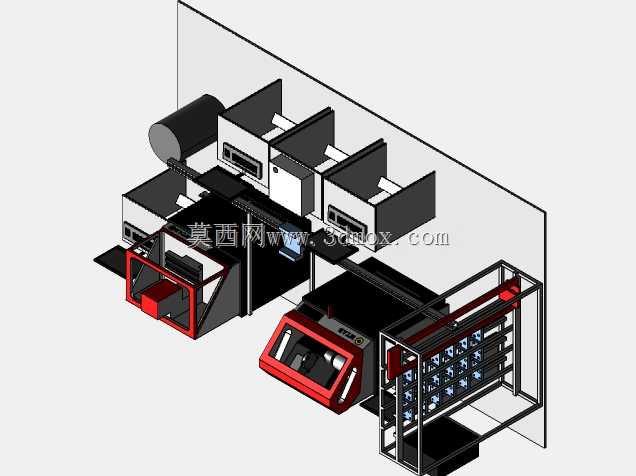

这套柔性制造系统布局方案，主要面向高校工程实训中心、智能制造教学实验室以及小型精密零部件加工试点产线场景搭建，核心是通过模块化的设备排布，实现多品种小批量零件的自动化加工流转全流程覆盖，解决传统离散加工环节中人工上下料效率低、工序衔接等待久、设备稼动率不足的实际问题。整套布局以中央传送带作为物料流转的核心载体，沿传送带两侧排布加工工位与辅助工位，整体安装边界控制在长六米、宽三米的矩形区域内，预留了不少于一米的周边操作维护通道，既满足实训场景下多名学员同时观摩操作的空间需求，也适配小型生产车间的紧凑场地条件。布局左侧设置自动化立体仓储单元，集成了堆垛机构与料架存储位，可完成毛坯件、半成品件的自动存取，仓储单元出料端直接对接传送带输入端，无需额外设置中转接驳台，减少了物料转运的冗余路径。传送带中段依次排布两台数控加工工位，每台工位旁配置独立的操作终端台，用于加工程序调用、设备状态监控与参数调整，工位与传送带之间预留了精准的定位接驳位，确保物料能够准确送达加工装夹位置。布局右侧设置六轴工业机器人工位，机器人固定安装在圆柱形基座上，作业半径覆盖相邻加工工位的上下料位置与传送带接驳点，可自动完成两台加工设备之间的工件转序、装卸作业，替代人工完成重复性的上下料操作，同时规避人工操作高速加工设备的安全风险。整套布局的设计思路遵循工序流向逻辑，物料从左侧仓储单元出库后，经传送带依次输送至各加工工位，由机器人完成工序间的转序搬运，加工完成的成品可通过传送带回流至仓储单元完成入库，全流程无需人工干预即可实现闭环流转。各工位之间预留了标准的电气与气路接口安装空间，方便后续根据教学或生产需求扩展检测工位、清洗工位等附加模块，整体排布兼顾了设备操作的可达性、维护的便利性以及物流路径的最短化，既可以作为智能制造相关专业的教学实训载体，帮助学员理解柔性制造系统的运行逻辑与设备协同原理，也可以经过适配调整后直接应用于小型精密零件的自动化加工生产场景，有效提升生产过程的自动化水平与运行稳定性。
