紧凑型正交传动微型锥齿轮箱结构设计

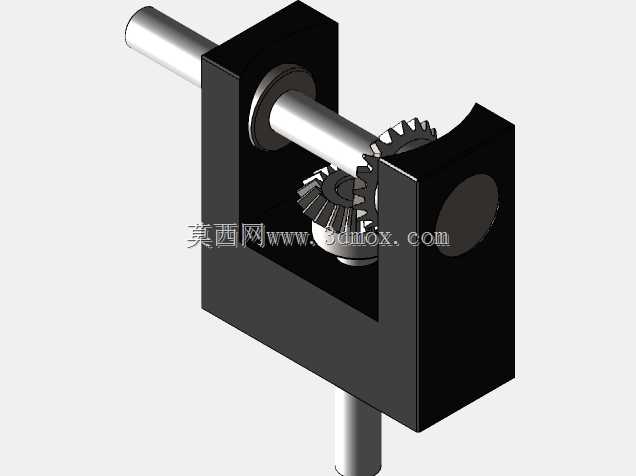

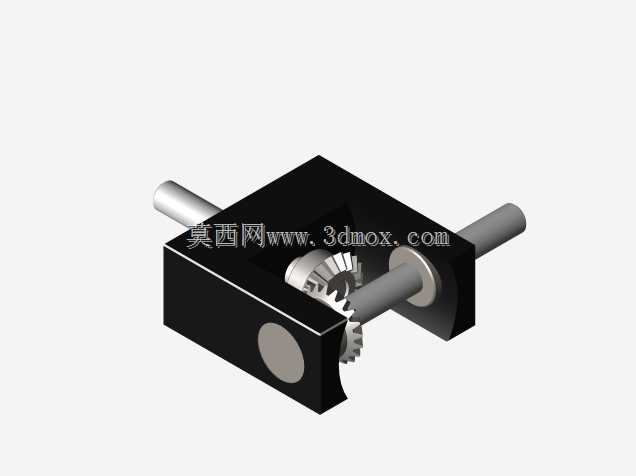

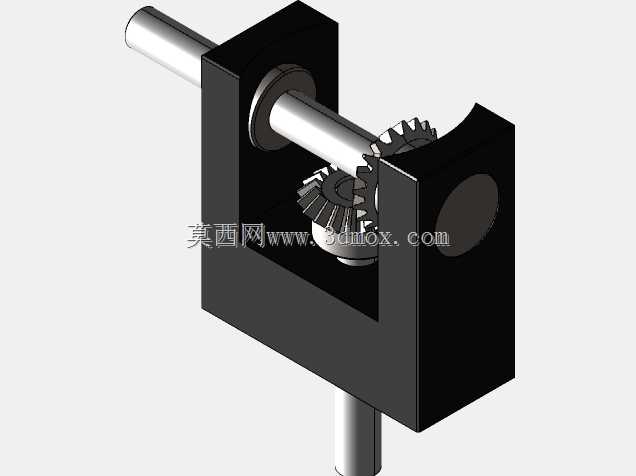

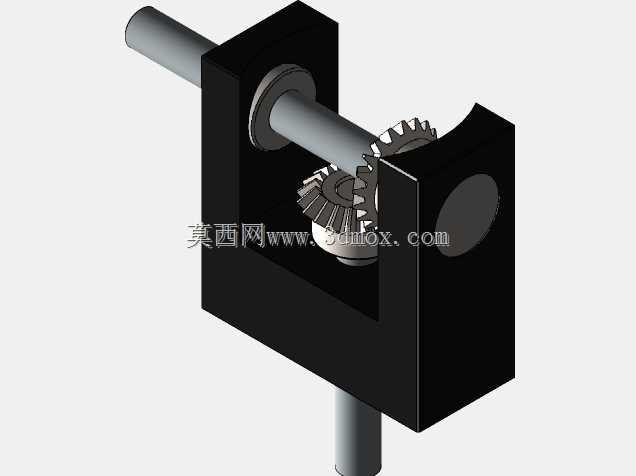

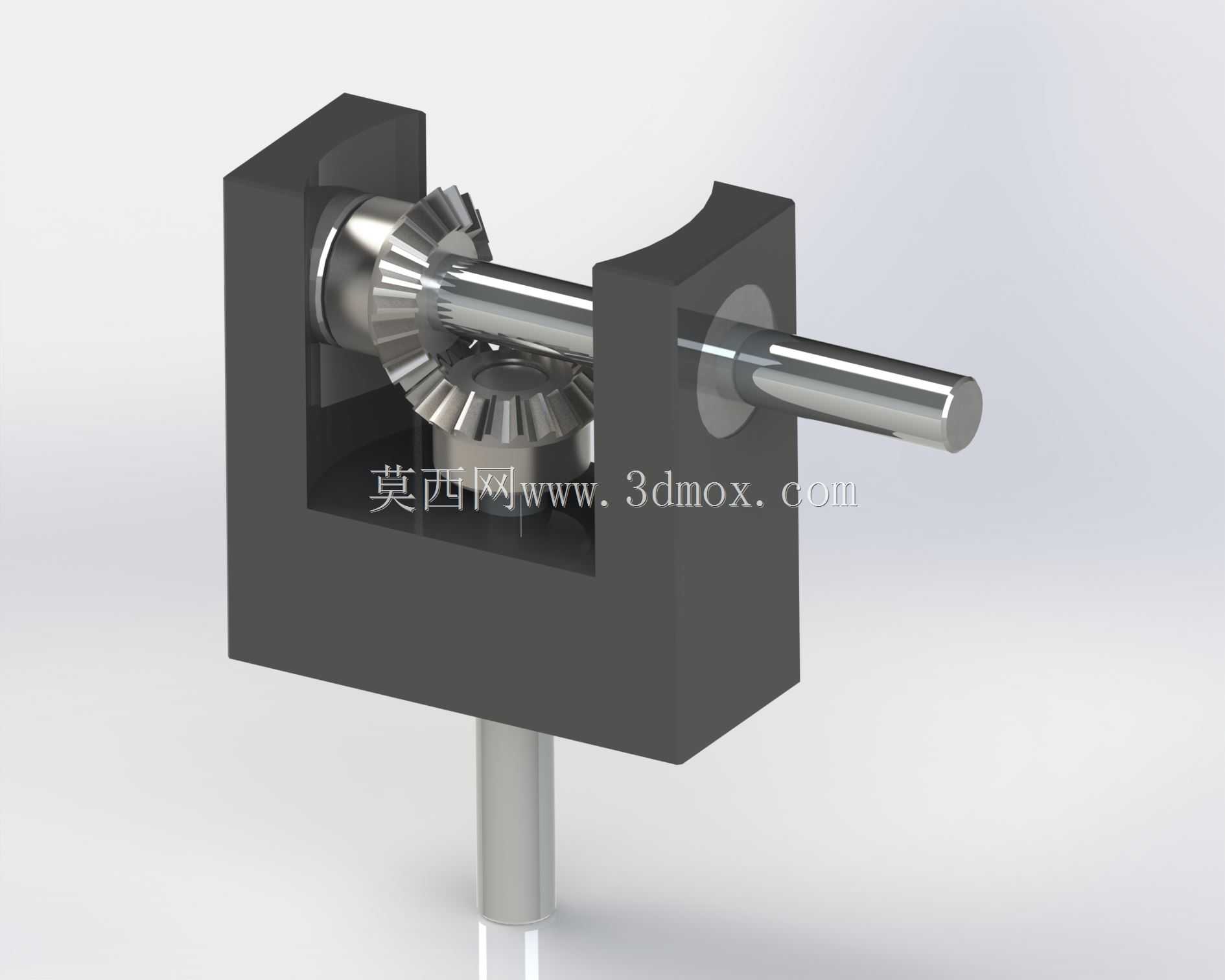

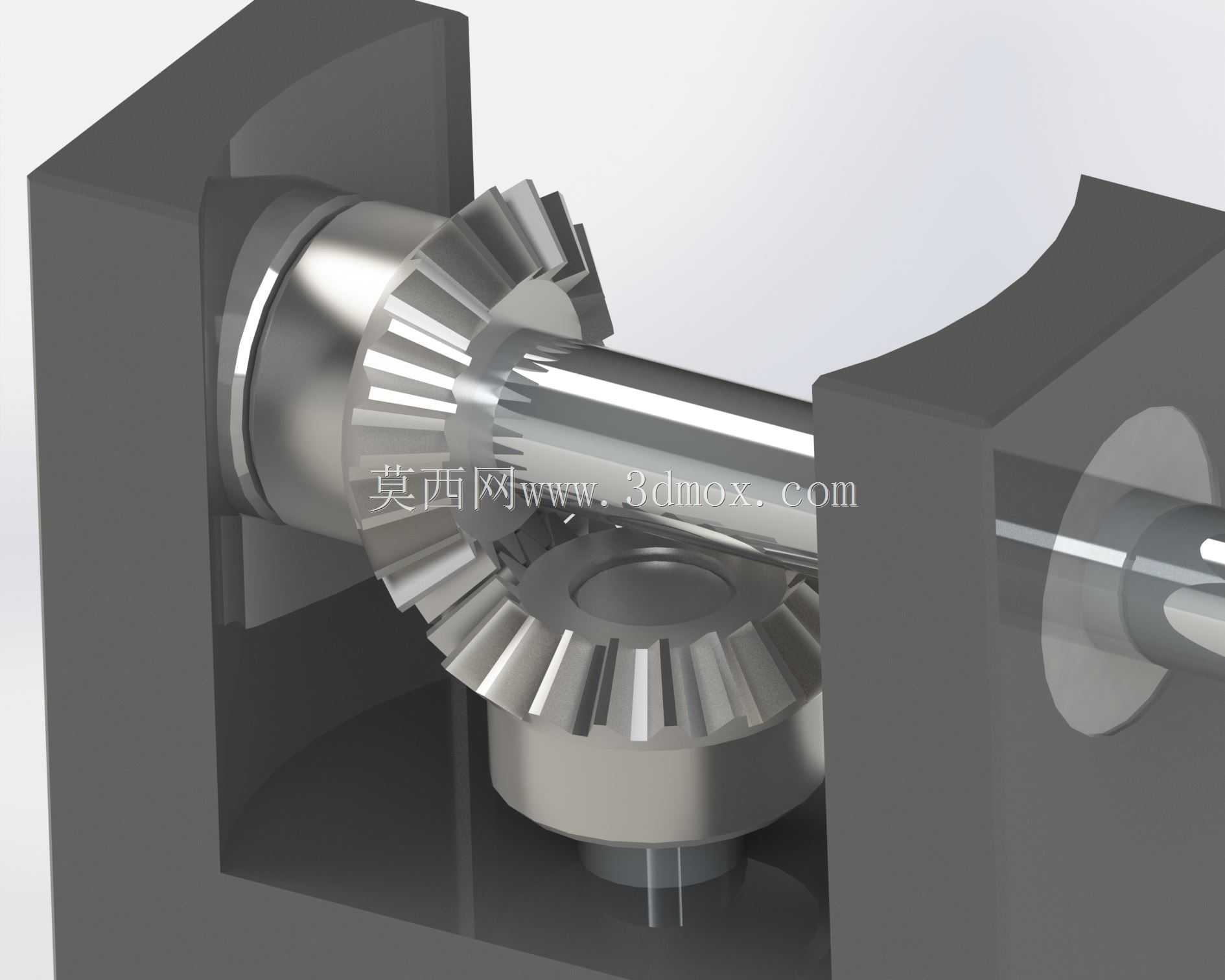

这款微型锥齿轮箱是面向小空间动力换向场景开发的传动部件，主要应用在小型自动化执行机构、桌面级精密设备、微型输送模组、小型智能装备的动力传递环节中，能够在紧凑的安装空间内完成水平输入与垂直输出的动力方向转换，适配小功率动力源的扭矩传递与转速匹配需求，解决狭小安装空间内动力轴正交布局的传动难题。从实际使用场景来看，这类微型锥齿轮箱常被集成在小型物料分拣拨轮机构、桌面型工装夹具的动力驱动端、小型升降模组的换向传动段、智能小家电的动力输出单元中，相比常规平行轴传动结构，它不需要额外增加传动换向配件，就能直接实现90度的动力转向，大幅缩减整套传动机构的占用空间，让设备整体结构更加紧凑。在功能特性上，这款锥齿轮箱采用开放式壳体支撑结构，壳体为一体式铣削成型的U型支撑座，两个正交布置的锥齿轮分别安装在水平输入轴与垂直输出轴上，齿轮啮合间隙经过合理设计，既保证传动过程的顺滑无卡滞，又能控制传动回程误差在小功率场景的允许范围内，输入轴与输出轴均采用光轴伸出设计，可根据实际安装需求搭配联轴器、同步轮或者直接连接负载，适配不同的安装连接方式。设计思路上，这款结构优先考虑了紧凑安装与易装配性，壳体的U型开口结构既方便内部锥齿轮副的安装调试，也能在日常维护时快速观察齿轮啮合状态，不需要完全拆解壳体就能完成润滑补充与间隙调整；齿轮采用标准渐开线锥齿轮齿形，啮合重合度满足小功率传动的强度要求，轴与齿轮的配合采用定位销加过盈配合的方式，避免传动过程中齿轮与轴发生相对转动，保证传动精度的稳定性。在外形尺寸与安装边界上，这款齿轮箱整体为方块式结构，壳体的三个安装面均预留了平整的安装基准面，可直接通过螺栓固定在设备的安装基板上，水平输入轴从壳体两侧同轴伸出，既可以单侧输入动力，也能根据布局需求选择双侧伸出作为双输出端使用，垂直输出轴从壳体底部居中伸出，轴伸长度经过优化，既保证足够的连接配合长度，又不会因为轴伸过长带来额外的径向跳动问题；整体结构的安装边界规整，没有突出的不规则结构，在设备布局时可以直接贴靠其他零部件安装，不需要额外预留过多的避让空间，非常适合对安装体积有严格限制的小型设备使用。传动过程中，动力从水平轴输入后，通过两个相互啮合的锥齿轮将旋转运动90度换向传递到垂直输出轴，可根据实际传动比需求更换不同齿数的锥齿轮，实现不同的转速匹配与扭矩放大效果，适配不同负载的驱动需求。
