集成制动功能的鼓形齿式传动联接部件

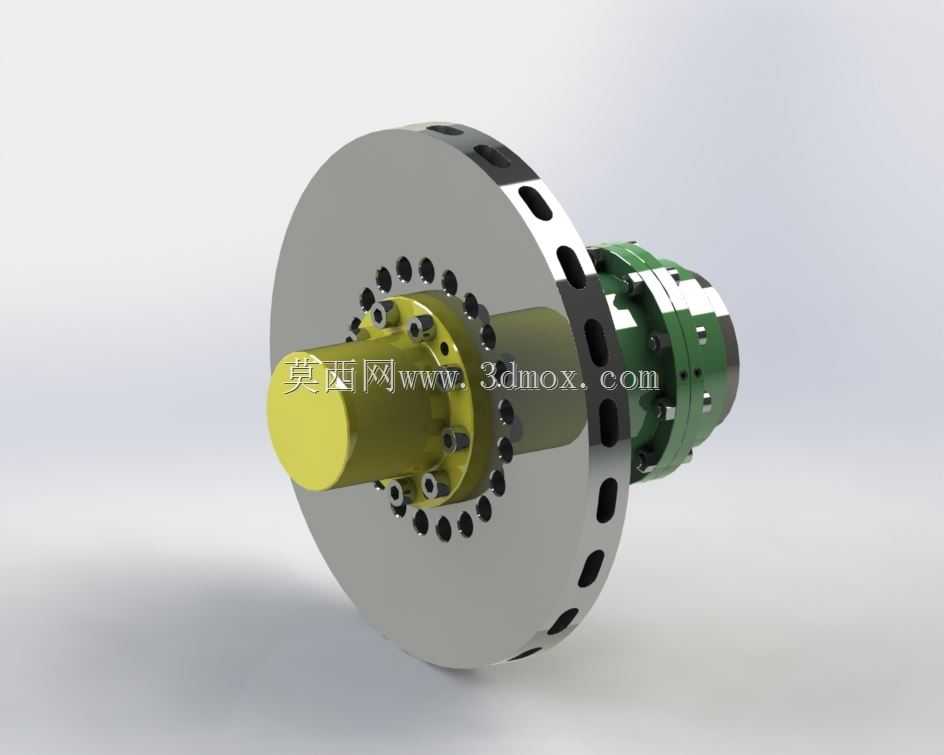

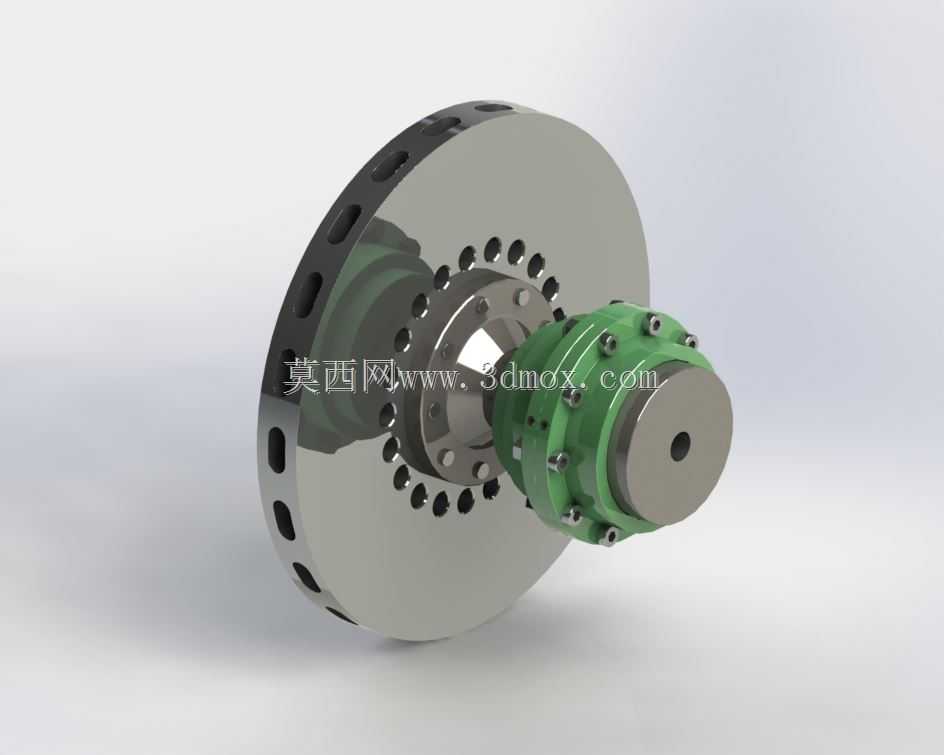

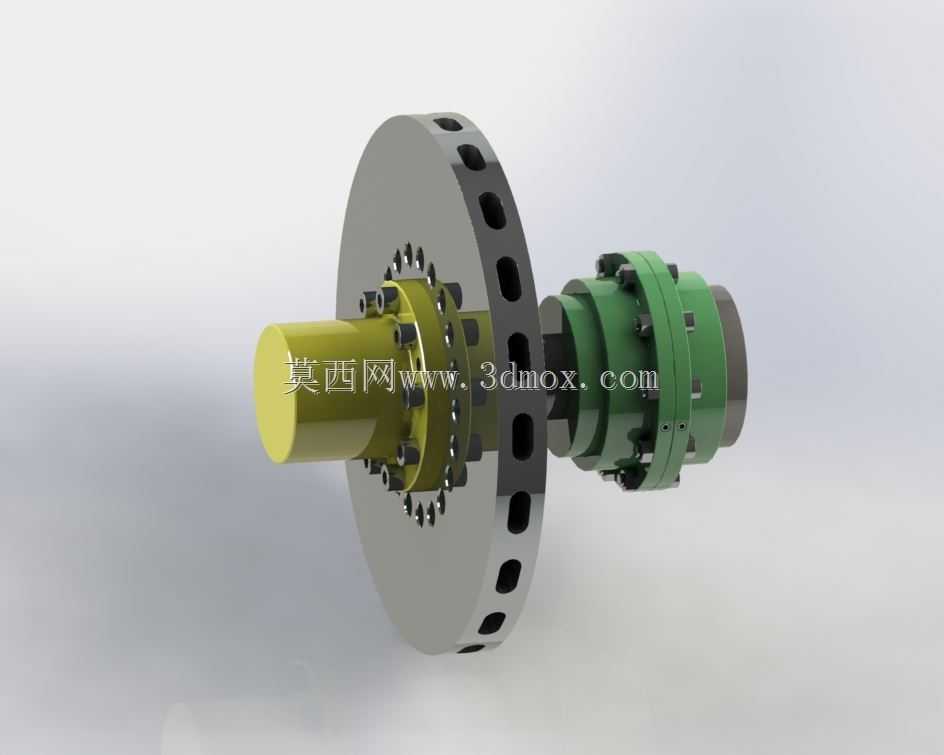

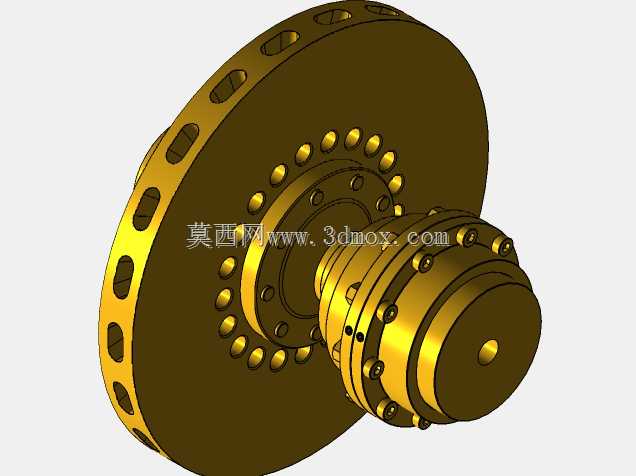

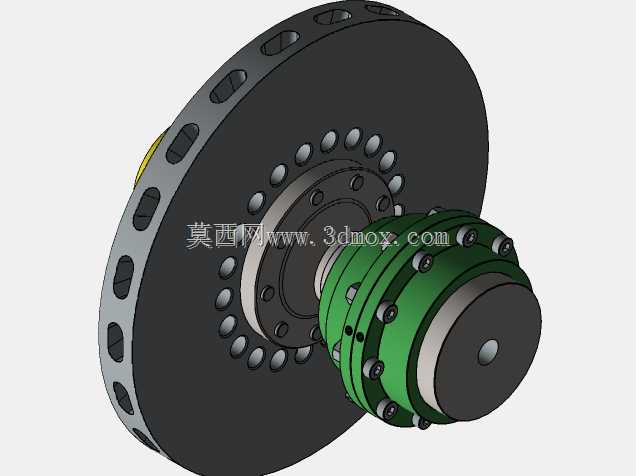

这款带制动盘的联轴器主要应用于需要同时实现轴系扭矩传递与紧急制动功能的工业传动场景，常见于起重设备的起升机构、矿山输送设备的驱动端、港口装卸机械的行走机构以及冶金生产线的传动辊道部位，在这类工况中，设备既需要稳定传递驱动端输出的旋转扭矩，又需要在停机、过载或者突发故障时快速完成轴系锁止，避免负载滑移、机构溜车等安全隐患，相比单独布置联轴器与外置制动轮的结构，集成式设计能够大幅缩减传动链的轴向安装空间，减少轴系上的支撑点数量，降低整体装配的同轴度调校难度。从功能特性来看，该部件采用鼓形齿式联接结构作为扭矩传递核心，能够补偿两轴之间因安装误差、负载变形、轴承磨损产生的径向、角向与轴向偏移，避免轴系因附加载荷产生的疲劳损伤，延长轴承与密封件的使用寿命；集成的制动盘采用周边均匀分布散热孔的结构设计，在制动过程中能够快速散逸摩擦产生的热量，避免制动面因高温产生热变形、摩擦系数衰减的问题，保障多次连续制动下的性能稳定性，制动盘与齿式联接端采用刚性止口配合与高强度螺栓锁紧，保证制动扭矩能够直接传递至轴系，不存在传动间隙带来的制动滞后问题。在设计思路上，该部件将制动功能与扭矩传递功能进行集成化整合，左侧轴套采用带键槽的通孔结构用于与主动轴配合，右侧鼓形齿外齿套与内齿圈啮合后通过端盖与紧固件实现轴向定位，制动盘布置在两轴联接端的中间位置，既能够保证制动时的受力平衡，避免单侧制动带来的轴系偏载，又能够适配钳盘式制动器的安装位置，不需要额外调整制动器的支撑机架结构。从安装边界来看，该部件的轴向总长度适配常规Y系列电机与硬齿面减速器输出轴的安装间距，制动盘的外径尺寸匹配常用规格的钳盘式制动器开合行程，轴孔直径覆盖中等功率传动段的常用轴径范围，安装时仅需要保证两轴的同轴度误差在鼓形齿允许的补偿范围内，将两侧轴套通过平键与对应轴系锁紧，再调整制动器钳体与制动盘的间隙至规定范围即可完成装配，不需要额外加工定制联接法兰，能够直接替换原有同规格的普通联轴器，实现传动系统的制动功能升级，在重载传动工况下，该结构还能够通过调整齿面硬度与制动盘厚度，适配更大的传递扭矩与制动力矩需求，满足不同负载等级的设备使用要求。
