手持式快速夹紧锁紧扣钳三维结构设计

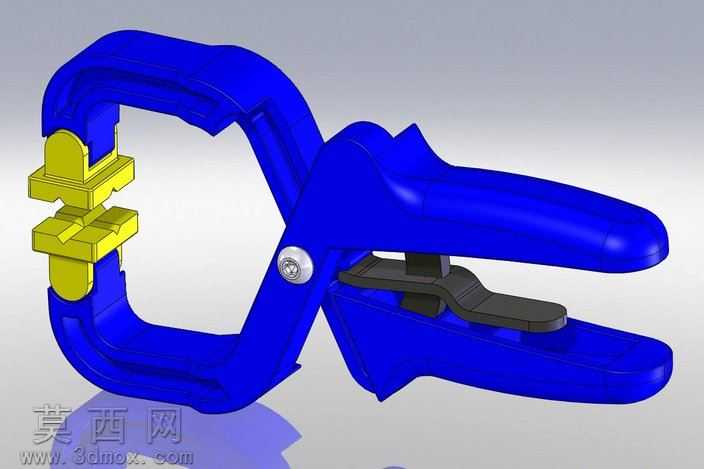

本作品为手持式快速夹紧锁紧扣钳的三维参数化模型，建模过程采用SolidWorks完成全零件的参数化搭建，首先依据手动夹钳的人机工程学尺寸确定整体轮廓参数，分别完成钳身主体、活动压块、锁紧卡扣、铰接销轴、夹持端头这几个核心零件的独立建模。建模阶段对钳身的曲面握持区域做了曲率连续处理，保证手柄轮廓贴合人手握持的自然弧度，避免尖锐棱角带来的使用不适感；铰接位置采用标准销轴的配合尺寸设计，预留了合理的转动间隙，保证夹钳开合动作顺畅无卡滞。夹持端头采用可适配不同夹持面的阶梯式凸台结构，上下夹持块的咬合面做了防滑纹理设计，提升夹持作业时的摩擦力，防止工件滑脱。材质渲染阶段，将钳身主体部分赋予高强度工程塑料的蓝色哑光材质，还原尼龙加纤材质的细腻磨砂质感，铰接销轴赋予金属镀锌的亮面金属质感，锁紧卡扣部分赋予黑色耐磨工程塑料材质，夹持端头部分赋予黄色硬质工程塑料材质，不同部件的材质区分清晰，能够直观分辨各零件的功能分区。结构设计上采用了杠杆式省力结构，通过手柄的力臂放大效应，仅需较小的握力即可在夹持端产生足够的夹紧力，同时集成了自锁式锁紧卡扣结构，当夹钳咬合到指定位置后，卡扣可自动卡合锁止，无需持续施加握力即可保持夹紧状态，解锁时仅需按压卡扣尾部即可快速松开夹钳，大幅提升夹持作业的操作效率。设计过程中充分考虑了手动工具的使用场景，整体结构无多余零散零件，所有铰接位置均做了限位设计，避免夹钳开合角度过大导致的零件脱出，夹持端的开口范围覆盖常见的小尺寸工件夹持需求，可应用于工件临时固定、线束捆扎压紧、小型零件粘接固定等多种作业场景，整体模型装配关系完整，各零件间的配合公差设置合理，可直接用于工程出图、3D打印验证或者手板制作的参考依据。
