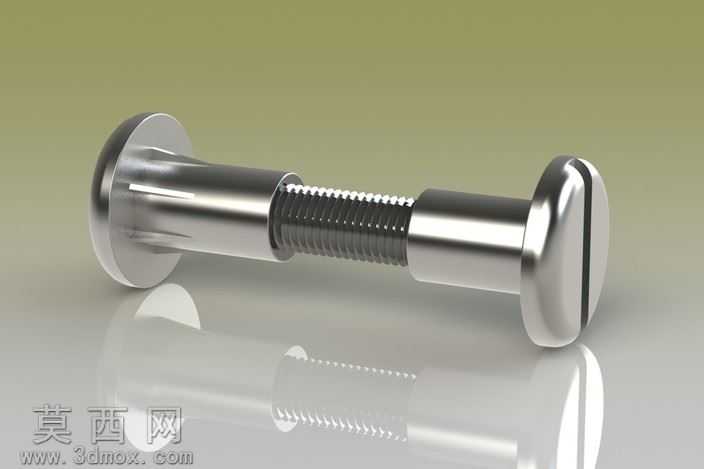

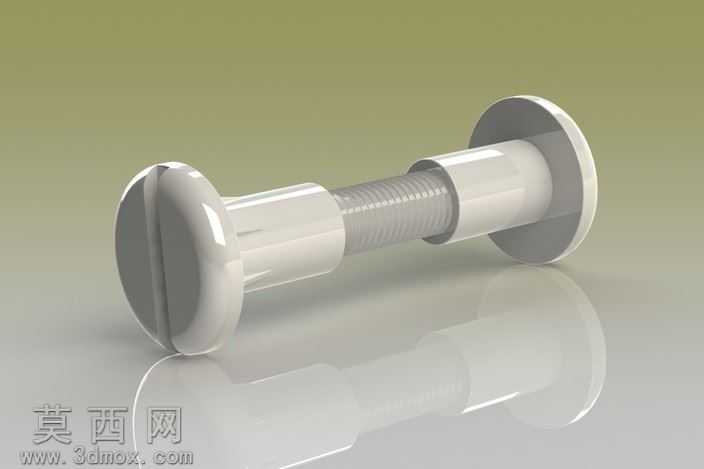

Hafele一字槽盘头连接螺钉三维建模作品

本模型为Hafele规格M6连接螺钉的高精度三维建模成果，建模过程严格参照原厂产品参数完成全尺寸还原，首先通过草图绘制盘头螺钉头部的一字槽轮廓，采用旋转凸台命令生成螺钉头部的盘状基体，对一字槽边缘做0.1mm的微小倒角处理，还原实际产品的工艺细节，避免锐边结构。螺钉杆部采用螺旋扫描命令生成标准公制M6三角螺纹，螺纹牙型角严格遵循60度通用螺纹标准，螺距设置为1mm，螺纹收尾段做渐进收窄的退刀结构，还原实际机加工螺钉的螺纹末端形态。配套的螺母部分同样采用旋转命令生成带法兰盘的基体，内部螺纹与螺钉杆部做完全适配的间隙配合，法兰盘底面做0.05mm的平面度公差设置，还原产品安装时的贴合面结构。材质渲染阶段，螺钉主体赋予镀锌钢材质，调整金属粗糙度参数为0.2，添加轻微的环境反射效果，还原镀锌五金件的哑光金属质感，一字槽内部做轻微的阴影加深处理，突出槽位的结构辨识度，配套螺母赋予与螺钉一致的镀锌钢材质，保证整体视觉效果统一。结构设计上完整还原了该款连接螺钉的使用特性，盘头结构可在安装时提供更大的压紧接触面，一字槽适配普通一字螺丝刀进行拧紧操作，配套的带法兰螺母无需额外加装垫片即可实现稳定的压紧连接，适用于机柜拼接、板式家具组装等场景的板件连接需求。建模过程中对所有配合面做了干涉检查，确保螺钉与螺母旋合过程无结构冲突，所有圆角、倒角细节均参照实物测绘数据设置，整体模型比例精准，结构完整，可直接用于装配模拟、产品展示、工程出图等场景。
