适配多规格轮毂的汽车盘式制动结构

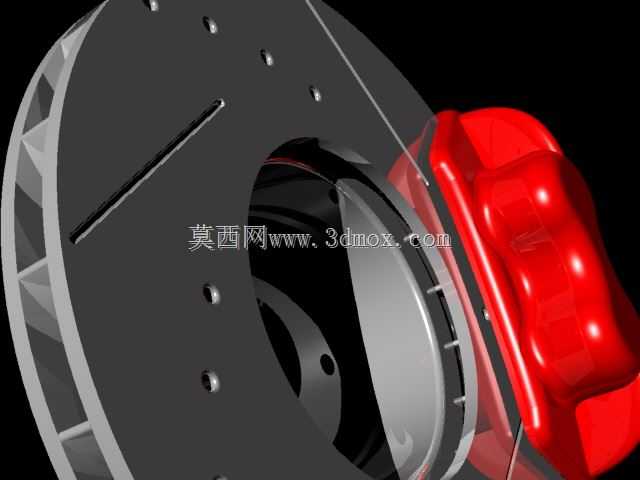

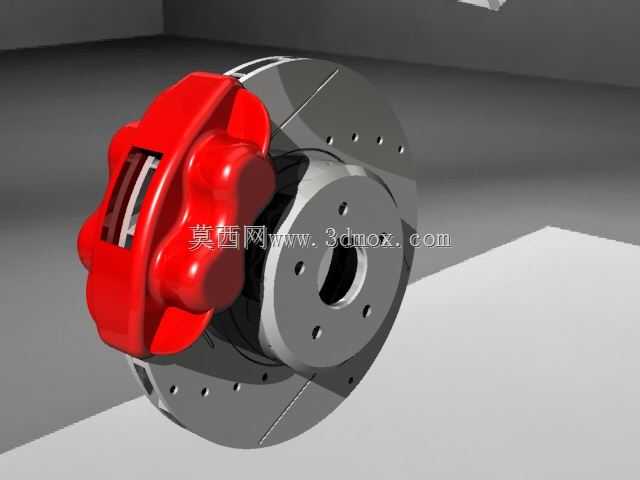

这套制动结构主要应用于民用乘用车的轮端制动场景，是车辆行驶安全系统中的核心执行部件，承担着车辆减速、驻车制动以及紧急工况下的制动力输出职能，直接决定车辆的制动距离与行驶稳定性。在实际装车场景中，该结构安装于车辆转向节与轮毂的连接位置，制动盘随轮毂同步转动，制动钳通过支架固定在转向节上保持相对静止，当驾驶员踩下制动踏板时，制动液推动卡钳内部活塞动作，将摩擦片压紧在制动盘的两侧摩擦面，通过摩擦力将车轮转动的动能转化为热能散出，实现车辆的减速或停驶。从功能特性来看，这套结构采用通风盘式设计，制动盘表面分布有规则的散热孔与通风槽，能够在连续制动工况下快速导出摩擦产生的热量，避免制动盘因高温出现热衰减，保障长下坡、频繁制动场景下的制动效能稳定性；红色外观的制动钳采用浮动式结构设计，相比固定式卡钳结构更紧凑，重量更轻，能够在提供足够制动力矩的同时降低轮端簧下质量，提升车辆的悬挂响应表现。在设计思路上，这套结构重点考量了不同规格轮毂的适配性，整体安装边界经过反复校核，能够完美适配5x98孔距的16英寸与15英寸轮毂，覆盖多数入门级家用乘用车的轮端安装规格；制动盘的转子部分完全参照实车的真实尺寸参数设计，安装孔位、中心孔直径、盘体厚度都符合量产车的装配公差要求，能够直接用于制动系统的结构验证、装配干涉检查以及教学演示场景；制动钳部分采用简化模型设计，保留了核心的外形轮廓与安装接口，在满足整体结构展示需求的前提下降低了模型的复杂度，更便于进行整体装配效果的预览。在安装边界方面，制动盘的中心定位孔与轮毂轴头的配合尺寸符合通用乘用车的设计标准，制动钳的安装支架孔位与转向节的连接位置完全匹配对应规格的车型参数，装配后制动盘与摩擦片的间隙保持在合理范围，不会出现偏磨、蹭碟的问题；整体结构的外轮廓尺寸经过严格控制，安装后与轮毂辐条内侧留有足够的安全间隙，不会在车轮转动过程中出现干涉剐蹭的情况，能够满足实车装配的空间要求。
