汽车通风盘式制动系统带刹车片结构设计

该盘式制动结构主要应用于乘用车辆、轻型商用车辆的行车制动系统中，安装于车轮轮毂位置，是车辆底盘制动系统的核心执行部件，承担着车辆行驶过程中减速、驻车以及紧急工况下的制动力输出功能，直接决定车辆的制动安全性能与行驶稳定性。相较于传统鼓式制动结构，盘式制动具备散热效率高、制动热衰退抗性强、涉水后制动性能恢复快、制动力输出线性可控的核心优势，能够适配更高车速、更大整备质量车型的制动需求，目前已成为主流乘用车前轮制动的标准配置，部分高性能车型会采用前后轮全盘式制动布局。

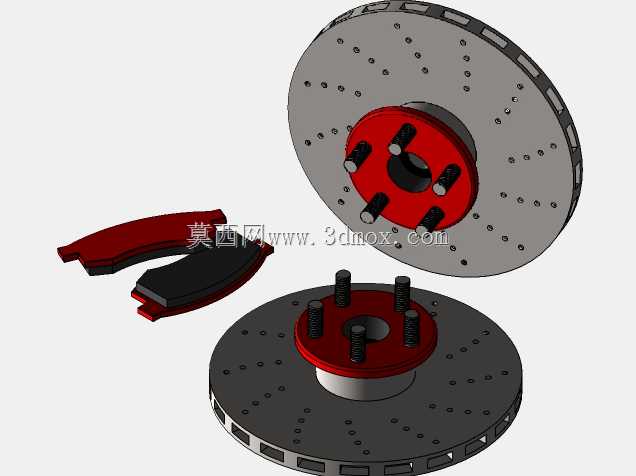

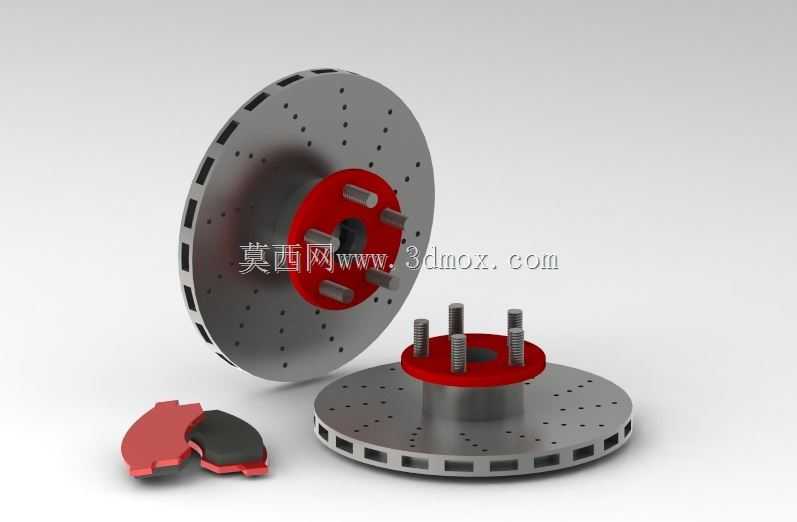

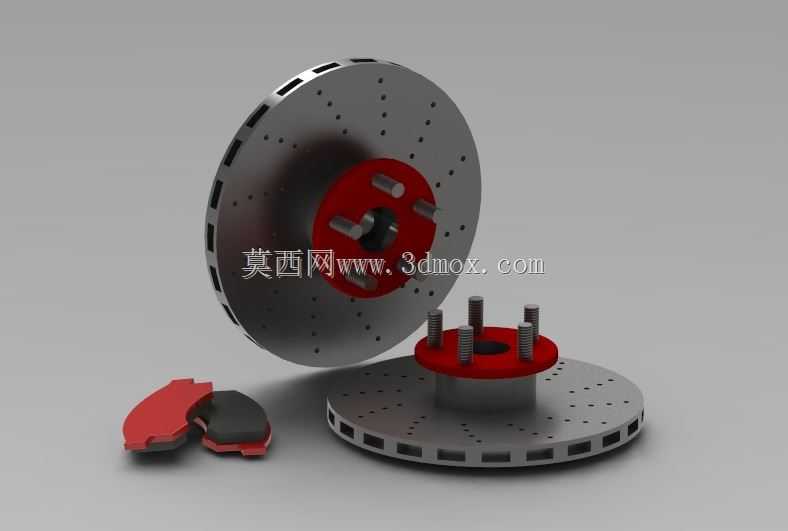

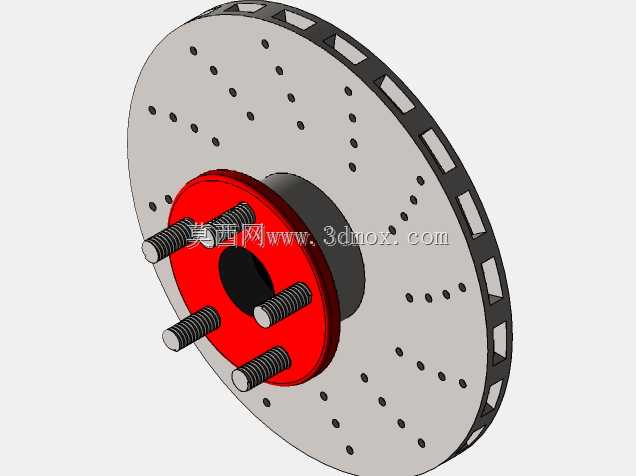

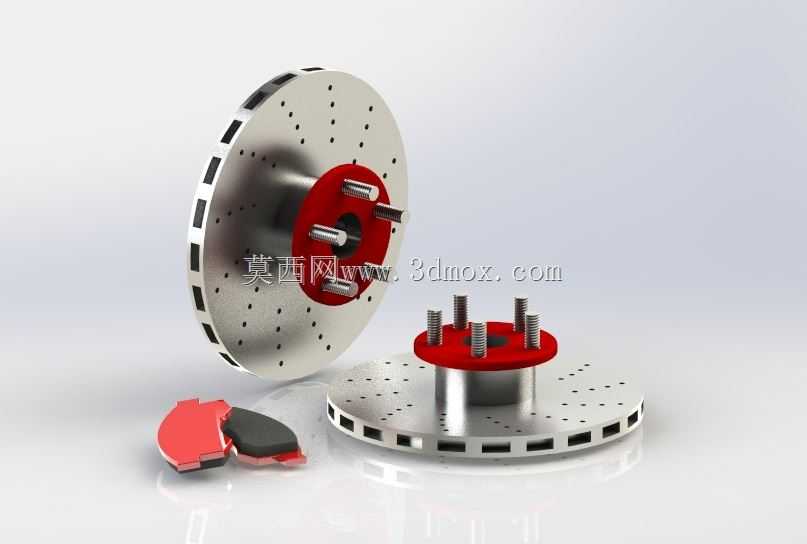

该结构包含通风式制动盘、制动卡钳摩擦片、轮毂连接法兰、轮毂固定螺栓四个核心组成部分。其中制动盘采用双层通风腔体设计，两层摩擦盘面之间布置有径向导流通风槽，车辆行驶过程中气流可顺着通风槽快速穿过制动盘内部，带走制动摩擦产生的大量热量，避免长时间制动后盘面温度过高引发摩擦系数下降导致的制动效能衰减；制动盘摩擦工作面采用交叉钻孔设计，既可以进一步提升散热效率，也能够在雨天行驶时快速排走盘面水膜，缩短涉水后的制动响应距离，同时钻孔边缘可以在制动过程中刮除摩擦片表面的磨屑积碳，维持稳定的摩擦接触状态。

设计过程中首先围绕目标车型的轮辋安装尺寸确定制动盘的外径参数，确保制动盘外缘与轮辋内壁保留足够的安全间隙，避免转向过程中发生运动干涉；其次匹配轮毂的螺栓孔分布圆直径、中心定位孔尺寸，保证制动盘能够与轮毂实现精准同轴定位，避免安装后出现制动抖动问题；制动盘的有效摩擦半径经过制动力矩核算确定，匹配对应车型的制动卡钳活塞面积与制动管路压力，能够满足整车满载工况下的最大制动力需求，同时保证制动踏板脚感线性可控。摩擦片采用非对称摩擦块轮廓设计，贴合制动过程中盘面的压力分布特性，减少偏磨问题，摩擦片背板设置有减震消音片结构，能够降低制动过程中产生的高频振动异响。安装边界层面，制动盘通过中心孔与轮毂轴头实现径向定位，五颗轮毂螺栓穿过制动盘安装孔与轮毂紧固，制动时卡钳夹紧两侧摩擦片贴合制动盘工作面，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。
