直插式带操作按钮微动开关结构设计

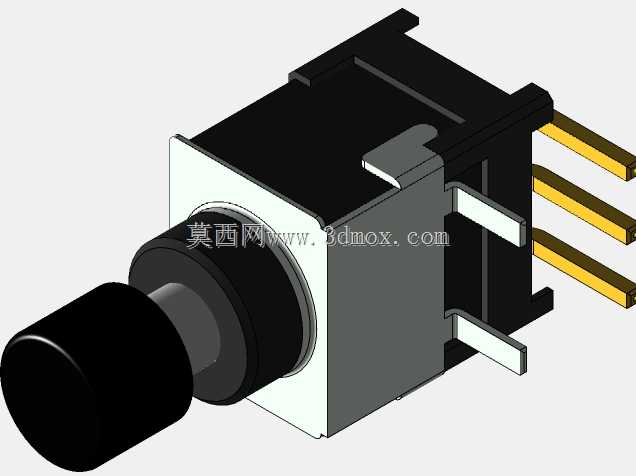

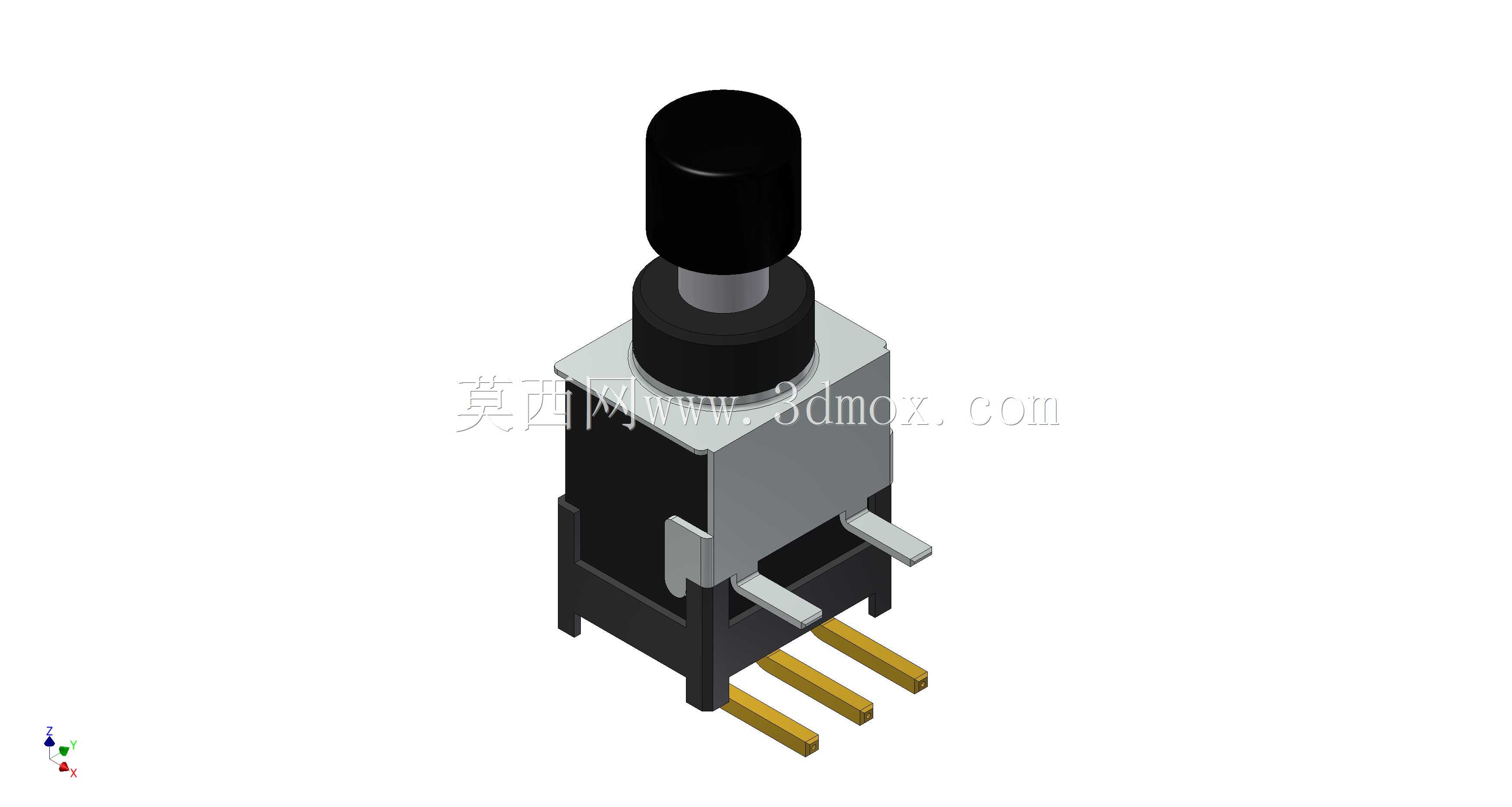

这款直插式带操作按钮的微动开关，是电子控制回路中常用的小行程触发元件，广泛应用在消费电子、工业控制板卡、小型家电、仪器仪表、车载电控模块等场景中，承担回路通断切换、位置检测、行程限位、操作触发等核心功能，是弱电控制回路里用量极大的基础控制元件。从实际使用场景来看，这类开关常被布置在PCB电路板上，作为设备的功能触发按键、仓门状态检测触点、机构到位检测元件使用，依靠极小的按动行程就能完成回路状态切换，响应速度快，触发力度稳定，能够在频繁触发的工况下保持可靠的通断性能。从产品功能特性来看，这款开关采用顶部圆柱形黑色操作按钮设计，按钮下方设置阶梯式导向限位结构，避免按动过程中出现偏斜卡滞，保证每次按动都能精准触发内部触点机构；主体基座采用高强度绝缘塑壳搭配金属定位屏蔽框架，既可以隔绝引脚间的爬电风险，又能提升整体结构强度，在插件焊接过程中不易出现壳体变形；底部伸出三根镀金直插引脚，对应开关的常开、常闭、公共端触点，能够适配常规波峰焊、手工焊的PCB加工工艺，引脚间距符合通用插件元件的排布规范，焊接后固定牢靠，不易出现虚焊、脱焊问题。从设计思路来看，这款开关的结构充分兼顾了操作手感与安装便利性，顶部按钮的直径与突出高度适配常规设备面板的开孔尺寸，不需要额外加装按键帽即可直接操作，也可以根据设备外观需求搭配不同样式的扩展按键帽；金属框架上设置的两个侧向固定插片，在插件时可以先卡入PCB对应的定位孔中，完成焊接前的预固定，避免焊接过程中开关出现歪斜偏移，同时也能提升开关在电路板上的抗拉扯能力，在按钮受到侧向力时不易出现引脚开焊。从外形尺寸与安装边界来看，这款开关整体为方正柱体结构，主体截面尺寸紧凑，占用PCB板面积极小，引脚长度适配常规厚度的PCB板焊接需求，顶部按钮的行程控制在毫米级，按动触发压力设置在适合手动操作的区间，既不会因为压力过小出现误触发，也不会因为压力过大导致操作手感生涩；安装时只需要在PCB上对应位置钻出引脚与固定插片的过孔，插入后完成焊接即可，不需要额外的固定结构，整体安装高度适配多数紧凑型设备的内部空间要求，不会与周边元件产生空间干涉，能够很好地适配高密度排布的电路板设计需求。
