乘用车钢制滚型车轮轮辋结构设计

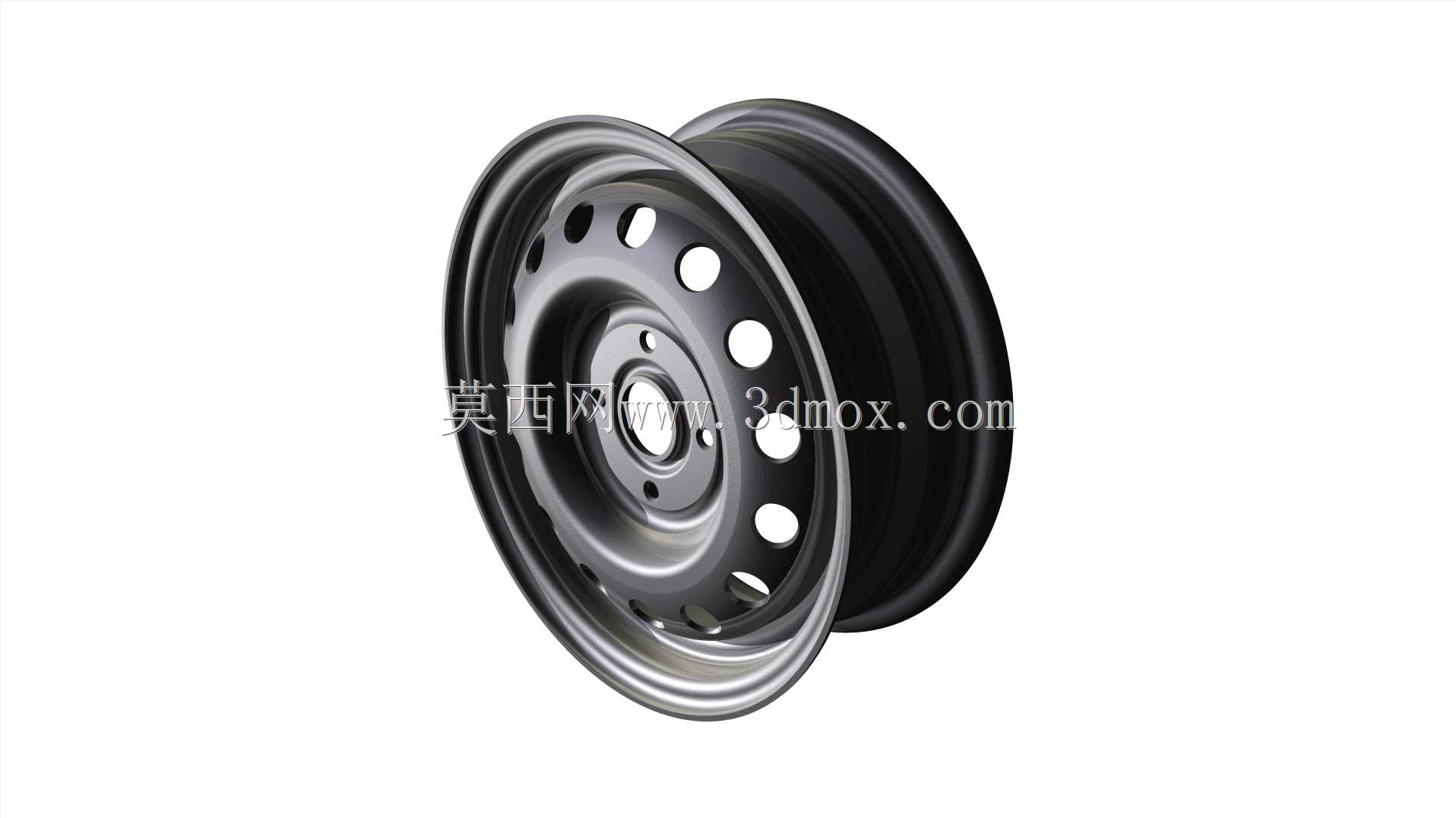

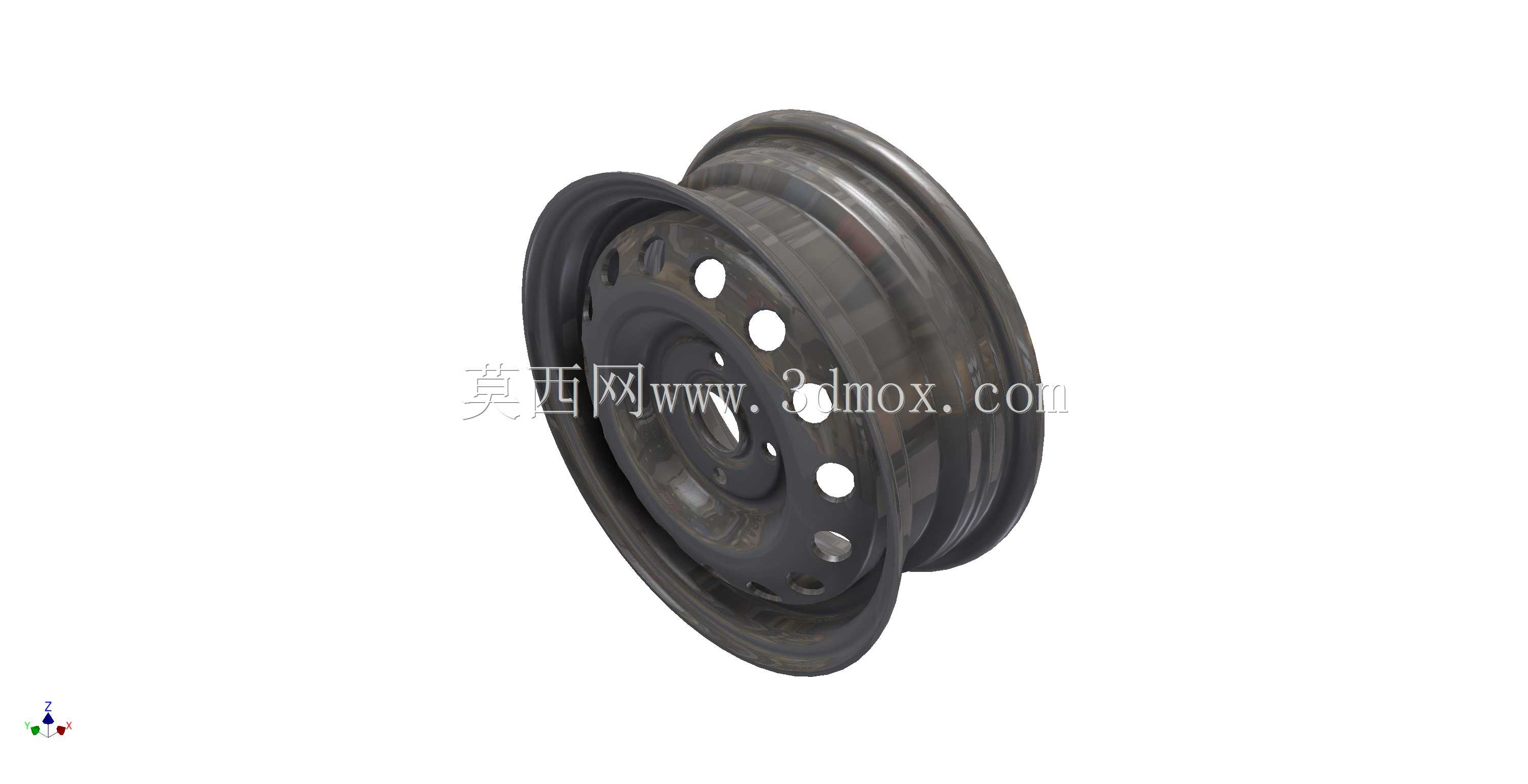

　　日常做底盘行走件建模时，钢制轮辋的参数校核往往是容易被忽略的环节，很多新手建模时只照着外观画曲面，忽略了轮辋与轮胎、轮辐、制动部件的安装边界，最后做装配干涉检查时才发现轮缘高度不对、气门嘴孔位偏移，甚至轮辐安装面的平面度超差，根本没法用于实际生产。这款4*100孔位的钢制轮辋，适配175/65规格的乘用车子午线轮胎，整体采用多道次滚压成型工艺制作，相比铸造铝合金轮辋，钢制结构的抗冲击韧性更强，在非铺装路面行驶遇到硬物冲击时，只会产生塑性变形而不会直接脆裂，更适配入门级代步车、营运类小微车辆的使用场景，后期维修成本也远低于同尺寸的铝合金轮毂。

　　从结构设计逻辑来看，轮辋的胎圈座角度是核心参数，建模时必须严格匹配轮胎胎圈的锥度，5度的胎圈座斜度能保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速行驶时出现轮胎脱圈的风险；轮缘部分采用圆弧过渡结构，避免应力集中，同时轮缘的高度和厚度要匹配轮胎的胎侧刚性，过薄的轮缘在轮胎缺气行驶时容易被胎侧碾压变形，过厚则会增加不必要的簧下质量，影响车辆的悬挂响应速度。轮辋中部的轮辐安装面采用冲压成型的沉台结构，四个安装螺栓孔的位置度公差控制在0.2mm以内，PCD参数为100mm，中心孔的尺寸要匹配车辆的轴头直径，保证装配时轮辋与轴头同轴，避免高速行驶时出现车轮抖动的问题。

　　在实际建模过程中，要特别注意轮辋上的气门嘴安装孔位，这个孔位需要避开轮辐的安装筋位，同时要保证充气时气门嘴不会与制动卡钳产生干涉，孔位周边要做翻边强化处理，避免长期使用后孔位出现应力开裂。轮辋的整体壁厚采用等强度设计，胎圈座位置的壁厚略高于轮辋中段，因为胎圈座是承受轮胎气压张力的核心区域，滚压成型时的材料延展率要控制在合理范围，避免壁厚减薄过度导致强度不足。轮辋的通风孔采用等距分布的圆形开孔，一方面是为了给制动系统散热，车辆连续制动时制动盘产生的热量可以通过通风孔快速散出，避免制动热衰减；另一方面圆形开孔的应力集中系数远低于异形孔，在承受交变载荷时不容易从孔边产生疲劳裂纹。

　　从安装边界来看，这款轮辋的偏距参数经过校核，装配后车轮的外端面与翼子板的间隙符合整车布置要求，不会出现转向时轮胎蹭到翼子板内衬的问题；轮辋内侧的凹陷深度要预留足够的制动卡钳安装空间，即使是搭载浮动式卡钳的盘式制动结构，也能保证轮辋内壁与卡钳之间有足够的安全间隙，不会在转向或颠簸时出现剐蹭。很多人做轮辋建模时容易忽略轮辋的槽深参数，这个深槽是轮胎拆装时的必要空间，槽深不足会导致轮胎拆装困难，甚至在拆装过程中损伤轮胎胎圈，建模时要保证槽的位置与轮胎胎圈的拆装轨迹匹配，槽的边缘做圆弧过渡，避免划伤胎圈橡胶。

　　在实际工程应用中，这类钢制轮辋除了配套整车出厂，还大量用于售后替换市场，尤其是在低温、多碎石的北方地区，钢制轮辋的耐候性和抗损伤能力更受用户认可；部分营运类车辆还会在这类轮辋上加装防滑链，轮辋的轮缘结构要能承受防滑链的捆绑张力，不会出现轮缘变形的问题。建模时还要考虑轮辋的焊接工艺，轮辋本体是由钢板卷圆后对焊而成，焊缝位置要做打磨平整处理，避免焊缝凸起影响轮胎的密封性，焊缝的强度要达到母材强度的90%以上，承受轮胎气压的循环载荷时不会出现焊缝开裂。另外轮辋的表面处理一般采用电泳加喷粉工艺，建模时不需要额外预留涂层厚度，因为涂层厚度在几十微米级别，不会影响装配尺寸，但要注意轮辋表面不能有尖锐的棱角，避免喷粉后出现涂层堆积或流挂的问题。

　　从载荷校核的角度，这款轮辋的额定载荷要匹配对应车型的轴荷，轮辋的截面惯性矩经过计算，在承受额定载荷的三倍冲击载荷时，塑性变形量不超过行业标准要求的限值；轮辐安装面的压印深度要足够，螺栓拧紧后轮辐与轮辋的接触面摩擦力能传递足够的驱动力矩，不会出现螺栓松动的问题。很多新手建模时会把轮辋的内壁做成完全光滑的圆柱面，实际上为了保证轮胎的气密性，胎圈座位置的表面粗糙度有明确要求，过于光滑的表面反而会导致轮胎与轮辋之间的摩擦力不足，大扭矩输出时出现轮胎滑转的问题，建模时可以在胎圈座位置预留细微的滚花纹理结构，当然这个纹理的深度不能过大，否则会影响轮胎的密封性能。
