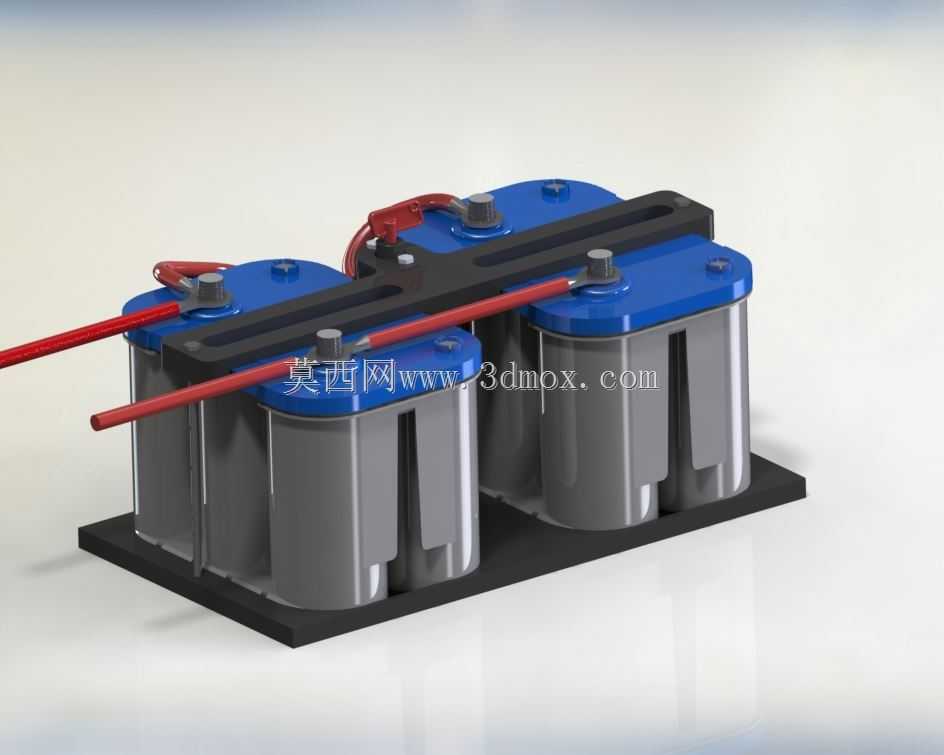

车载双蓄电池组固定安装支架结构

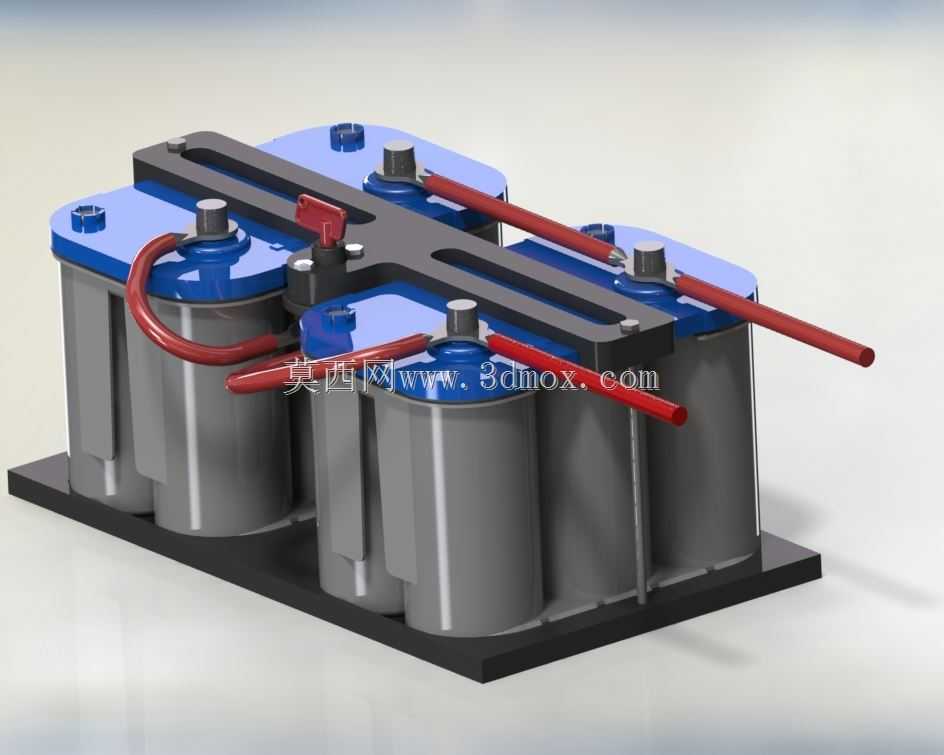

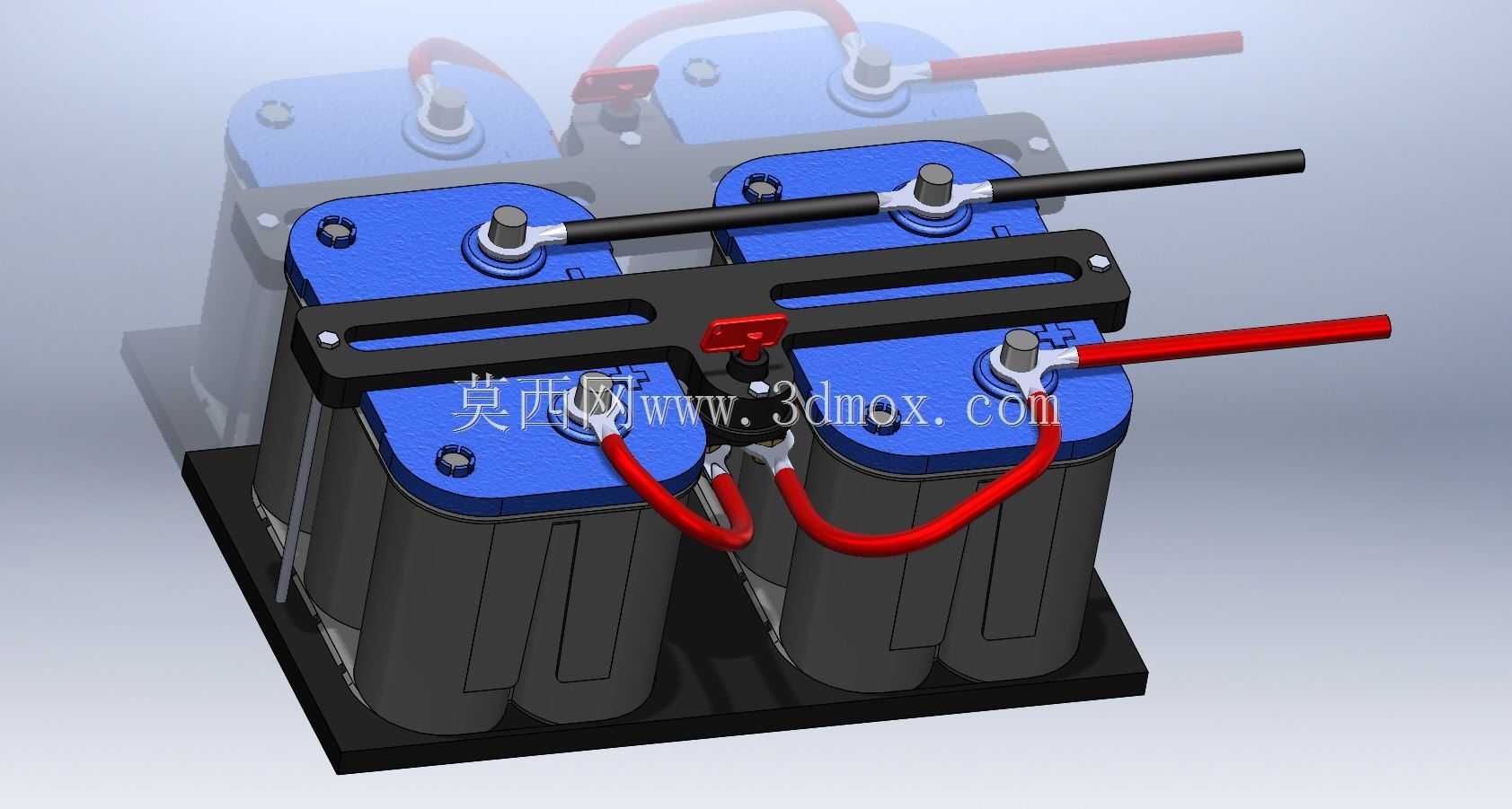

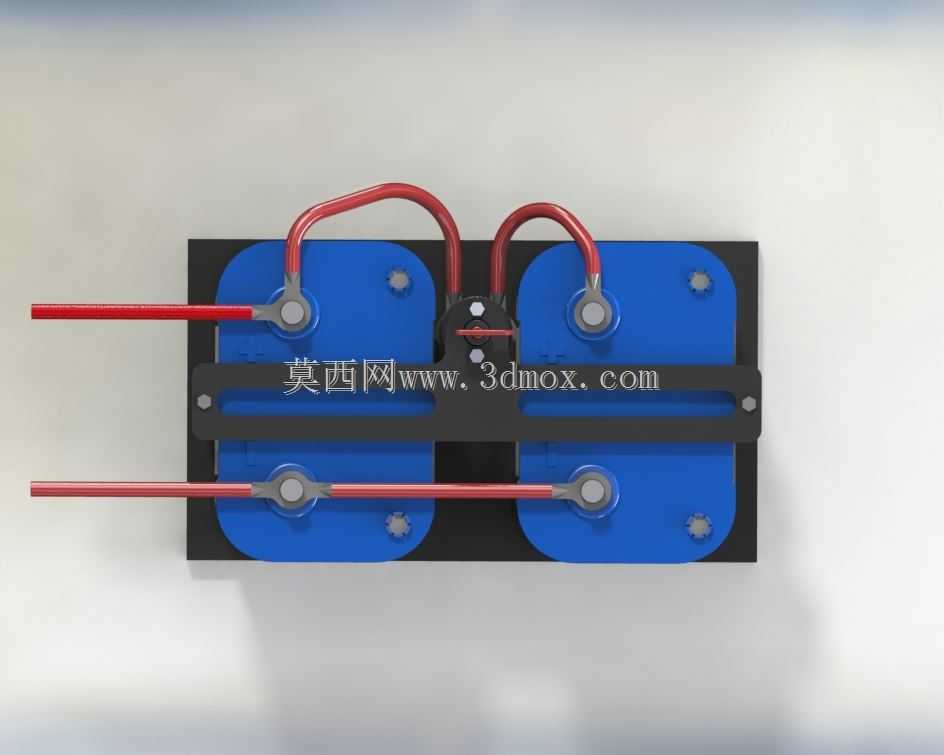

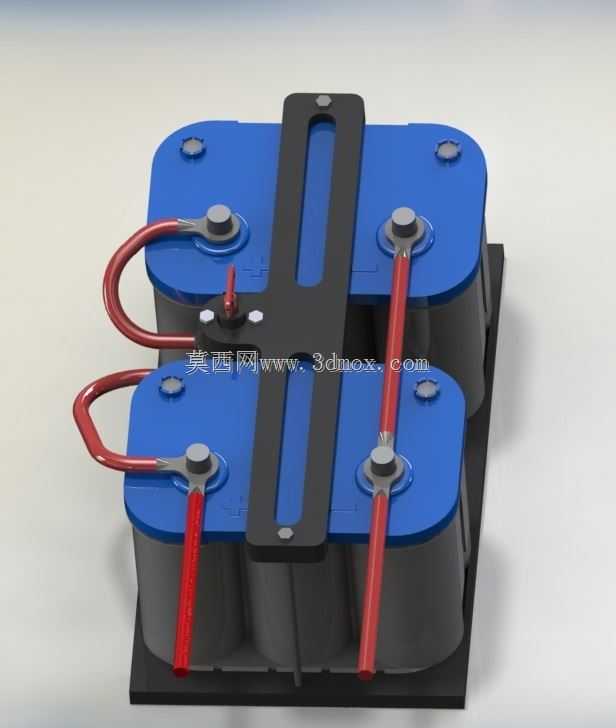

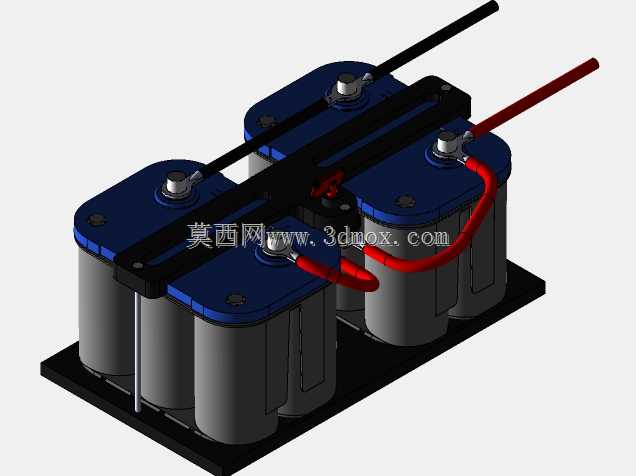

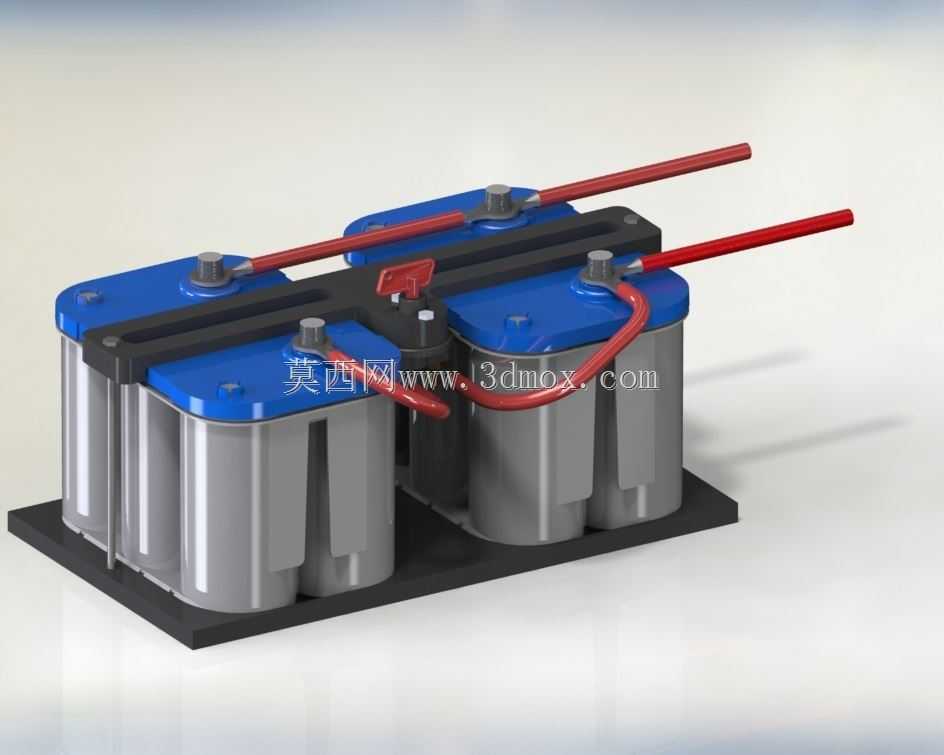

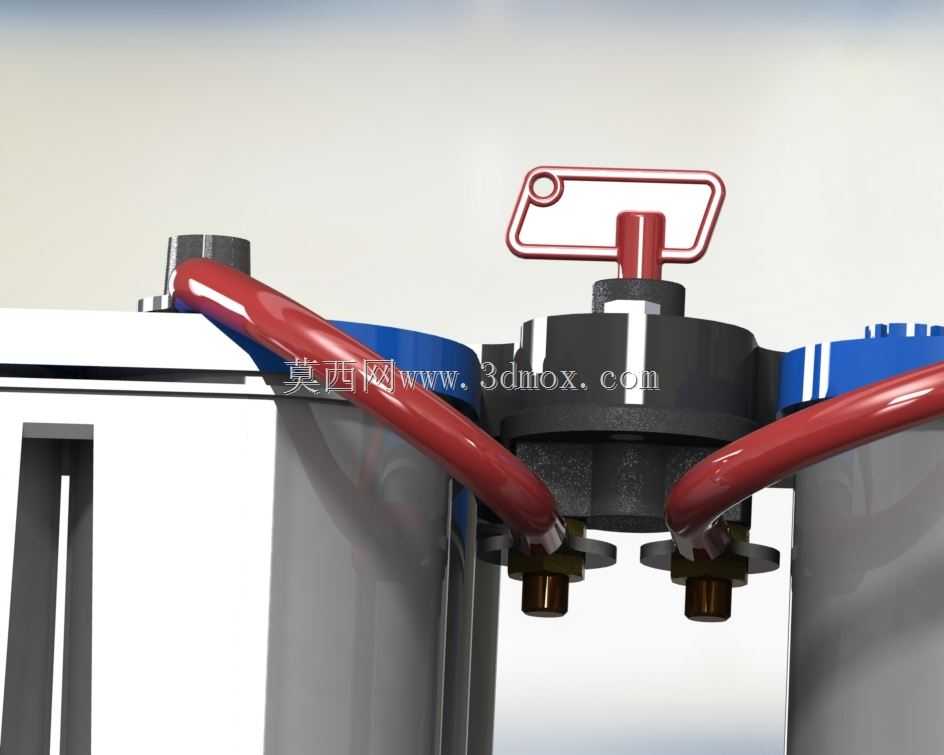

该双蓄电池支架主要面向越野车辆、特种作业车辆以及长期在复杂路况下行驶的重载车辆的车载供电系统改装场景，解决单蓄电池在低温启动、大功率车载用电设备持续供电、频繁亏电无法启动发动机的痛点。在实际使用场景中，车辆加装车载绞盘、辅助照明、车载通讯设备、驻车空调等大功率附件后，原厂单蓄电池的容量储备往往无法满足用电需求，同时越野穿越过程中车辆颠簸幅度大，普通的单电池固定结构无法适配双电池组的安装需求，容易出现电池移位、接线松脱甚至壳体磕碰漏液的风险，这款支架正是针对这类使用需求开发的专用固定结构。从功能特性来看，支架采用一体化分层承载设计，底座为整板式承重结构，能够均匀分散两组蓄电池的重量，避免车辆行驶过程中局部应力集中导致的支架变形；上方设置两道横向压梁，通过螺栓与底座连接，可牢牢压紧两组蓄电池的顶部壳体，即使在持续颠簸、急加速急减速的工况下，也能限制电池的上下、左右位移，不会出现窜动问题。支架预留了充足的接线操作空间，两组电池之间的连接铜排、外接主电源线、断电开关的安装位置都做了避让设计，不会出现安装后接线被挤压、绝缘层磨损的问题，同时配套的隔离开关安装位可直接固定手动断电旋钮，实现两组电池的供电隔离，日常行驶时主电池负责车辆启动与常规供电，副电池作为储备电源单独为驻车用电设备供电，需要启动时可通过开关将两组电池并联，提供充足的冷启动电流。设计思路上，这款支架充分考虑了车载安装的边界限制，整体轮廓方正，底座安装孔位按照常见车型的电瓶舱安装尺寸设计，可直接替换原厂单电池支架，不需要对车身安装位做额外的切割、打孔改造；支架的竖向高度经过精准测算，安装双电池后整体高度不会超过引擎舱电瓶舱的预留高度，不会与引擎盖、周边的管线、进气部件产生干涉，横向宽度刚好容纳两组标准尺寸的车用铅酸蓄电池，两侧预留的间隙方便后期维护时拆卸电池接线、检查电池状态。结构材质选用高强度碳钢材质，表面做喷塑防锈处理，能够适应引擎舱内高温、高湿、易溅泥水的复杂工作环境，长期使用不会出现锈蚀、强度下降的问题，压梁与电池接触的位置可配套橡胶缓冲垫，进一步缓冲行驶过程中的震动，避免硬接触磨损电池壳体。
