剪式车载应急起重支撑装置结构设计

这款剪式起重支撑装置是车载应急场景下的核心配套工具，主要应用于民用乘用车日常换胎、底盘简易检修、临时车辆抬升作业场景，也可适配小型轻型设备的低位顶升需求，是私家车辆随车工具包、小型维修站点常备的手动起重器具，能够在无外接动力的户外场景下完成稳定的重物抬升作业，无需依赖液压泵站、电源等外部配套条件，单人即可完成全部操作流程。

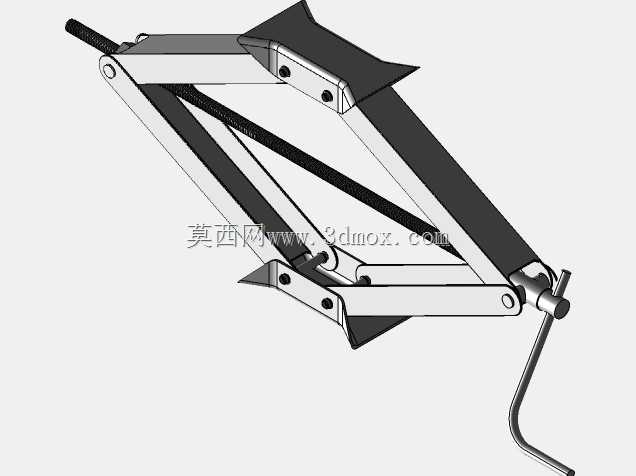

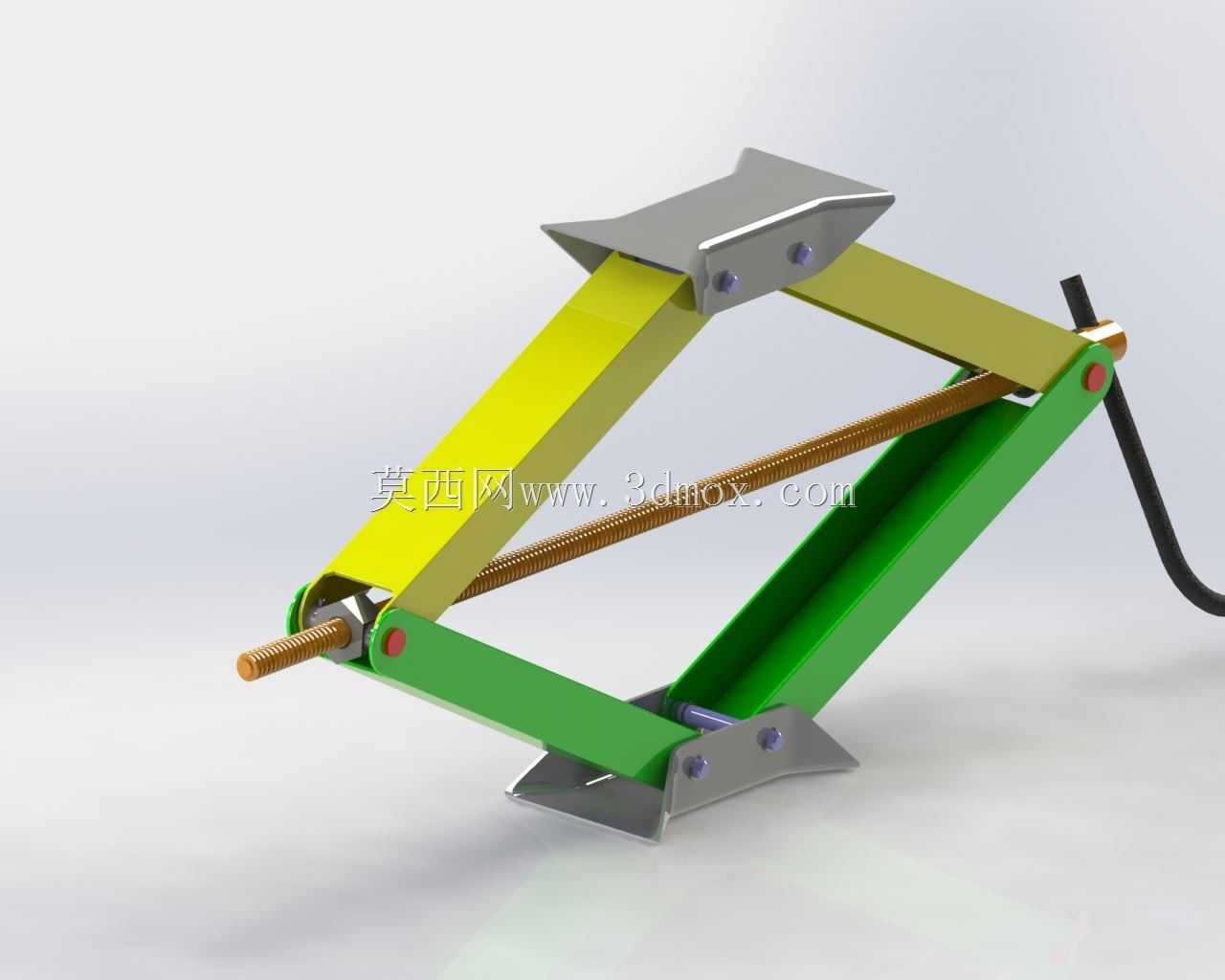

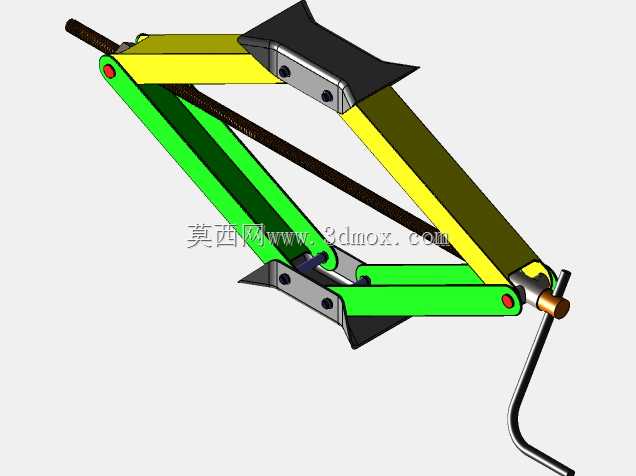

从功能特性来看，该装置采用纯机械螺旋传动配合剪式连杆增力结构，通过转动端部的传动丝杆，带动两组对称布置的剪臂绕铰接点做收拢与展开动作，实现顶部支撑托台的垂直升降，整体传动具备可靠的机械自锁特性，当丝杆停止转动时，梯形螺纹的自锁角度可保证支撑状态不会出现意外回落，无需额外加装锁止机构即可保障作业安全，相比液压类顶升工具，不存在密封件老化漏油、低温环境下液压油黏度变化导致顶升失效的问题，环境适应性更强，可在-40℃到60℃的宽温域环境下正常使用。

在设计思路上，该结构优先考虑车载场景的便携性与可靠性，整体采用对称式受力布局，上下两端的支撑底座与托台均做了加宽防滑处理，底部底座的折边结构可在接触地面时增大接触面积，降低对地压强，避免在松软铺装路面出现下陷问题；顶部托台的弧形卡槽结构可贴合乘用车底盘的指定支撑筋位，防止顶升过程中出现滑脱移位。所有铰接点均采用销轴加衬套的连接方式，既保证转动灵活性，又可分散铰接处的集中应力，延长结构使用寿命；传动丝杆采用梯形传动螺纹，相比普通三角螺纹具备更高的传动效率与承载能力，丝杆端部的配合接头可适配随车配套的摇把、棘轮扳手等常用工具，降低操作的力臂需求，普通成年女性也可轻松完成车辆顶升操作。

从安装与使用边界来看，该装置收拢状态下整体厚度不超过120mm，可轻松放入乘用车后备箱的工具储物槽内，不会占用过多储物空间；完全展开时的最大顶升高度可达350mm，最低起始支撑高度仅110mm，可适配市面绝大多数离地间隙在100mm以上的家用轿车、城市SUV车型，额定承载能力完全覆盖普通乘用车1.5吨到2吨的整备质量需求。作业时需保证底部支撑面平整坚实，顶部托台对准车辆底盘指定的支撑位置，转动丝杆过程中需保持两侧剪臂同步展开，避免出现偏载受力的情况，当轮胎完全离开地面后即可停止转动，开展后续换胎或检修作业，整个顶升过程平稳无冲击，不会对车辆底盘造成额外磕碰损伤。
