17寸摩托车辐条式轮毂三维设计作品

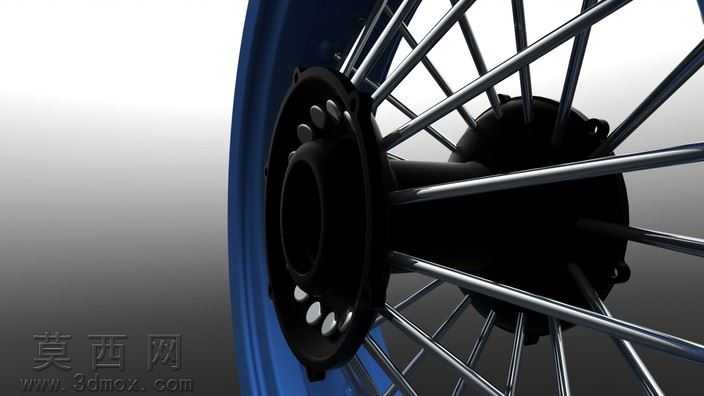

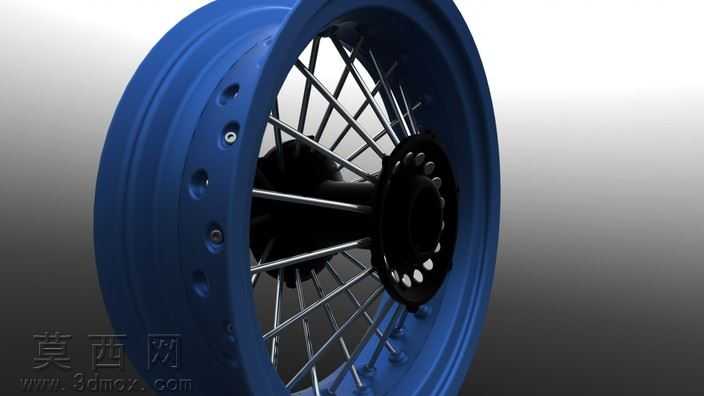

本作品为17寸规格摩托车辐条式轮毂的三维建模成果，建模过程依托三维设计软件完成，整体围绕复古越野风格摩托车的前轮装配需求展开结构设计。建模初期先确定轮辋的基础尺寸参数，以17英寸标称直径为核心基准，绘制轮辋的截面轮廓曲线，通过旋转特征生成轮辋主体结构，同时在轮辋侧壁预留辐条安装孔位、气门嘴安装位以及轮胎装配的止口结构，保证轮辋与外胎、内胎的装配契合度。轮辐部分采用经典钢丝辐条布局，以轮毂中心的花鼓为辐射原点，按照交叉编织的排布方式逐一绘制每根辐条的三维路径，通过扫掠特征生成等直径的金属辐条实体，同时在辐条两端设计适配的螺纹连接头结构，还原真实辐条轮的可调节装配逻辑。中心花鼓部分拆分出轴孔、轴承安装位、辐条固定座以及刹车盘连接法兰等细分结构，通过拉伸、切除、阵列等特征操作完成细节构建，保证花鼓与轮轴、刹车系统的装配兼容性。材质与渲染阶段，为轮辋主体赋予哑光蓝色金属烤漆材质，调整材质的粗糙度、反射率参数还原金属漆面的细腻质感；辐条部分赋予亮面镀铬金属材质，模拟不锈钢辐条的高反光金属特性；花鼓主体赋予哑光黑色工程塑料与金属结合的材质，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源模拟侧方自然光勾勒轮毂的轮廓线条，辅助光源补充暗部细节避免结构死黑，背景采用渐变灰色调突出轮毂主体，最终渲染效果清晰展现辐条的交叉编织结构、轮辋的安装孔位细节以及各部件的装配关系。设计过程中未过度添加冗余的装饰细节，重点还原辐条轮毂的核心结构特征，既保证了模型的结构准确性，也通过简洁的建模逻辑清晰呈现了辐条轮的装配原理，能够直观展示这类经典轮毂的结构特点与设计逻辑。
