卧式高压铝件成型压力机结构设计

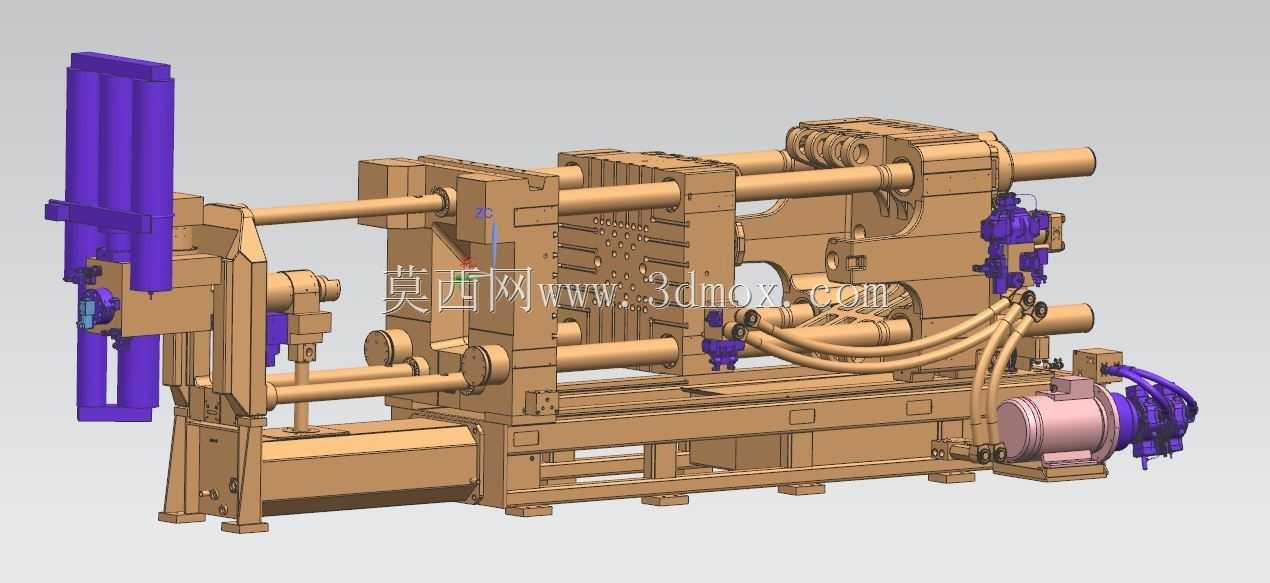

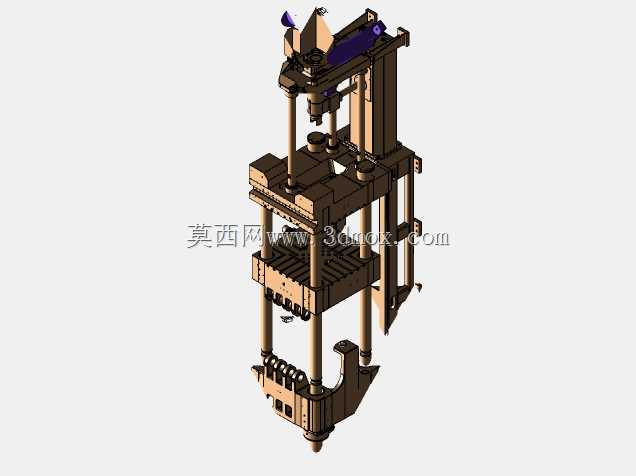

该设备为卧式布局的高压金属成型压力机，主要应用于铝及铝合金零部件的高压铸造成型场景，常见于汽车零部件制造、通用五金配件生产、消费电子金属结构件加工等行业的压铸生产环节，可完成熔融铝液的高压充型、保压凝固、开模顶出的完整成型工序，适配中小尺寸铝合金压铸件的批量生产需求。设备整体采用卧式合模的布局结构，合模单元沿水平方向布置多组拉杆作为受力支撑，搭配可沿拉杆滑动的动模板、定模板结构，可根据不同模具的安装尺寸调整动模行程，满足不同厚度模具的安装适配需求，合模机构采用曲肘式力放大结构，可在液压驱动下输出足够的锁模力，避免高压充型过程中出现涨模、飞边等成型缺陷。注射单元布置在设备定模侧的对应位置，可将熔融状态的铝液以高压高速注入模具型腔，配套的多组液压管路分别对接合模油缸、注射油缸、顶出油缸、抽芯油缸等执行部件，可实现各动作的顺序联动控制，设备尾部布置的动力单元集成了液压泵组与驱动电机，为整套设备的液压系统提供稳定的压力输出。在设计思路上，该设备将受力框架与动力单元做分体式布局，底座采用整体焊接的框架式结构，既保证了整机的刚性，也为各部件的安装提供了统一的定位基准，动模板与拉杆的配合处设置有耐磨导向套，可降低长期往复运动带来的磨损，设备侧面预留的液压接口可适配不同规格的抽芯回路，满足复杂结构压铸件的侧抽芯成型需求。从安装边界来看，设备整体沿水平方向延伸，长度方向预留了足够的开模取件空间，宽度方向的液压元件与动力单元均布置在主机框架范围内，高度方向的顶部无突出的超高结构，可适配常规工业厂房的安装高度要求，设备底座设置有多个调平支撑脚，可在安装时调整整机水平度，避免运行过程中出现振动偏移。设备的顶出机构集成在动模板侧，开模到位后可自动将成型完成的铝制工件从模具型腔中顶出，配合周边的取件机械手即可完成自动化生产连线，整机的液压管路采用分层布置的方式，既方便日常的维护检修，也避免管路与运动部件发生干涉。
