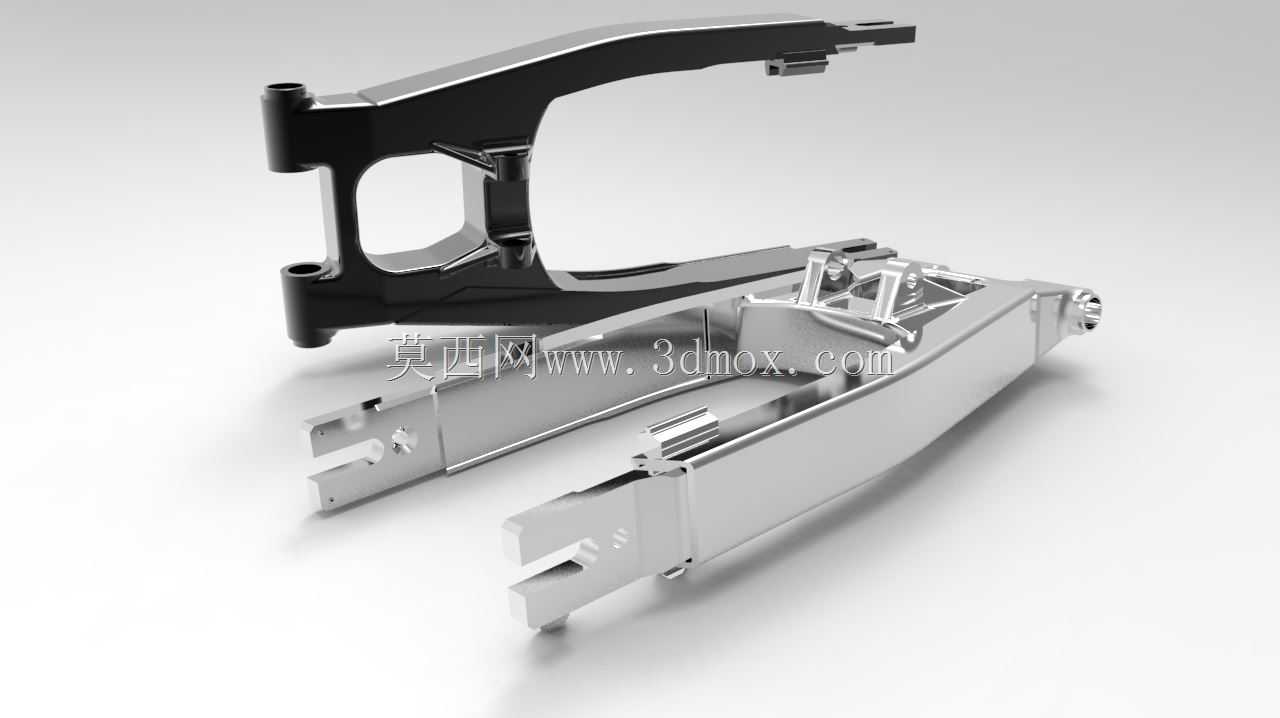

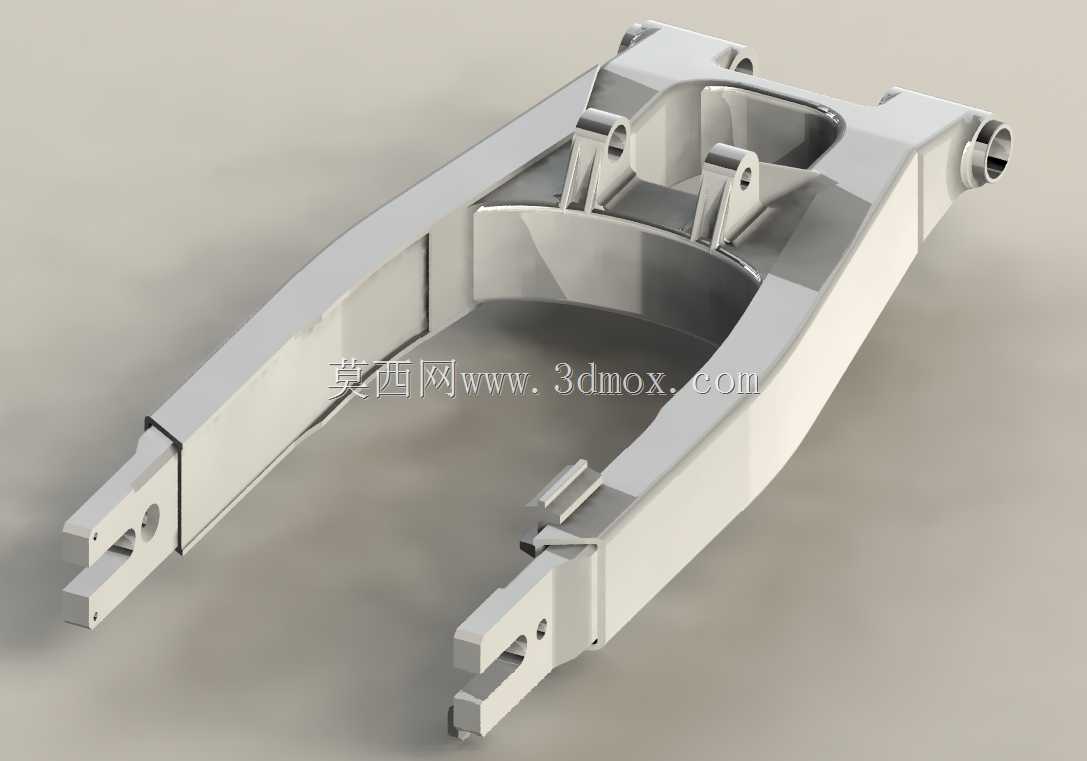

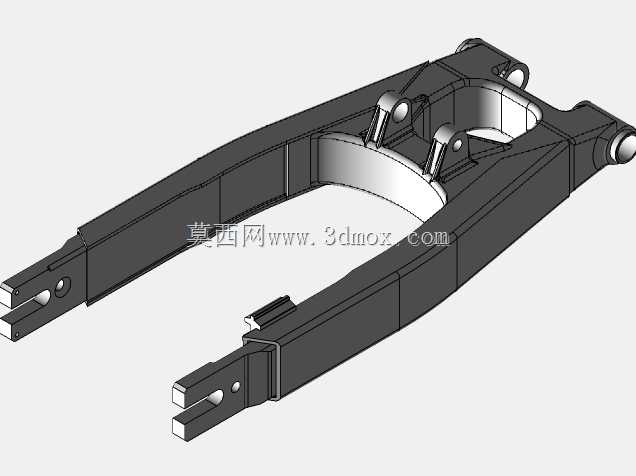

本田XR400越野摩托后摇臂结构设计

该部件为越野摩托车核心后悬挂承载构件，也就是日常改装与维修场景中常提到的后摇臂，主要应用于中小排量越野摩托车的后悬挂系统，承担连接车架主体与后轮总成的核心作用，在车辆行驶过程中传递后轮驱动力、制动力，同时缓冲路面颠簸带来的冲击载荷，是决定越野摩托行驶稳定性、操控灵活性与车架耐用性的关键结构件。在实际越野骑行场景中，该摇臂需要频繁承受飞坡落地的瞬时冲击、非铺装路面的持续交变载荷，以及过弯时的侧向扭力，因此结构设计上采用了双侧梁式镂空架构，在保证整体结构刚度的前提下尽可能削减非必要的材料冗余，实现构件轻量化，降低非簧载质量，提升后轮的贴地性能与悬挂响应速度。设计过程中以实车部件卡尺测绘数据为基础，还原了原厂部件的整体轮廓与安装点位，主体采用对称式双侧纵梁搭配中部横向加强筋的结构，纵梁从前端车架铰接点向后逐步延伸至后轮轴安装位，中部镂空区域为后减震器下端安装、链条传动路径预留了充足的布置空间，避免运动过程中出现部件干涉。前端的套筒结构用于与车架后铰接点配合，通过销轴实现摇臂的上下摆动自由度，表面加工精度满足铰接衬套的压装要求，保证摆动过程顺滑无卡滞；后端的开口槽结构为后轮轴安装位，槽位的宽度尺寸与原厂后轮轴直径匹配，槽边的调节卡槽适配原厂链条张紧调节机构，可实现后轮前后位置的微调，满足链条张紧度的调节需求。构件上的多处凸台与安装孔位对应连杆安装座、刹车卡钳固定支架、挡泥板安装点等附属部件的安装需求，各安装孔的相对位置尺寸经过反复校核，仅连杆安装位置存在±1mm的测绘公差，不影响整体安装适配性。整体外形流畅无突兀棱角，受力较大的铰接位置、纵梁弯折处均做了圆弧过渡处理，避免应力集中导致的构件断裂，适配非铺装路面的高强度使用需求，可用于越野摩托的维修替换参考、改装方案设计验证，以及相关机械结构的教学演示场景。
