本田越野摩托方向柱上部三重卡箍结构

　　该零件属于越野摩托车转向系统的核心承载连接件，主要应用于非铺装路面行驶的大排量越野车型前减震与方向把的连接部位，日常骑行中需要承受前轮传递的路面冲击、转向扭矩以及紧急制动时的纵向载荷，是决定转向操控精度与行驶稳定性的关键结构件。从实际使用场景来看，越野摩托在飞跃落地、冲坡、侧滑等工况下，前减震会传递数倍于车重的瞬时冲击，该卡箍需要同时固定两根前减震上筒与方向柱立管，保证三者的同轴度与相对位置不发生偏移，避免出现减震卡滞、转向跑偏甚至结构断裂的风险。

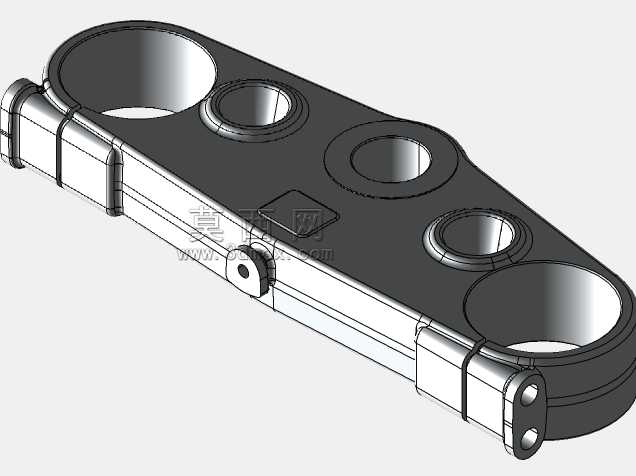

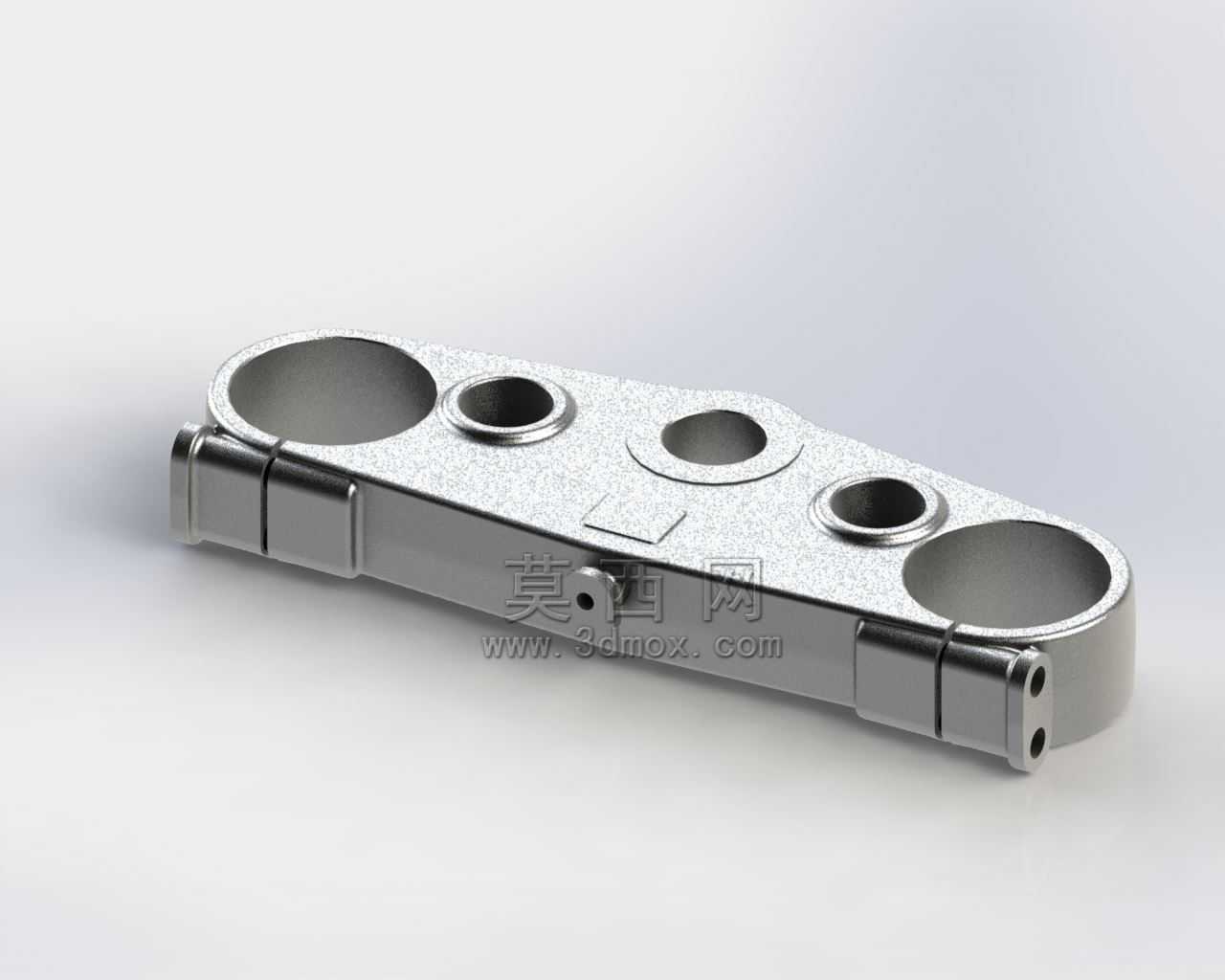

　　设计层面首先考虑的是载荷传递路径的合理性，整体采用一体化锻铝切削成型的结构思路，主体为扁平长条形承载基体，两端设置大直径通孔用于穿装前减震上筒，孔侧配套对称的夹紧槽与螺栓安装位，通过螺栓锁紧产生的抱紧力固定减震筒，避免减震在受冲击时出现轴向窜动或转动。基体中部的阶梯孔用于与方向柱立管配合，周边分布的小直径孔位分别用于安装方向把压块、仪表支架、线束固定卡扣等附属部件，所有孔位的位置度公差需要控制在0.05mm以内，保证装配后前减震的平行度符合设计要求，避免出现减震偏磨、转向阻尼不均的问题。

　　从安装边界来看，两端减震安装孔的中心距与对应车型的前减震间距完全匹配，孔的内径与减震上筒外径采用H7/h6的间隙配合，既保证装配时的顺畅性，又能在锁紧后提供足够的抱紧摩擦力。零件整体厚度根据载荷仿真结果做了变厚度设计，夹紧槽部位做了局部加厚处理，避免锁紧螺栓施加扭矩时出现结构变形，基体边缘全部做了R2-R3的圆角过渡，减少应力集中点，在保证结构强度的前提下尽可能去除非承载区域的材料，降低零件整体重量，适配越野车型对簧下质量的严苛要求。

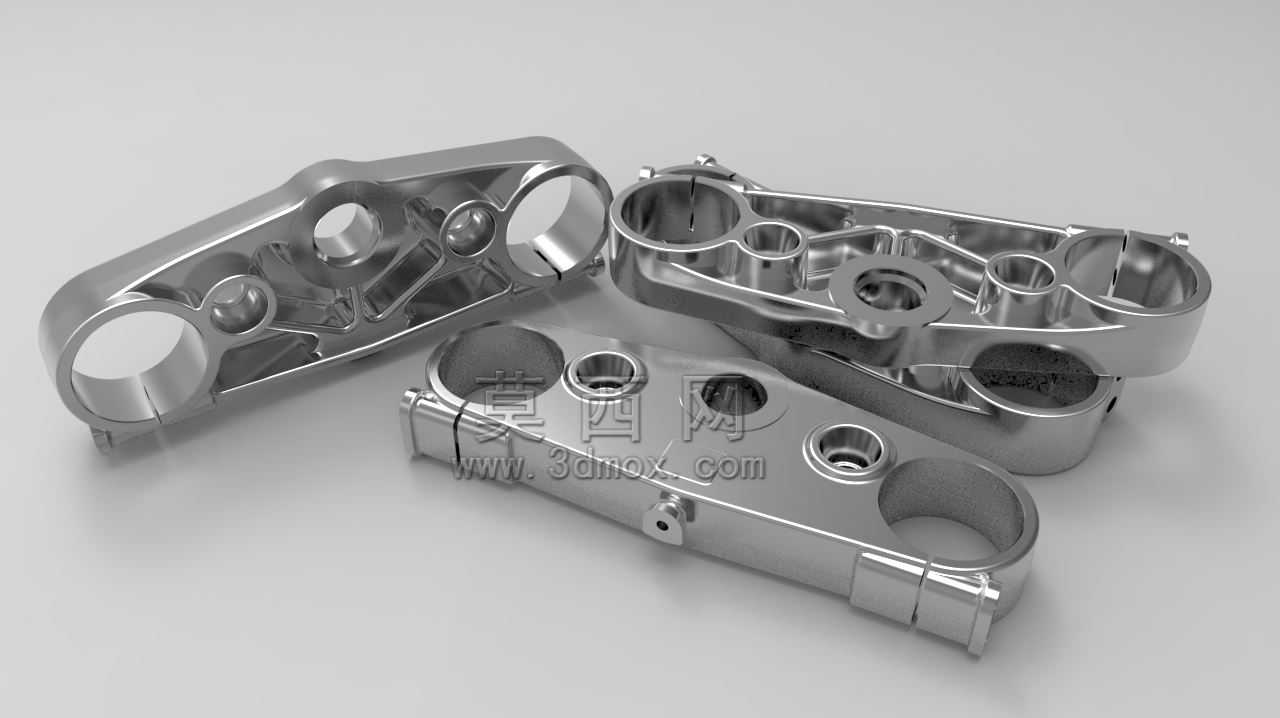

　　结构细节上，夹紧槽的开口宽度经过反复校核，既保证螺栓锁紧时能产生足够的变形量抱紧减震筒，又不会因为开口过大导致结构刚性下降。零件侧面的凸台结构用于安装转向限位块，限制方向把的最大转向角度，避免转向过度时拉扯刹车油管、线束等部件。表面处理采用硬质阳极氧化工艺，提升零件的耐磨性能与抗腐蚀能力，适应越野场景下泥水、砂石的冲刷磨损。在实际改装场景中，该类卡箍也常被用于同平台不同排量越野车型的转向系统改装，通过调整孔位间距与安装角度，适配不同规格的前减震与方向把，满足个性化改装的操控需求，建模时需要重点关注各个安装孔的相对位置、夹紧槽的壁厚以及配合面的平面度要求，这些参数直接决定了零件装配后的实际使用性能。
