卡丁车右前转向悬挂主轴结构设计

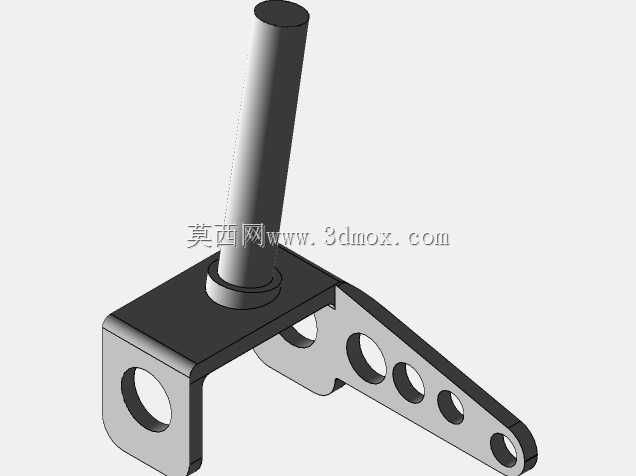

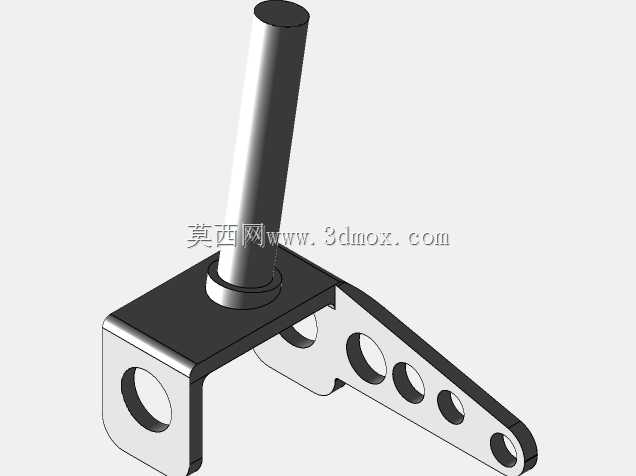

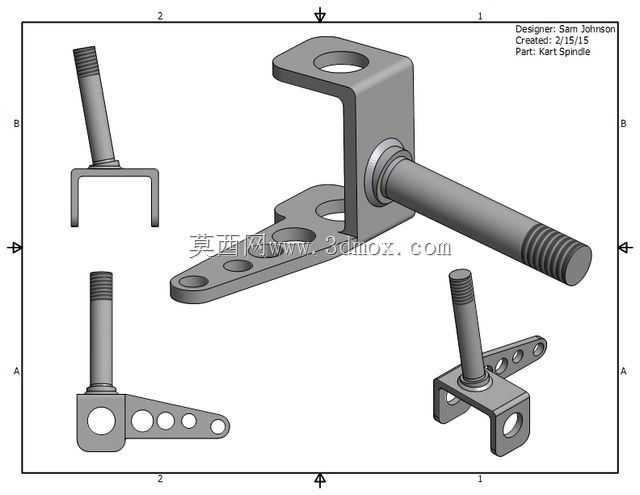

该零件为卡丁车右前位置的转向主轴，也可称为羊角轴，是卡丁车行走转向系统里的核心承力连接件，主要适配QRC、SKE类非正规竞技赛车，同时也可通用于各类自制、改装卡丁车的前桥结构中，承担前轮承载、转向力矩传递、悬挂连接的多重作用。在实际卡丁车的运行场景中，该零件直接连接前轮轮毂、转向拉杆、上支臂与车架固定座，车辆行驶过程中来自路面的垂直冲击、转向时的横向力矩、加减速带来的纵向载荷都会通过该零件传递到车架主体，因此其结构强度直接决定了卡丁车行驶的安全性与转向操控的精准度。从功能特性来看，该零件采用一体式集成化设计，将轴体、安装支架、转向摇臂三个功能模块整合为单一构件，减少了分体式装配带来的连接间隙与松动风险。其中横向伸出的带螺纹长轴为轮毂安装轴，轴身预留的台阶面用于轮毂轴承的定位安装，端部螺纹用于锁紧轮毂轴承锁紧螺母，限制轮毂的轴向窜动；上方的U型弯折支架为上悬挂连接座，预留的通孔用于插入悬挂固定销，实现与上支臂的铰接，允许悬挂在缓冲路面冲击时绕销轴做小角度摆动；下方延伸出的带多孔摇臂为转向连接臂，不同位置的通孔可适配不同长度的转向拉杆，满足不同转向比的调校需求，同时多孔位设计也可兼容不同轮距的改装需求，摇臂上的减重孔在不降低结构强度的前提下有效降低了零件自身重量，减少了转向系统的簧下质量，提升转向响应速度。从设计思路来看，该零件充分考虑了卡丁车轻量化、高刚性、易维护的使用需求，整体采用等强度设计思路，在应力集中的轴肩位置做了圆角过渡处理，避免交变载荷下出现应力断裂；铰接孔位置预留了足够的衬套安装空间，可加装铜衬套或滚针衬套降低铰接位置的磨损，延长零件使用寿命；所有安装孔位的位置精度均按照竞技卡丁车的装配公差设计，可直接替换同规格的原厂主轴，无需额外打孔或改装。从安装边界来看，该零件的轮毂安装轴直径适配主流4寸、5寸卡丁车前轮轮毂的轴承内径，U型支架的开口宽度匹配通用卡丁车钢管支臂的端部尺寸，转向摇臂的孔位间距符合行业通用的转向拉杆球头安装尺寸，安装时仅需将上支臂插入U型支架后穿入固定销锁紧，轮毂穿入主轴后锁紧端部螺母，转向拉杆球头固定到摇臂对应孔位即可完成装配，安装边界清晰，可适配绝大多数钢管车架结构的自制与改装卡丁车，能够满足场地竞技、休闲娱乐、越野改装等不同场景下的卡丁车使用需求。
